Descrizione

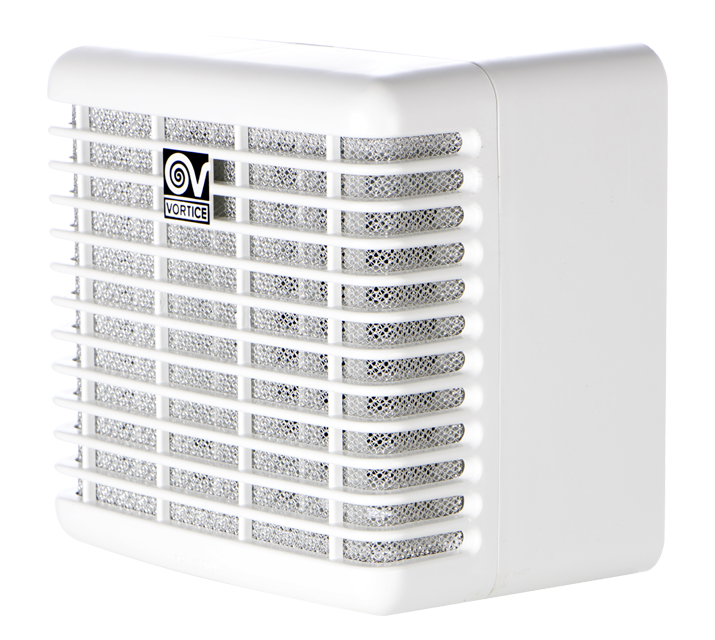

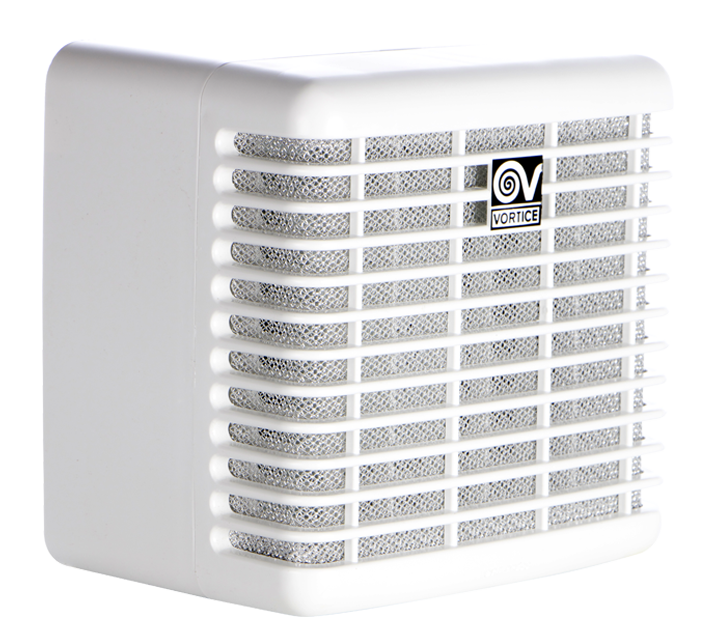

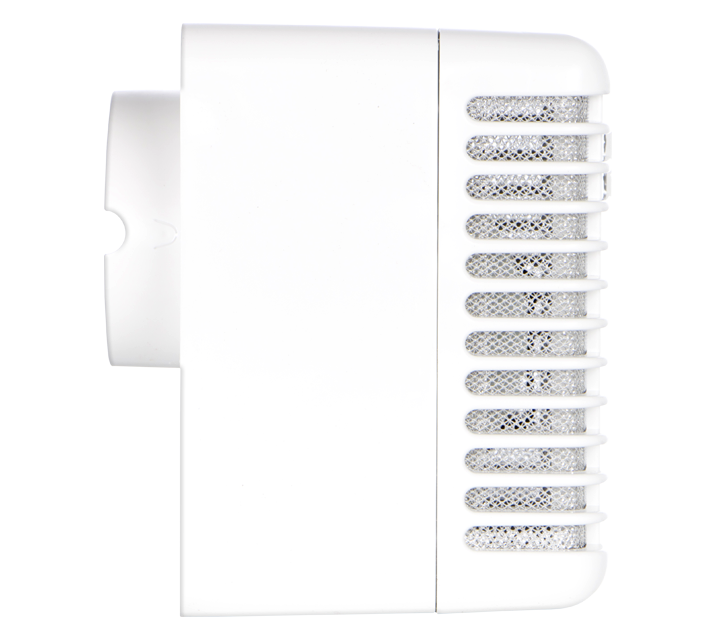

ASPIRATORI CENTRIFUGHI DA CONDOTTO A RISPARMIO ENERGETICO.


Caratteristiche generali del prodotto
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm.
• Motore a 2 velocità termicamente protetto, montato su supporti con cuscinetti a sfera, abbinato ad una girante centrifuga a pale avanti.
• Portata minima 44 m3/h
Portata massima 140 m3/h
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.

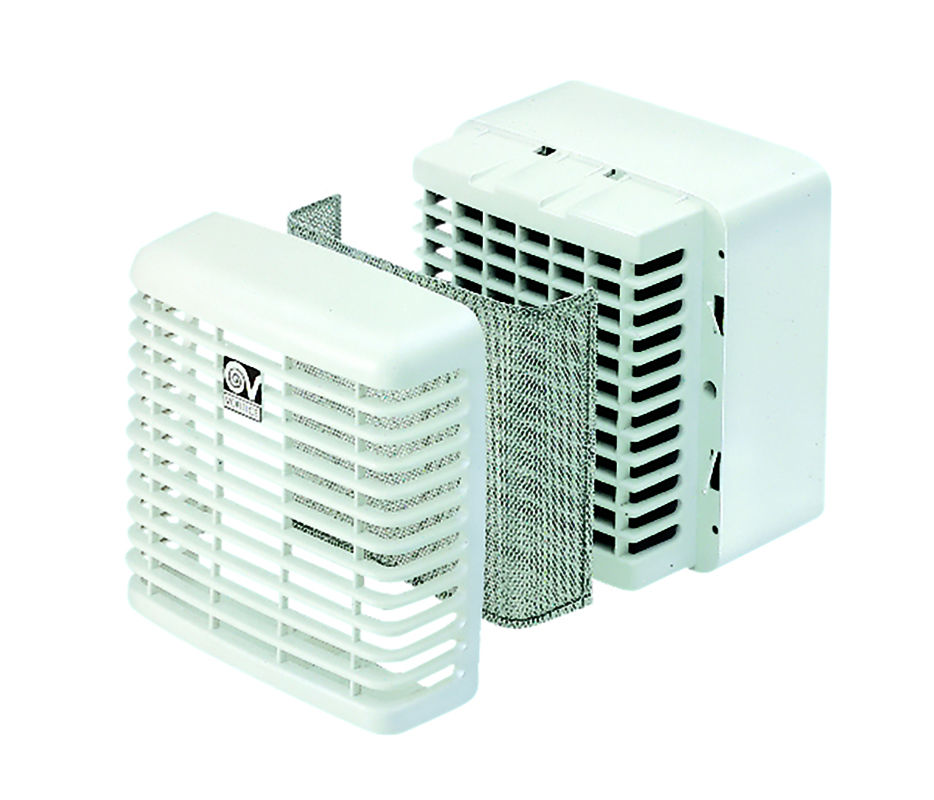

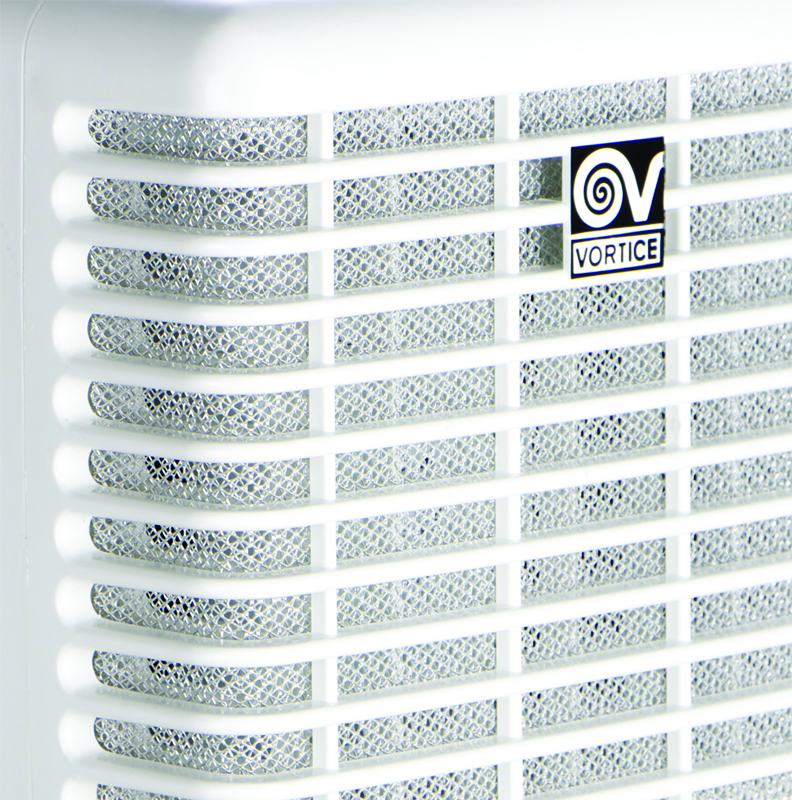

• Filtro metallico asportabile e lavabile (anche in lavastoviglie).

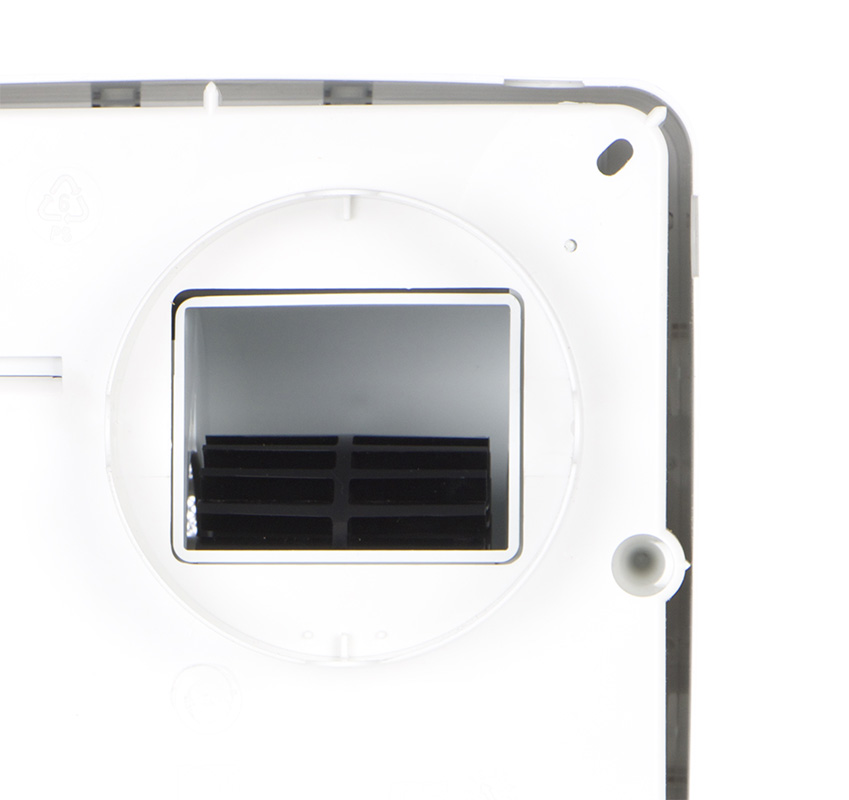

• Chiusura con membrana siliconica per evitare rientri dell'aria ad apparecchio spento.

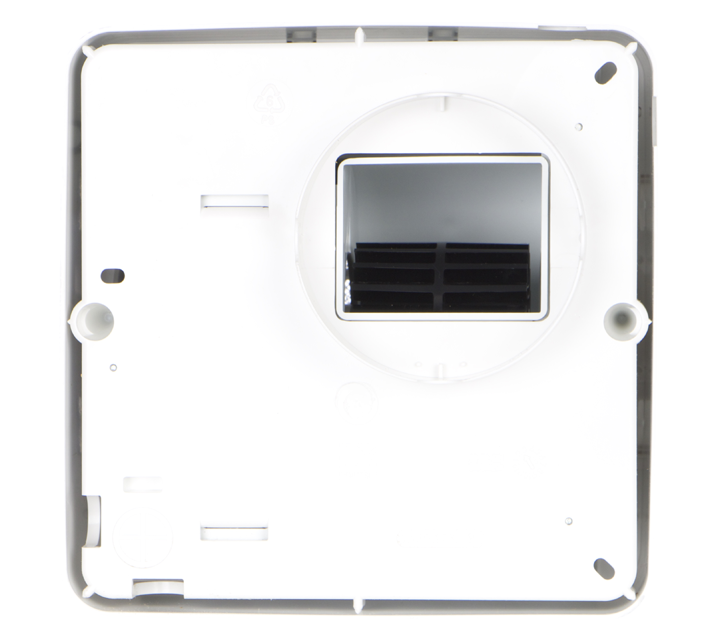

• Bocca di mandata verticale con boccaglio in dotazione, orientabile in posizione orizzontale con apposito deviatore.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,14
  • Corrente max assorbita alla min vel. (A)
    0,05
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,7
  • Potenza max assorbita alla max vel. (W)
    30
  • Potenza max assorbita alla min vel. (W)
    6
  • Tensione (V)
    230
  • Portata max alla max vel. (l/s)
    39,0
  • Portata max alla max vel. (m³/h)
    140
  • Portata max alla min vel. (l/s)
    12,2
  • Portata max alla min vel. (m³/h)
    44
  • Pressione max alla max vel. (mmH2O)
    24,0
  • Pressione max alla max vel. (Pa)
    238,5
  • Pressione max alla min vel. (mmH2O)
    4,5
  • Pressione max alla min vel. (Pa)
    44,0
  • Pressione sonora Lp [dB (A)] 3m - max vel
    45,5
  • Pressione sonora Lp [dB (A)] 3m - min vel
    32,8
  • RPM max
    1170
  • RPM min
    430
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -2,7
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -16,0
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    5,0
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    125
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    29,6
  • Livello di potenza sonora LWA [dB(A)]
    66
  • Portata di riferimento [m3/s]
    0,0243
  • Differenza di pressione di riferimento [Pa]
    120
  • SPI [W/(m3/h)]
    0,32800
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    452
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    275
  • Dimensione B (mm)
    140
  • Dimensione C (mm)
    28
  • Dimensione D (mm)
    Ø 97
  • Dimensione E (mm)
    73
