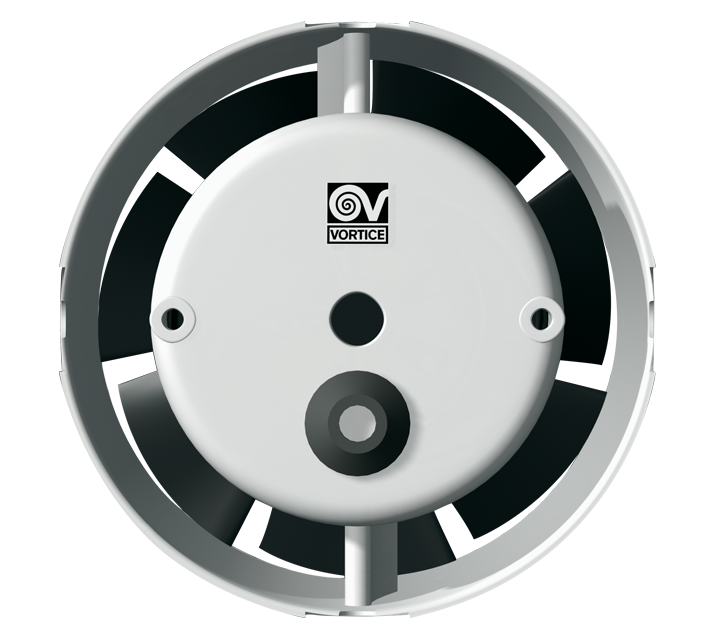

Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 90 mm.
• Motore termicamente protetto con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 65 m3/h.
• Controllabile in velocità mediante regolatori Vortice.
• Diametro nominale 90 mm.
• Motore termicamente protetto con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 65 m3/h.
• Controllabile in velocità mediante regolatori Vortice.
Certificazioni
-
Download
CE
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,10
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Peso (Kg)0,45
-
Potenza assorbita max (W)18
-
Temp. ambiente max funzionamento continuativo (°C)40
-
Tensione (V)220-240
-
Portata max (l/s)18
-
Portata max (m³/h)65
-
Pressione max (mmH2O)2,1
-
Pressione max (Pa)21
-
Pressione Sonora Lp [dB (A)] 3m38
-
RPM2450
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-2,3
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-15,7
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]5,3
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentoNA
-
Tipo Scambiatore di calore HRSassente
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]59
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]14,0
-
Livello di potenza sonora LWA [dB(A)]59
-
Portata di riferimento [m3/s]0,0115
-
Differenza di pressione di riferimento [Pa]20
-
SPI [W/(m3/h)]0,33727
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]465
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)Ø 92,5
-
Dimensione B (mm)92
-
Dimensione C (mm)89
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto

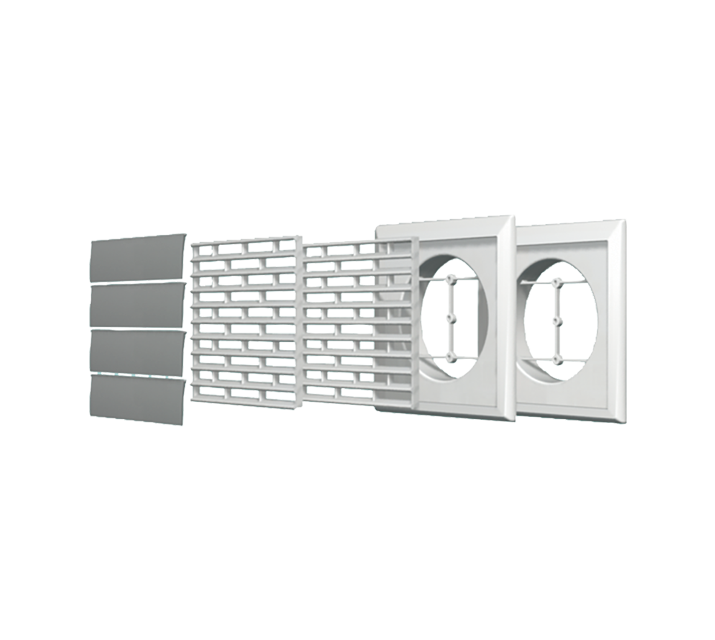

KIT INSTALLAZIONE COMP.90/3 MG
Telai portagriglia, griglie fisse, alette a gravità, staffa, tubo flessibile, fascette stringitubo
C 1.5 (COMANDO EL. 1.5 A)
Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...

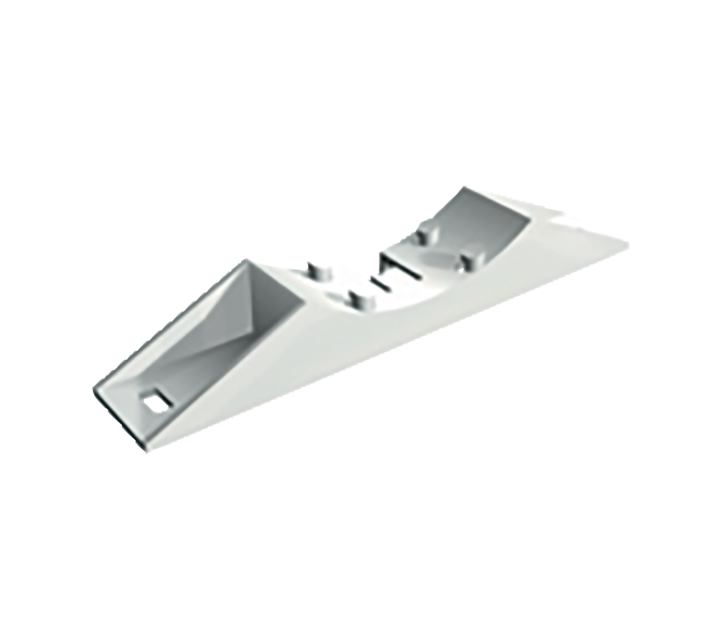

STAFFA PER SOTTOTETTO/SOFFITTO D.90/100
