Descrizione

Caratteristiche generali del prodotto
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 150 mm.
• Motore termicamente protetto con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 320 m3/h.
• Controllabile in velocità mediante regolatori Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • CCC CCC
  • EAC EAC
  • G-Mark G-Mark
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
punto_ghost_ambiente01
punto_ghost_ambiente02
punto_ghost_ambiente03

Scheda Tecnica

  • Corrente assorbita max (A)
    0,18
  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Peso (Kg)
    0,80
  • Potenza assorbita max (W)
    29
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max (l/s)
    89
  • Portata max (m³/h)
    320
  • Potenza sonora Lw [dB(A)]
    48
  • Pressione max (mmH2O)
    7
  • Pressione max (Pa)
    69
  • RPM
    2200
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -10,0
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -23,4
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -2,4
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    311
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    25,0
  • Livello di potenza sonora LWA [dB(A)]
    69
  • Portata di riferimento [m3/s]
    0,0605
  • Differenza di pressione di riferimento [Pa]
    30
  • SPI [W/(m3/h)]
    0,11484
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    158
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    Ø 155
  • Dimensione B (mm)
    110
  • Dimensione C (mm)
    107
quota

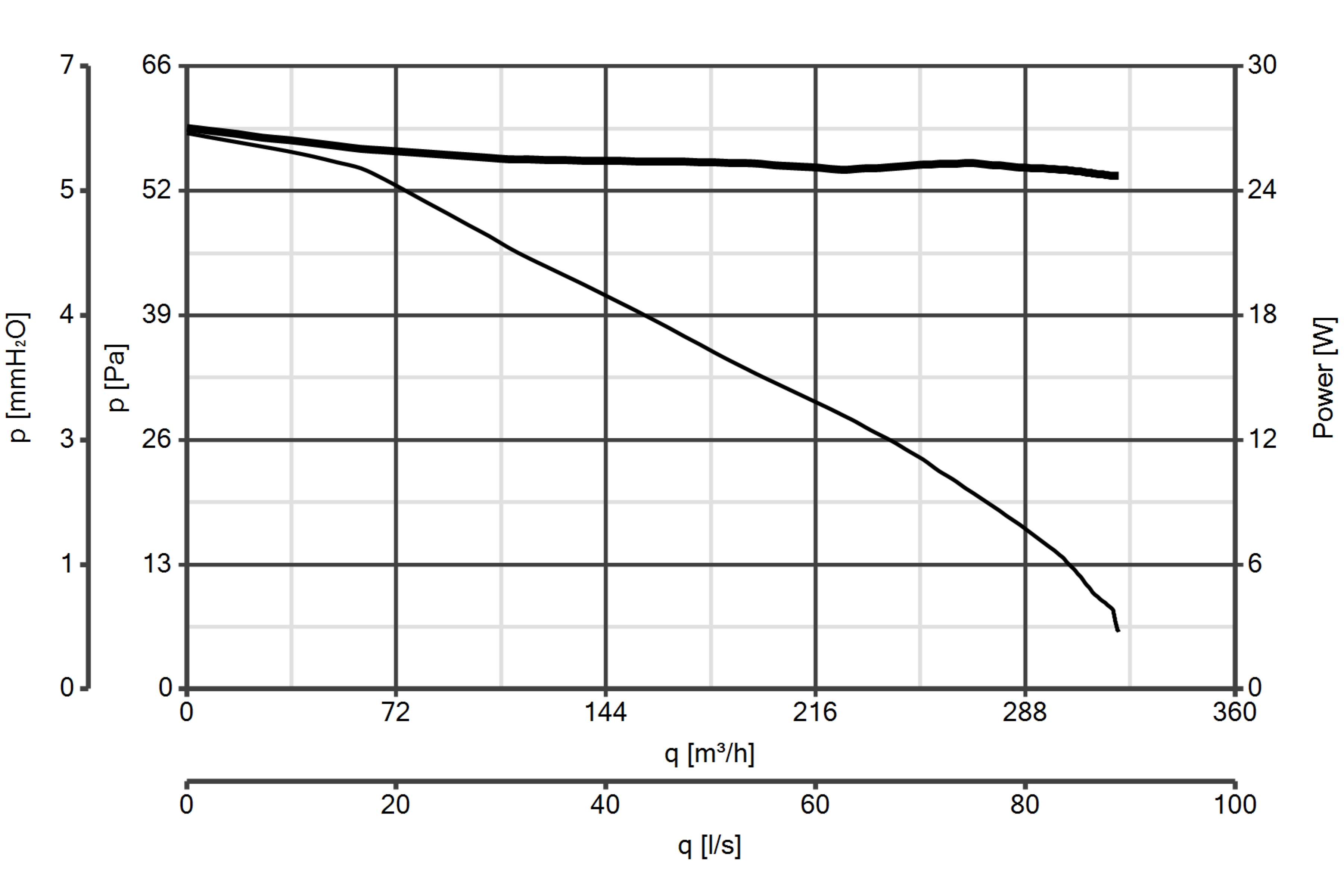

Curva_JPG_11117-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.

Accessori

Scopri gli accessori correlati al prodotto

SCNRB I
SCNRB I
Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50 Hz. Installazione ad incasso. Colore bianco. Carico massimo ammissibile: 1.5 A. Funzioni: ...
KIT INSTALLAZIONE COMP.150/6 MG
KIT INSTALLAZIONE COMP.150/6 MG
Telai portagriglia, griglie fisse, alette a gravità, staffa, tubo flessibile, fascette stringitubo

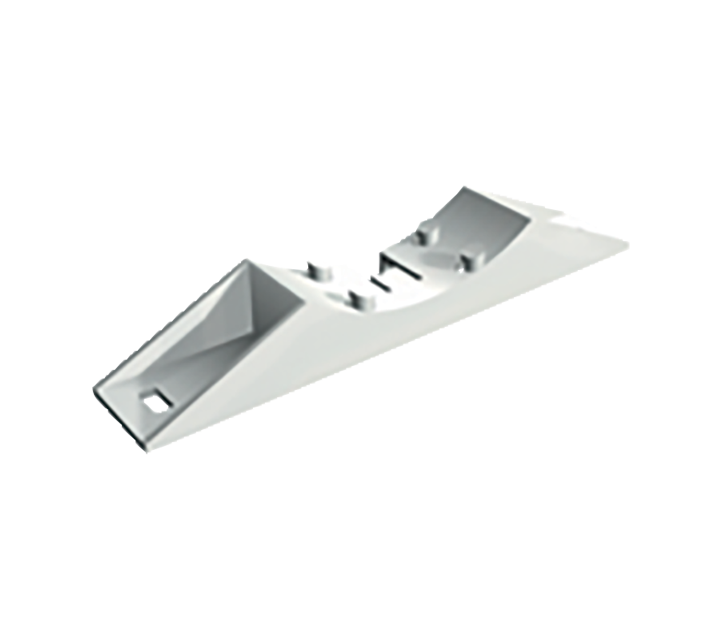

STAFFA SOTTOTETTO/SOFFITTO D.150
