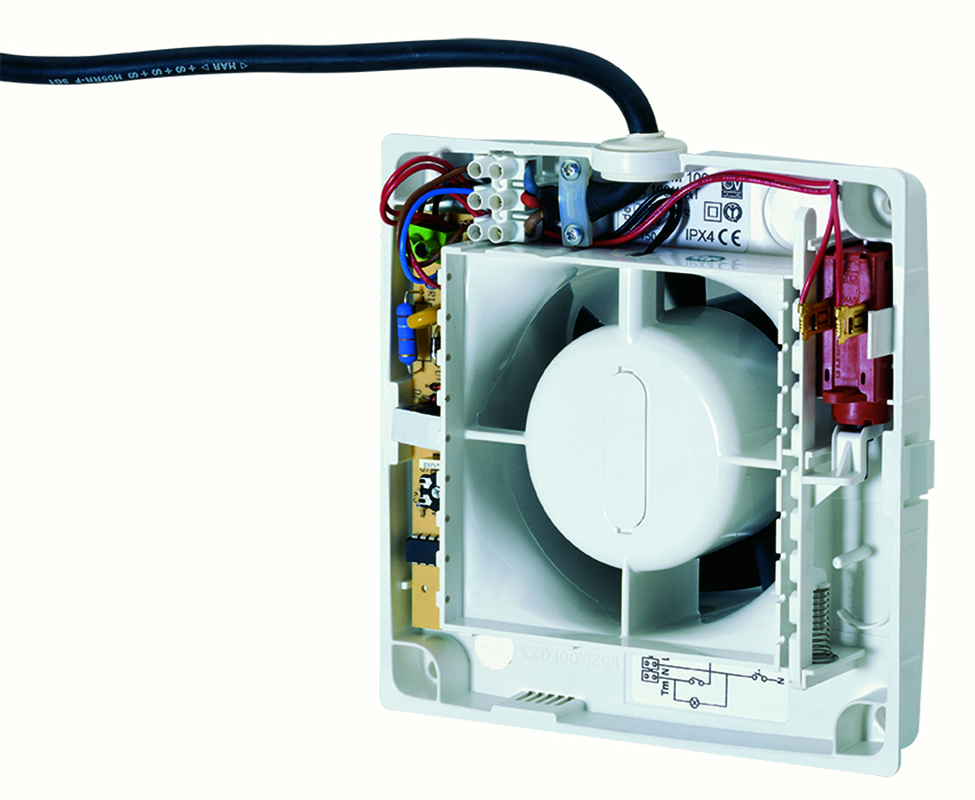

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 120 mm.
• Motore termicamente protetto, con albero su supporti con cuscinetti a sfere (LL), abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 175 m3/h.
• Equipaggiato di Timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
punto_ambiente01

Scheda Tecnica

  • Corrente assorbita max (A)
    0,12
  • Diametro Nominale Condotto (mm)
    120
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    119
  • Peso (Kg)
    0,8
  • Potenza assorbita max (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max (l/s)
    48,6
  • Portata max (m³/h)
    175
  • Pressione max (mmH2O)
    4,5
  • Pressione max (Pa)
    44
  • Pressione Sonora Lp [dB (A)] 3m
    39,5
  • RPM
    2100
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -8,0
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -21,3
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -0,3
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    164
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    20,6
  • Livello di potenza sonora LWA [dB(A)]
    60
  • Portata di riferimento [m3/s]
    0,0319
  • Differenza di pressione di riferimento [Pa]
    20
  • SPI [W/(m3/h)]
    0,17422
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    240
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    179
  • Dimensione B (mm)
    181
  • Dimensione C (mm)
    110
  • Dimensione D (mm)
    47
  • Dimensione E (mm)
    Ø 119
quota

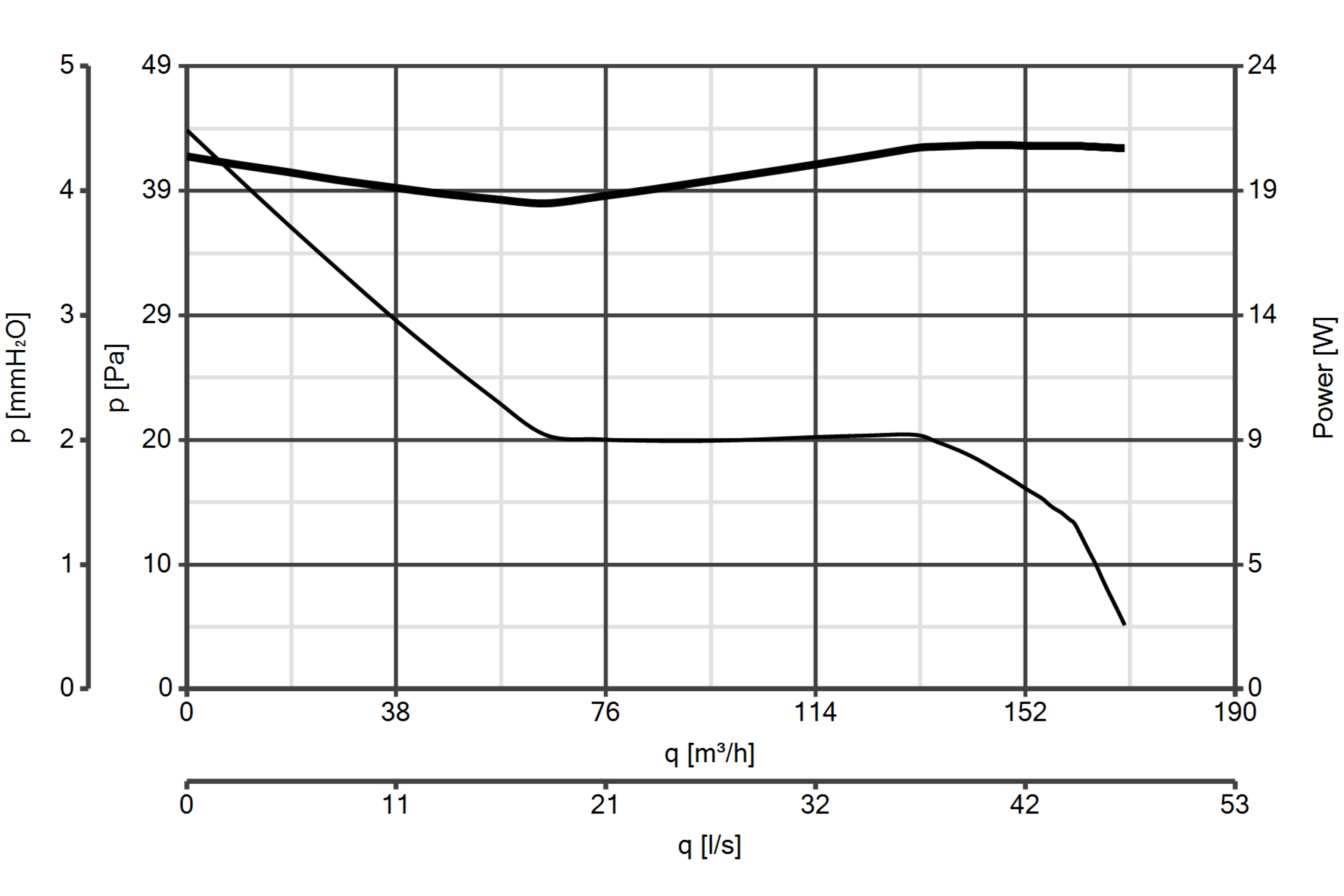

Curva_JPG_11312-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.

Accessori

Scopri gli accessori correlati al prodotto

S 120/5
S 120/5
In gomma morbida, garantisce la protezione IPX4 su qualsiasi tipo di soffitto.
F 120/5"
F 120/5"
Kit finestra I valori dei Dati Tecnici si riferiscono al sistema "prodotto+kit"
