Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 120 mm.
• Motore termicamente protetto, con albero su supporti con cuscinetti a sfere (LL), abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
• Portata massima 175 m3/h.
• Equipaggiato di scheda elettronica con sensore di UR (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Dotato di sistema automatico di apertura e chiusura alette della griglia frontale.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

punto_ambiente01

Scheda Tecnica

  • Corrente assorbita max (A)
    0,12
  • Diametro Nominale Condotto (mm)
    120
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    119
  • Peso (Kg)
    0,8
  • Potenza assorbita max (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max (l/s)
    48,6
  • Portata max (m³/h)
    175
  • Pressione max (mmH2O)
    4,5
  • Pressione max (Pa)
    44
  • Pressione Sonora Lp [dB (A)] 3m
    39,5
  • RPM
    2100
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -8,0
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -21,3
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -0,3
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    164
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    20,6
  • Livello di potenza sonora LWA [dB(A)]
    60
  • Portata di riferimento [m3/s]
    0,0319
  • Differenza di pressione di riferimento [Pa]
    20
  • SPI [W/(m3/h)]
    0,17422
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    240
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    179
  • Dimensione B (mm)
    181
  • Dimensione C (mm)
    110
  • Dimensione D (mm)
    47
  • Dimensione E (mm)
    Ø 119
quota

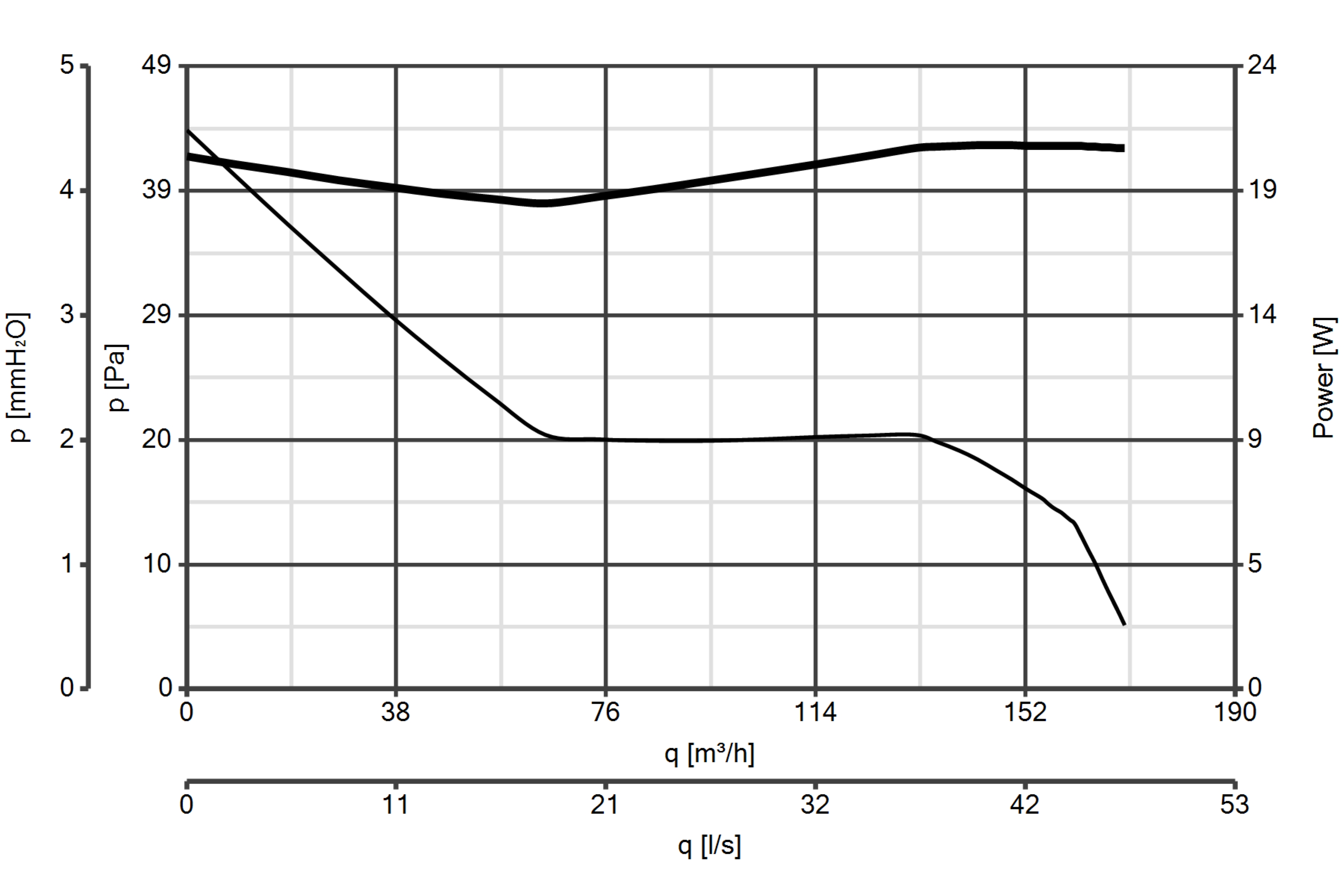

Curva_JPG_11692-Curve_per_Catalogo

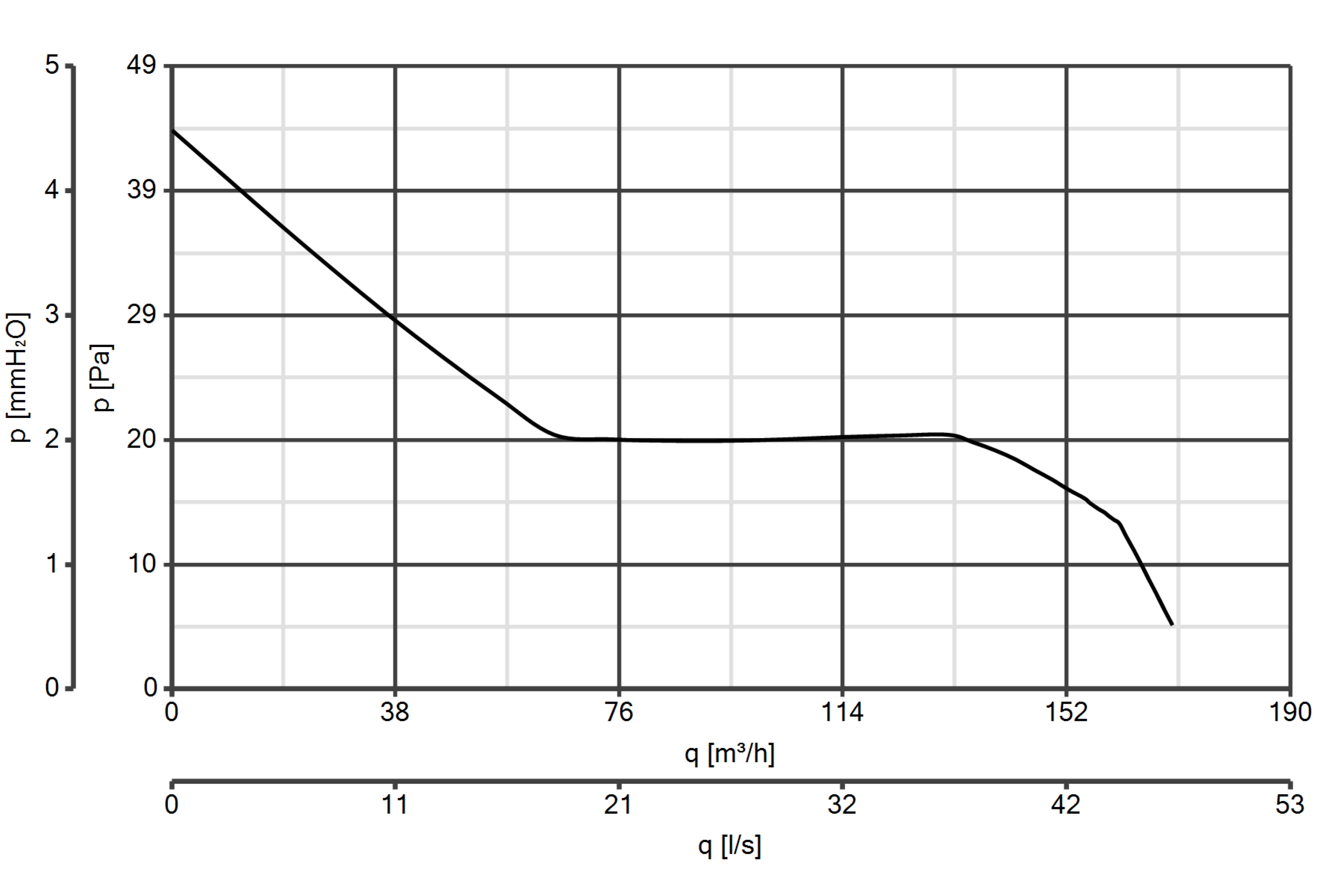

Curva_JPG_11301-Curve_per_Catalogo
