Descrizione

• Costruzione in resina plastica bianca resistente all’invecchiamento dovuto all’esposizione al sole (“UV resistant”).
• Diametro nominale 120 mm.
• Motore termicamente protetto, con albero montato su supporti con cuscinetti a sfere; 2 velocità di funzionamento controllate da una scheda elettronica.
• Portata compresa tra 120 m3/h e 175 m3/h.
• Dotato di valvola di non ritorno per evitare il rientro non voluto di aria quando spento.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

punto_evo_ambiente01
punto_evo_ambiente02
punto_evo_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,080
  • Corrente max assorbita alla min vel. (A)
    0,060
  • Diametro Nominale Condotto (mm)
    120
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    0,77
  • Potenza max assorbita alla max vel. (W)
    15
  • Potenza max assorbita alla min vel. (W)
    10
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    48,6
  • Portata max alla max vel. (m³/h)
    175
  • Portata max alla min vel. (l/s)
    33,3
  • Portata max alla min vel. (m³/h)
    120
  • Potenza sonora Lw [dB(A)] - max vel
    52,8
  • Potenza sonora Lw [dB(A)] - min vel
    44,5
  • Pressione max alla max vel. (mmH2O)
    5
  • Pressione max alla max vel. (Pa)
    49,04
  • Pressione max alla min vel. (mmH2O)
    2,3
  • Pressione max alla min vel. (Pa)
    22,56
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    32,3
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.
    24,0
  • RPM max
    2070
  • RPM min
    1490
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -9,9
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -23,3
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -2,3
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    168
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    14,5
  • Livello di potenza sonora LWA [dB(A)]
    56
  • Portata di riferimento [m3/s]
    0,0327
  • Differenza di pressione di riferimento [Pa]
    18
  • SPI [W/(m3/h)]
    0,11735
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    162
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    179
  • Dimensione B (mm)
    179
  • Dimensione C (mm)
    127
  • Dimensione D (mm)
    ø 118
  • Dimensione E (mm)
    71
  • Dimensione F (mm)
    42,5
  • Dimensione G (mm)
    152
  • Dimensione H (mm)
    152
  • Dimensione L (mm)
    ø 3,5
quota

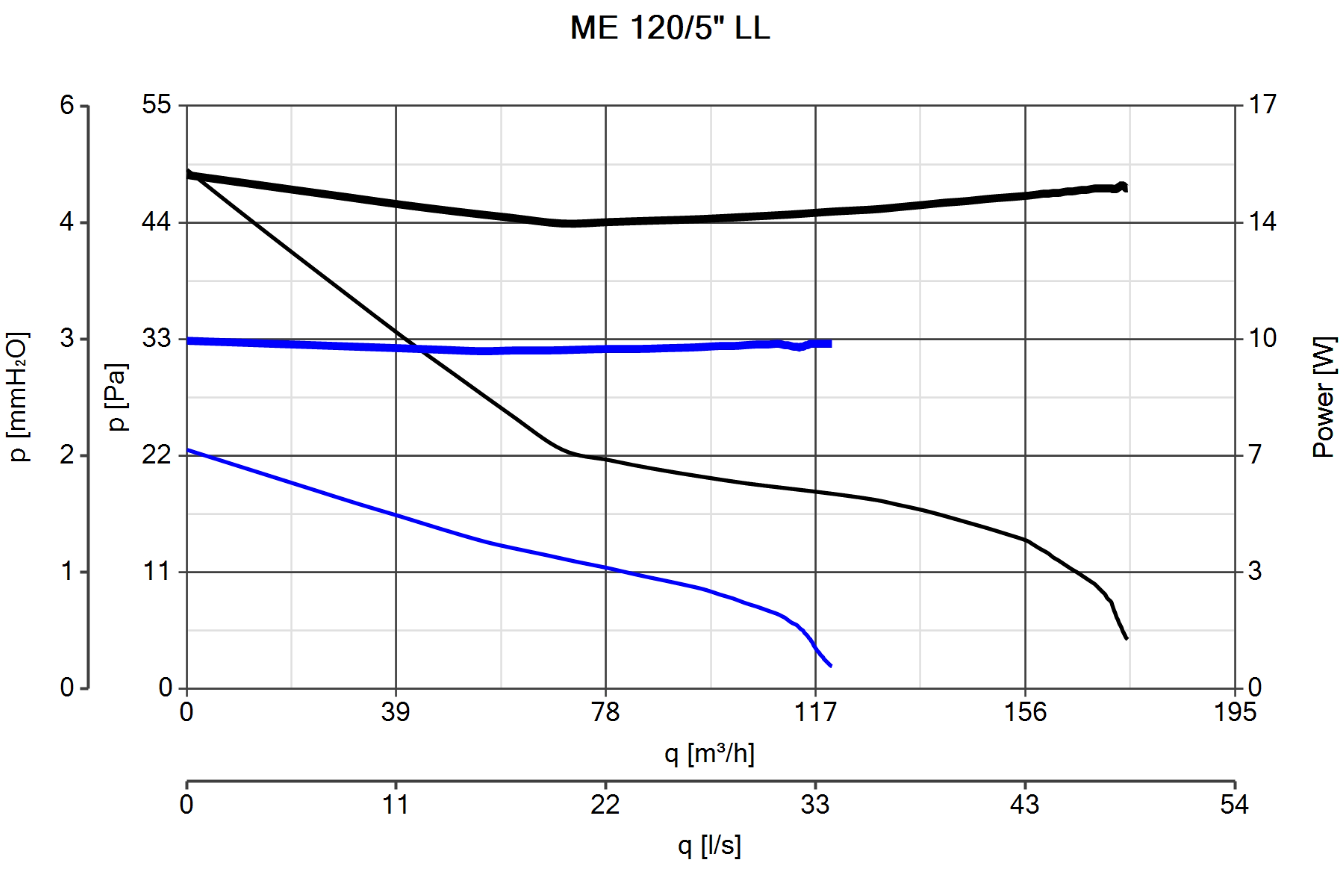

Curva_JPG_11270-Curve_per_Catalogo
