Descrizione
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Motore asincrono termicamente protetto, montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce in alluminio autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3).
• Portata massima: 750 m3/h.
• Griglia di protezione e anti-volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Controtelaio di base per fissare l’apparecchio alla canna fumaria.
• Dotato di cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
• Progettato per lavorare con temperatura di funzionamento continuo di 200°C.
• Regolatore di velocità variabile fornito di serie.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Motore asincrono termicamente protetto, montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce in alluminio autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3).
• Portata massima: 750 m3/h.
• Griglia di protezione e anti-volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Controtelaio di base per fissare l’apparecchio alla canna fumaria.
• Dotato di cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
• Progettato per lavorare con temperatura di funzionamento continuo di 200°C.
• Regolatore di velocità variabile fornito di serie.
Certificazioni
-
Download
CE
-
EAC
-
UKCA
Scheda Tecnica
-
Corrente assorbita max (A)0,5
-
Diametro Nominale Condotto (mm)180
-
Frequenza (Hz)50-60
-
Grado Protezione IPX4
-
IsolamentoI° classe
-
Peso (Kg)14,3
-
Potenza assorbita max (W)120
-
Potenza assorbita max 60Hz (W)150
-
Tensione (V)220-240
-

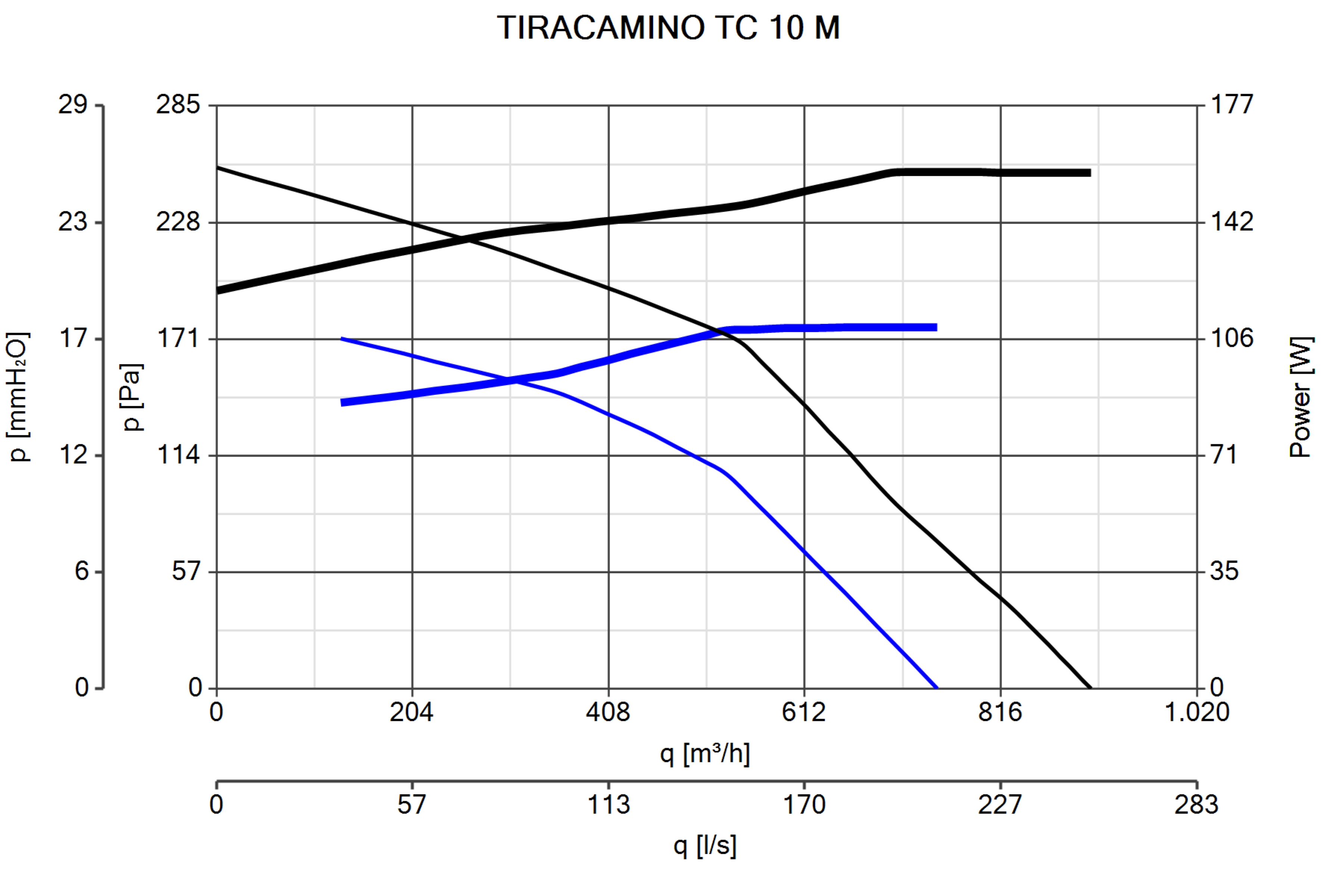

Portata max (l/s)208
-
Portata max (m³/h)750
-
Portata max 60Hz (l/s)252
-
Portata max 60Hz (m³/h)910
-
Pressione max (mmH2O)19
-
Pressione max (Pa)186
-
Pressione max 60Hz (mmH2O)26
-
Pressione max 60Hz (Pa)255
-
Pressione Sonora Lp [dB (A)] 3m52
-
RPM1400
-
RPM max1400
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-
Dimensione A (mm)Ø 405 - A1 401
-
Dimensione B (mm)410 - B1 357
-
Dimensione C (mm)357 - C1 140
-
Dimensione D (mm)Ø 10 - D1 40
-
Dimensione E (mm)38
-
Dimensione F (mm)518
-
Dimensione G (mm)480
