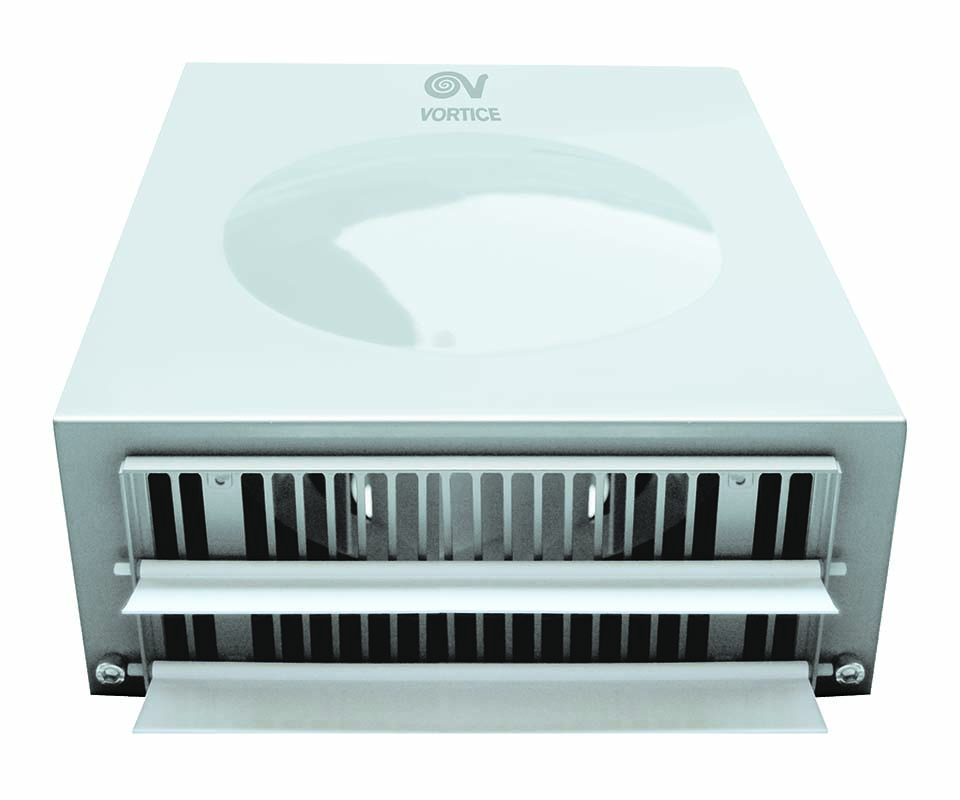

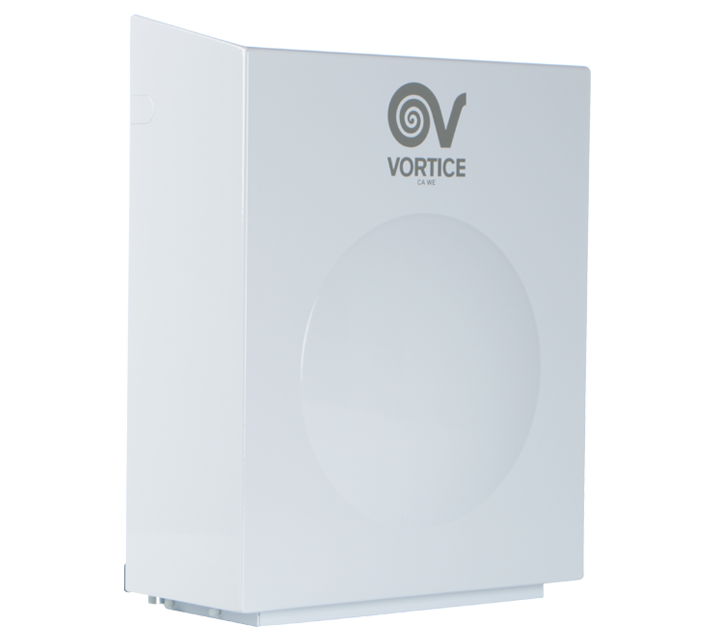

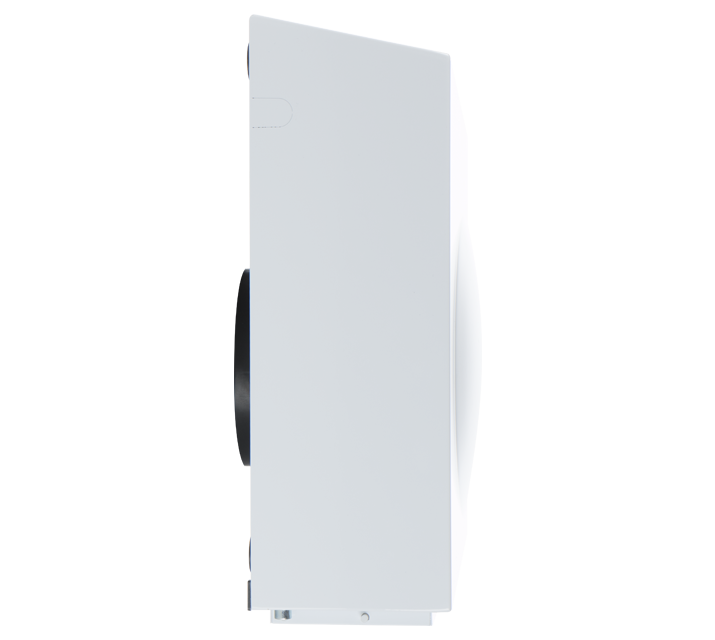

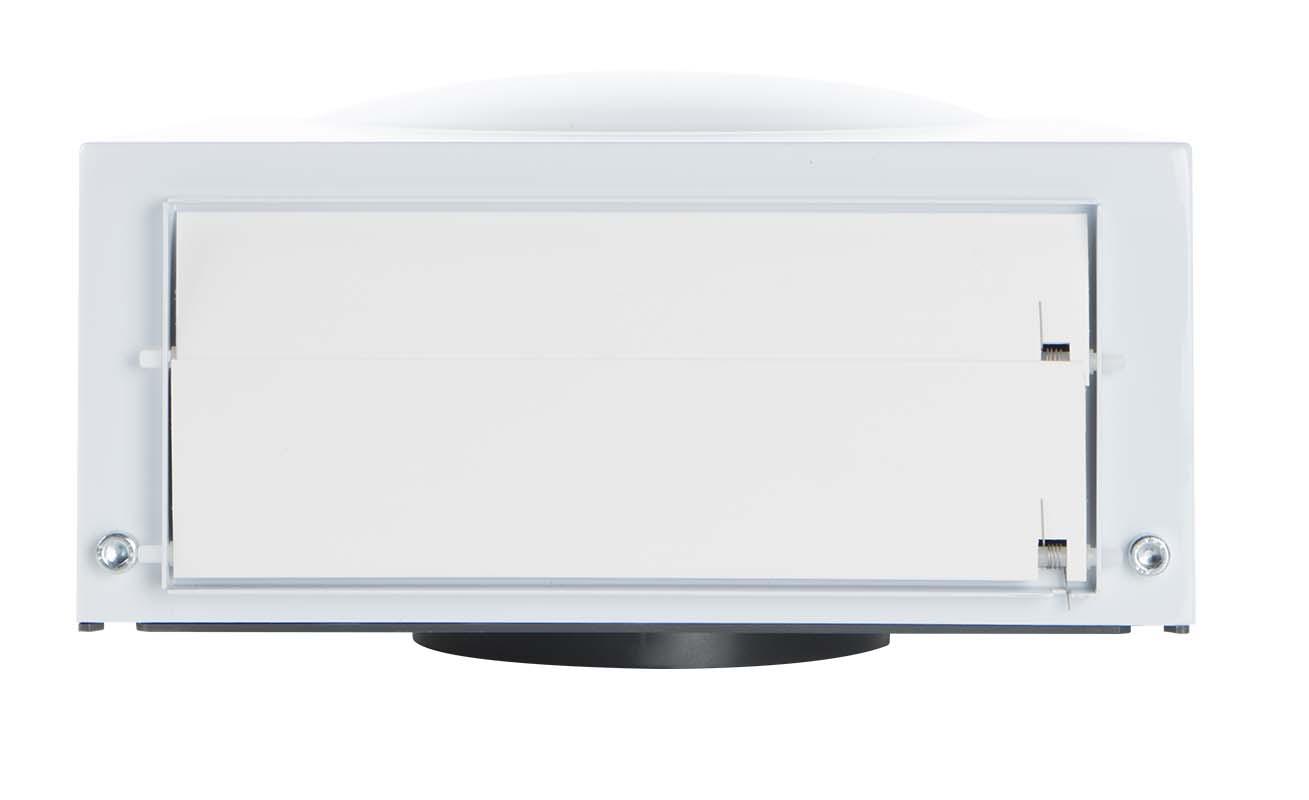

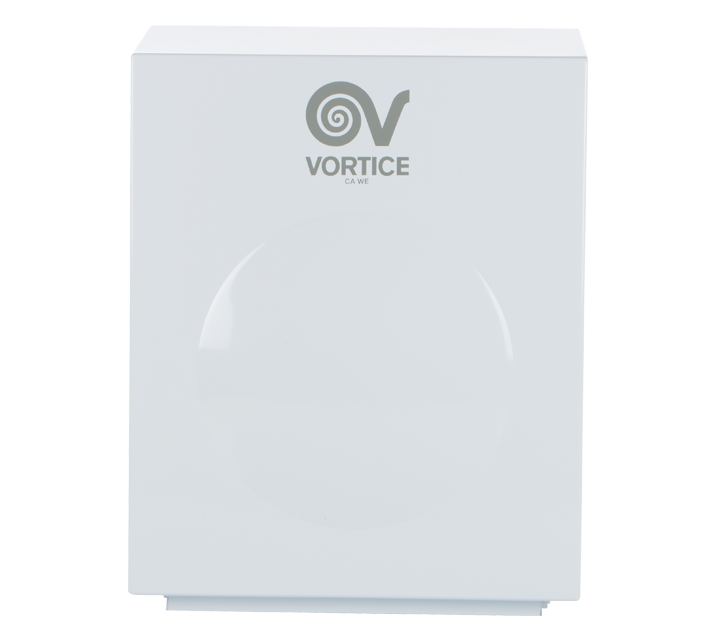

Descrizione

• Involucro esterno in lamiera d’acciaio P04 stampata e verniciata con vernice poliestere resistente agli agenti atmosferici.
• Diametro nominale 200 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_we_d_e_ambiente01
ca_we_d_e_ambiente02
ca_we_d_e_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,45
  • Corrente max assorbita alla med vel. (A)
    0,42
  • Corrente max assorbita alla min vel. (A)
    0.36
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X5
  • Isolamento
    I° classe
  • Peso (Kg)
    8
  • Potenza max assorbita alla max vel. (W)
    88
  • Potenza max assorbita alla med vel. (W)
    60
  • Potenza max assorbita alla min vel. (W)
    40
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Tensione (V)
    230
  • Portata max alla max vel. (l/s)
    170,3
  • Portata max alla max vel. (m³/h)
    613
  • Portata max alla med vel. (l/s)
    121,4
  • Portata max alla med vel. (m³/h)
    437
  • Portata max alla min vel. (l/s)
    73,6
  • Portata max alla min vel. (m³/h)
    265
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    70,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    55,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    55
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    70
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    53,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    53
  • Pressione max alla max vel. (mmH2O)
    42,8
  • Pressione max alla max vel. (Pa)
    420
  • Pressione max alla med vel. (mmH2O)
    38,5
  • Pressione max alla med vel. (Pa)
    378
  • Pressione max alla min vel. (mmH2O)
    21,4
  • Pressione max alla min vel. (Pa)
    210
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    53,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    37,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    37,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    52,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    35,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    35,7
  • RPM max
    2495
  • RPM med
    1850
  • RPM min
    1100
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    449
  • SFPint [W/m3/s]
    435
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0.1656
  • Portata nominale [m3/s]
    0,1664
  • Potenza elettrica assorbita effettiva [KW]
    0,077
  • Potenza elettrica assorbita effettiva [KW]
    0.083
  • Velocità frontale alla portata nominale [m/s]
    5.2698
  • Velocità frontale alla portata nominale [m/s]
    5,2963
  • Pressione esterna nominale (?ps, ext) [Pa]
    14
  • Pressione esterna nominale (?ps, ext) [Pa]
    18
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    155
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    224
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    34.5
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    51.4
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    0.5
  • Percentuale massima di trafilamento esterno della cassa [%]
    0,5
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    70
  • Potenza sonora LWA sulla cassa [dB(A)]
    70
  • Dimensione A (mm)
    360
  • Dimensione B (mm)
    430
  • Dimensione C (mm)
    173
  • Dimensione D (mm)
    155
  • Dimensione E (mm)
    ø 197
  • Dimensione F (mm)
    20
  • Dimensione G (mm)
    180
  • Dimensione H (mm)
    81
quota

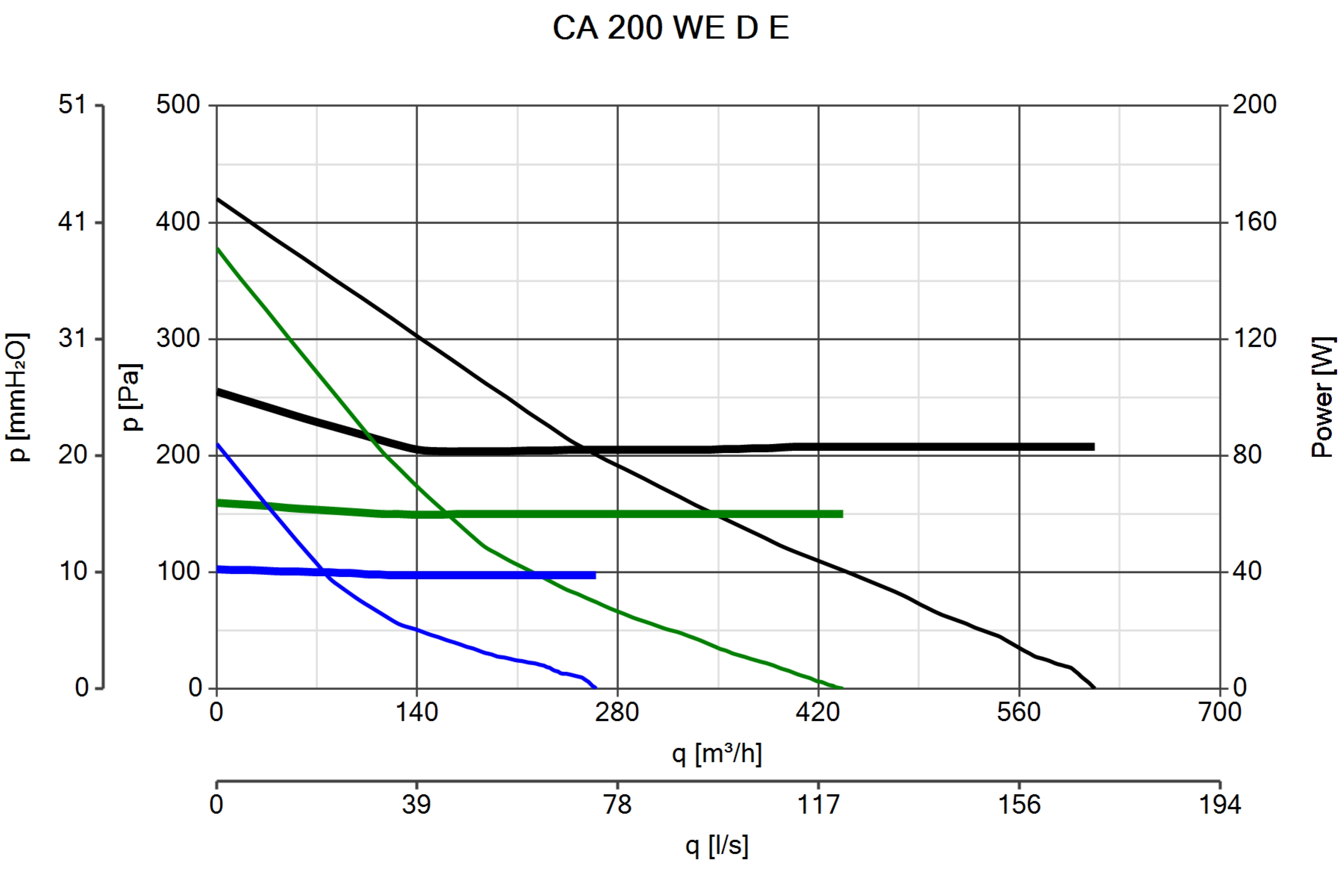

Curva_JPG_16089-Curve_per_Catalogo

Accessori

Scopri gli accessori correlati al prodotto

KIT SCB (TRASF.E.C.)
KIT SCB (TRASF.E.C.)
Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.
C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
C SMOKE
C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...
C TIMER
C TIMER
Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...
TRIO-LINEO 503
TRIO-LINEO 503
Regolatore di velocità per ventilatori serie LINEO. Installazione ad incasso in scatola standard 503 o a parete. 3 velocità selezionabili.
