Codice 16133

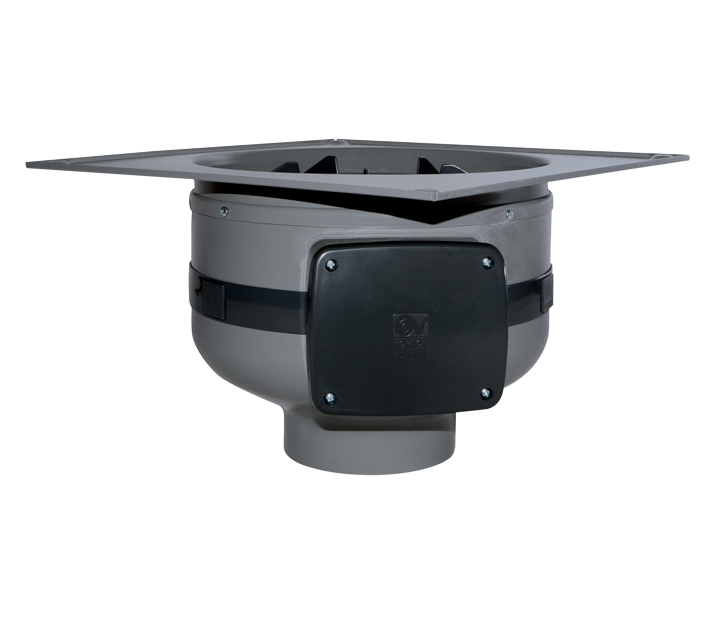

CA 150 MD E W

Aspiratori centrifughi da condotto per installazione interna a parete

Trova agenzia prodotto
ca_md_e_w_01

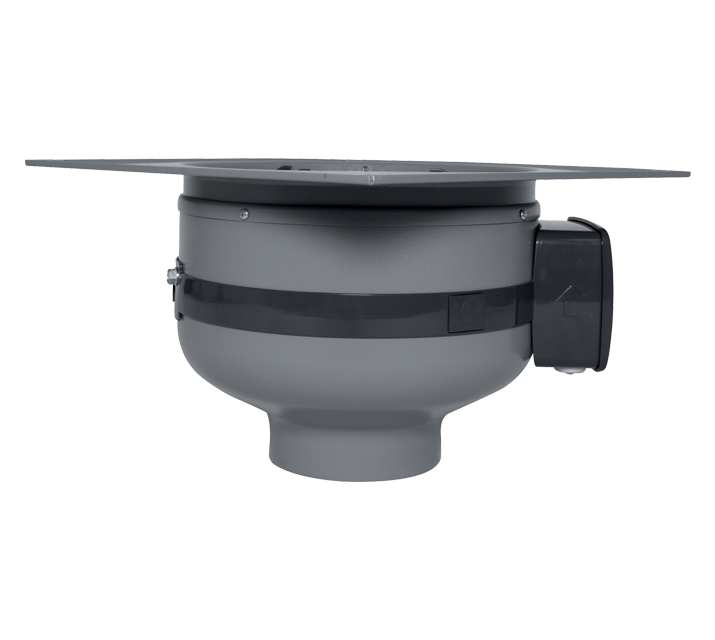

ca_md_e_w_02

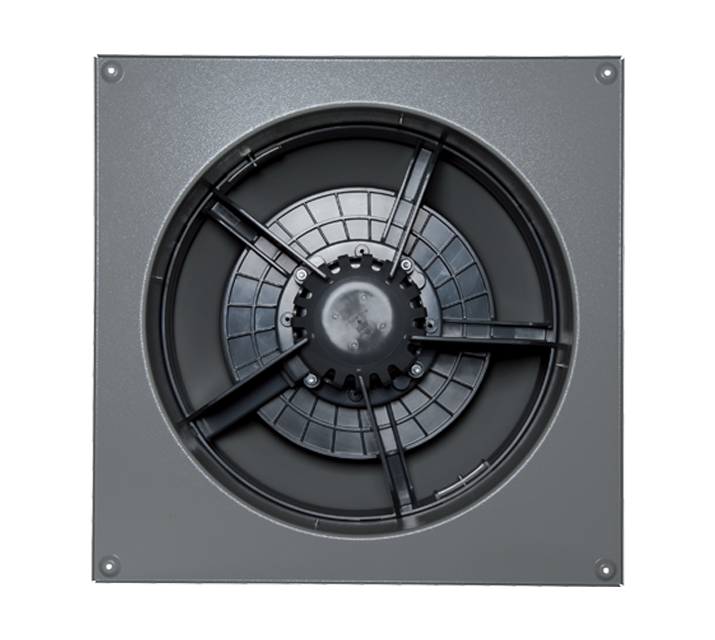

ca_md_e_w_03

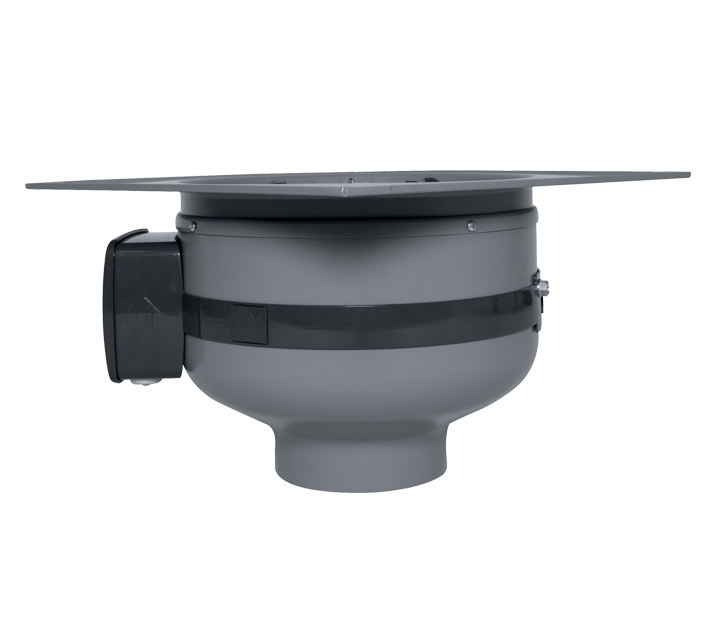

ca_md_e_w_04

Descrizione

• Involucro/piastra fissaggio a parete in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale 150 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • EAC EAC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_md_e_w_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,40
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,50
  • Corrente max assorbita alla med vel. (A)
    0,38
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,45
  • Corrente max assorbita alla min vel. (A)
    0,33
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,38
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    4,8
  • Potenza max assorbita alla max vel. (W)
    68
  • Potenza max assorbita alla max vel. a 60Hz (W)
    80
  • Potenza max assorbita alla med vel. (W)
    50
  • Potenza max assorbita alla med vel. a 60Hz (W)
    62
  • Potenza max assorbita alla min vel. (W)
    34
  • Potenza max assorbita alla min vel. a 60Hz (W)
    44
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    142
  • Portata max alla max vel. (m³/h)
    510
  • Portata max alla max vel. a 60Hz (l/s)
    125
  • Portata max alla max vel. a 60Hz (m³/h)
    450
  • Portata max alla med vel. (l/s)
    124
  • Portata max alla med vel. (m³/h)
    445
  • Portata max alla med vel. a 60Hz (l/s)
    117
  • Portata max alla med vel. a 60Hz (m³/h)
    420
  • Portata max alla min vel. (l/s)
    89
  • Portata max alla min vel. (m³/h)
    320
  • Portata max alla min vel. a 60Hz (l/s)
    90
  • Portata max alla min vel. a 60Hz (m³/h)
    325
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    88,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    85,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    85,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    83,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    74,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    75,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    77,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    74
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    73,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    71,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    63
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    63,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    65
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    62,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    61,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    59,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    50,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    52,2
  • Pressione max alla max vel. (mmH2O)
    40,3
  • Pressione max alla max vel. (Pa)
    395
  • Pressione max alla max vel. a 60Hz (mmH2O)
    30,4
  • Pressione max alla max vel. a 60Hz (Pa)
    298
  • Pressione max alla med vel. (mmH2O)
    34,6
  • Pressione max alla med vel. (Pa)
    339
  • Pressione max alla med vel. a 60Hz (mmH2O)
    26,6
  • Pressione max alla med vel. a 60Hz (Pa)
    261
  • Pressione max alla min vel. (mmH2O)
    24,2
  • Pressione max alla min vel. (Pa)
    237
  • Pressione max alla min vel. a 60Hz (mmH2O)
    21,5
  • Pressione max alla min vel. a 60Hz (Pa)
    211
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    70,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    68,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    68,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    65,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    57,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    58,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    60
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    56,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    56,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    53,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    45,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    46,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    44,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    41,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    40,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    39,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    30,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    31,7
  • RPM max
    2410
  • RPM max a 60Hz
    2120
  • RPM med
    2100
  • RPM med a 60Hz
    1955
  • RPM min
    1475
  • RPM min a 60Hz
    1530


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    427,41
  • SFPint [W/m3/s]
    454,71
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,13706
  • Portata nominale [m3/s]
    0,12298
  • Potenza elettrica assorbita effettiva [KW]
    0,065
  • Potenza elettrica assorbita effettiva [KW]
    0,07
  • Velocità frontale alla portata nominale [m/s]
    6,95912
  • Velocità frontale alla portata nominale [m/s]
    17,45046
  • Pressione esterna nominale (?ps, ext) [Pa]
    31
  • Pressione esterna nominale (?ps, ext) [Pa]
    41
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    249
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    159
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    54,9
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    37,2
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,51
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    65,0
  • Potenza sonora LWA sulla cassa [dB(A)]
    64,5
  • Dimensione A (mm)
    424
  • Dimensione B (mm)
    424
  • Dimensione C (mm)
    245
  • Dimensione D (mm)
    ø 147
  • Dimensione E (mm)
    394
  • Dimensione F (mm)
    394
  • Dimensione G (mm)
    ø 5
  • Dimensione H (mm)
    5
  • Dimensione L (mm)
    17
  • Dimensione M (mm)
    250
quota

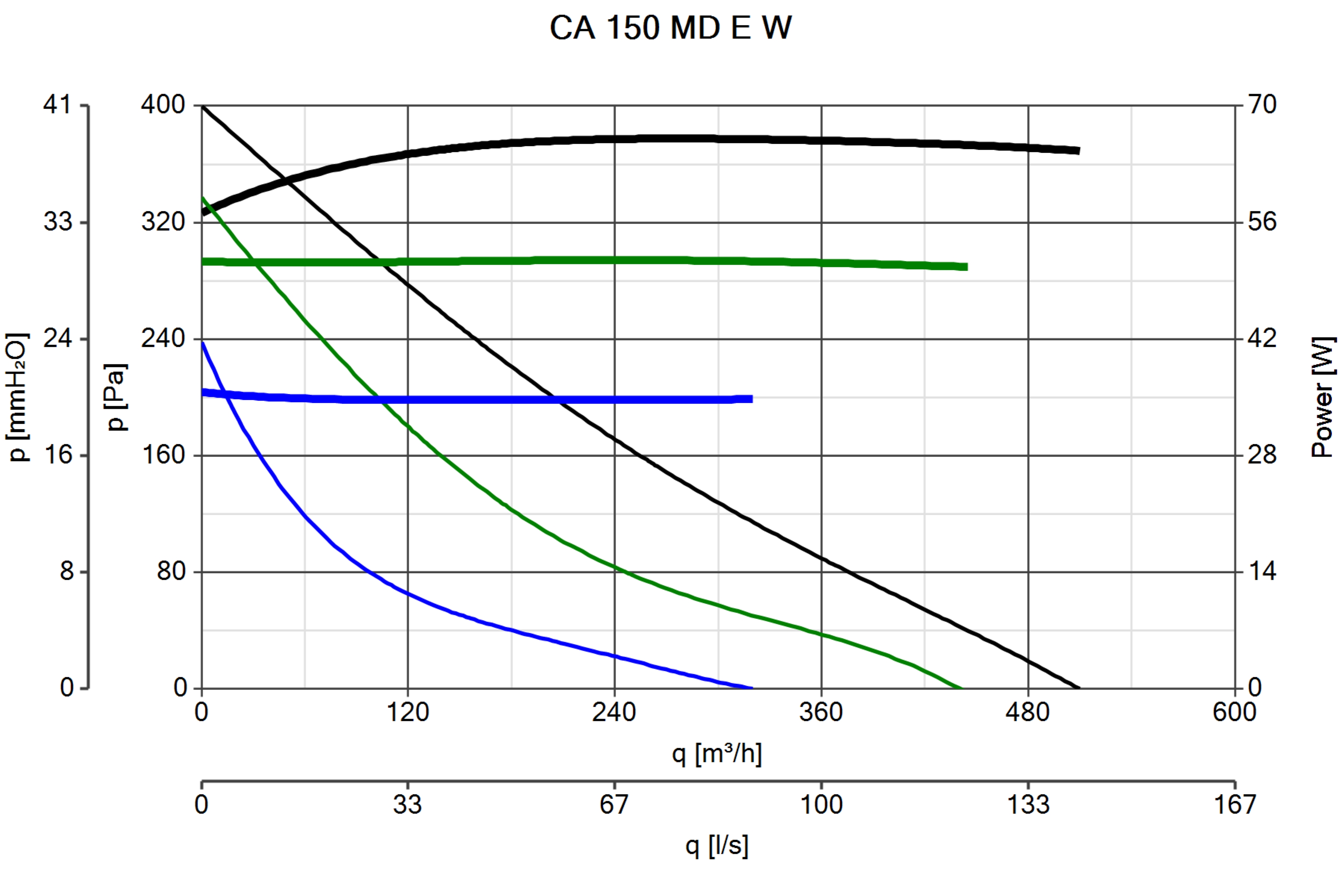

Curva_JPG_16133-Curve_per_Catalogo
