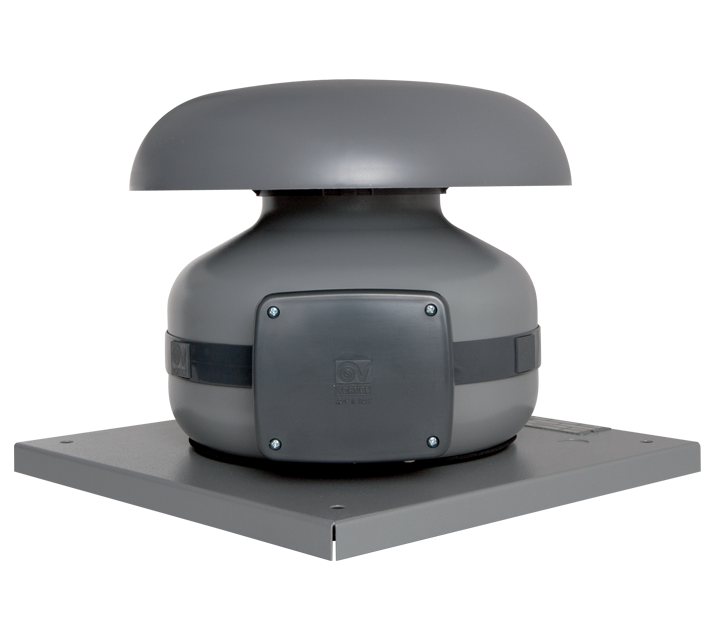

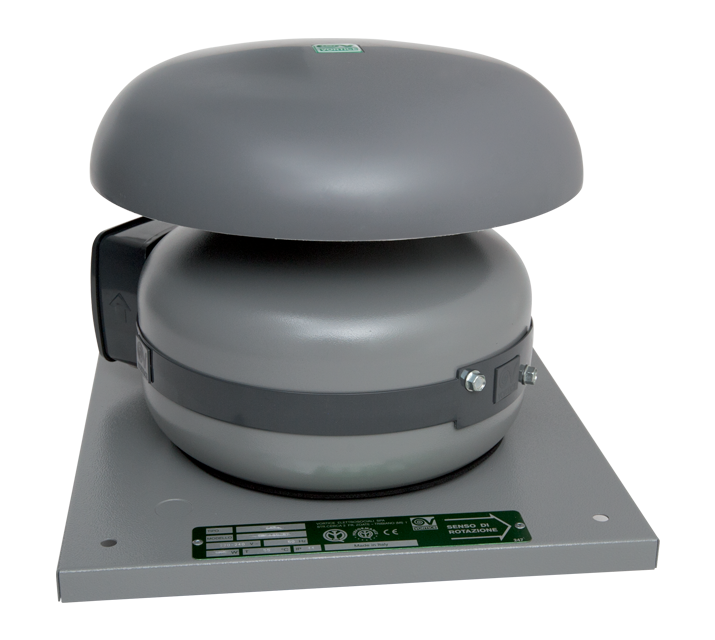

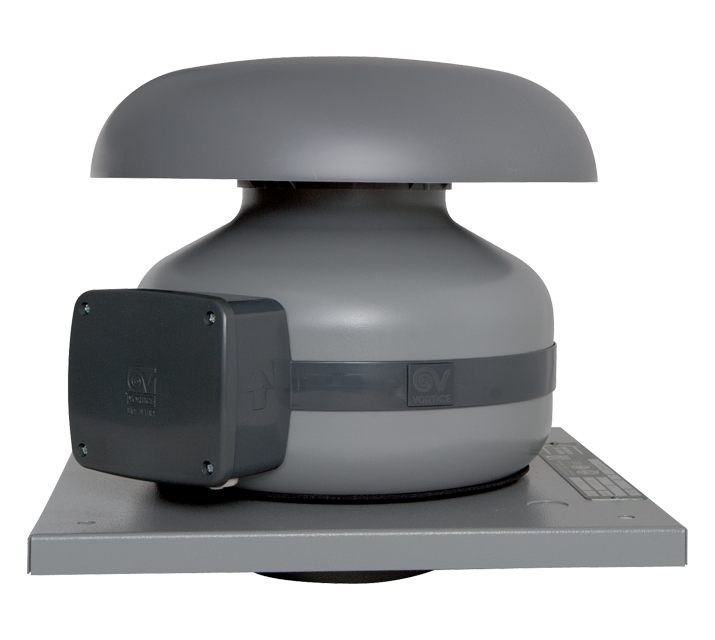

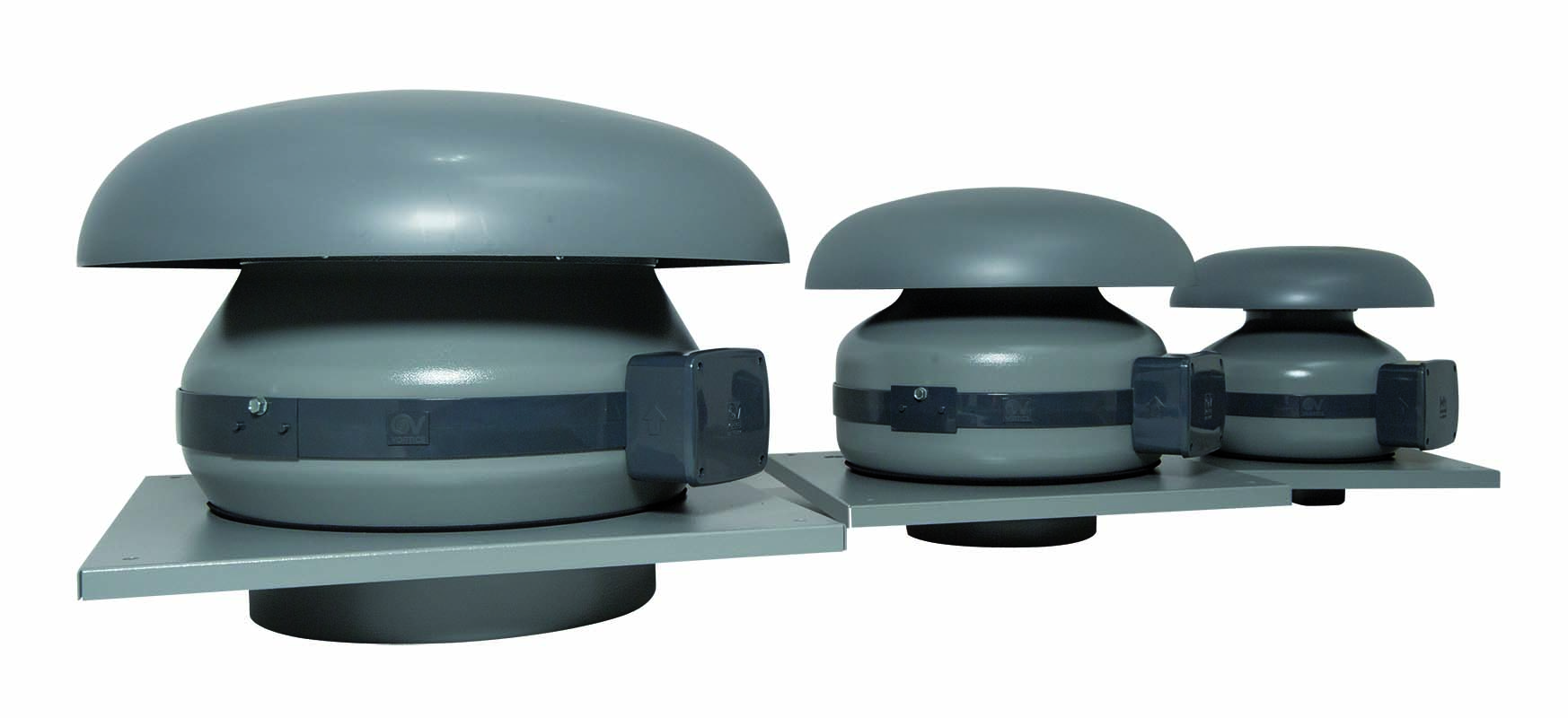

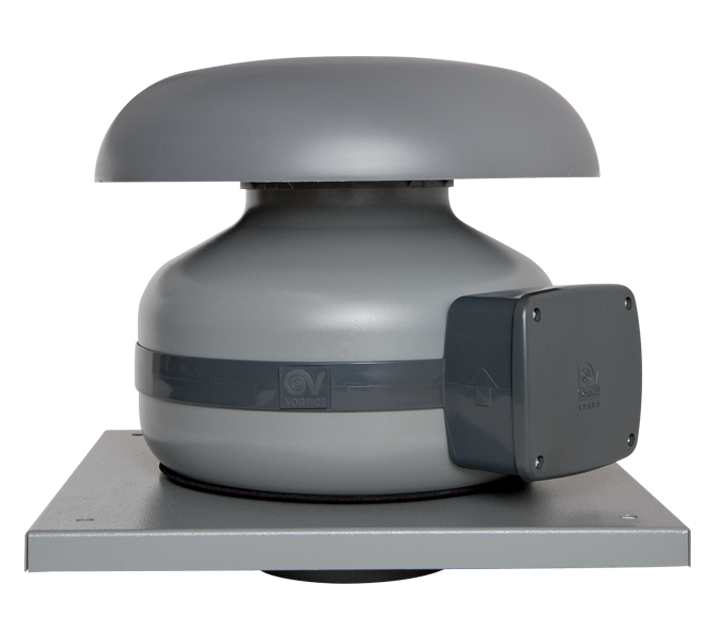

Descrizione

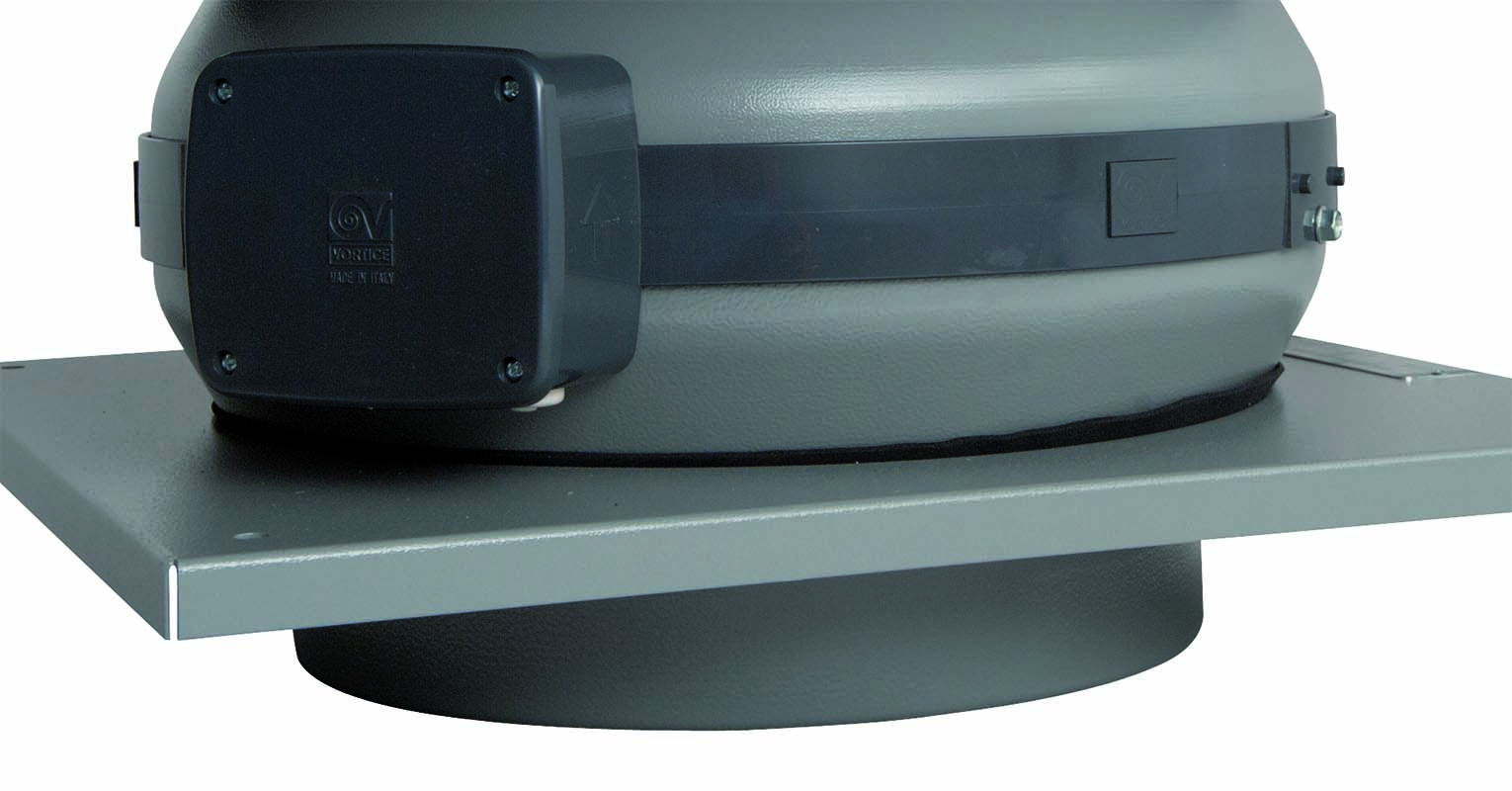

• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 160 mm.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,39
  • Corrente max assorbita alla min vel. (A)
    0.33
  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    9
  • Potenza assorbita max 60Hz (W)
    115
  • Potenza max assorbita alla max vel. (W)
    88
  • Potenza max assorbita alla min vel. (W)
    33
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Tensione (V)
    220-240

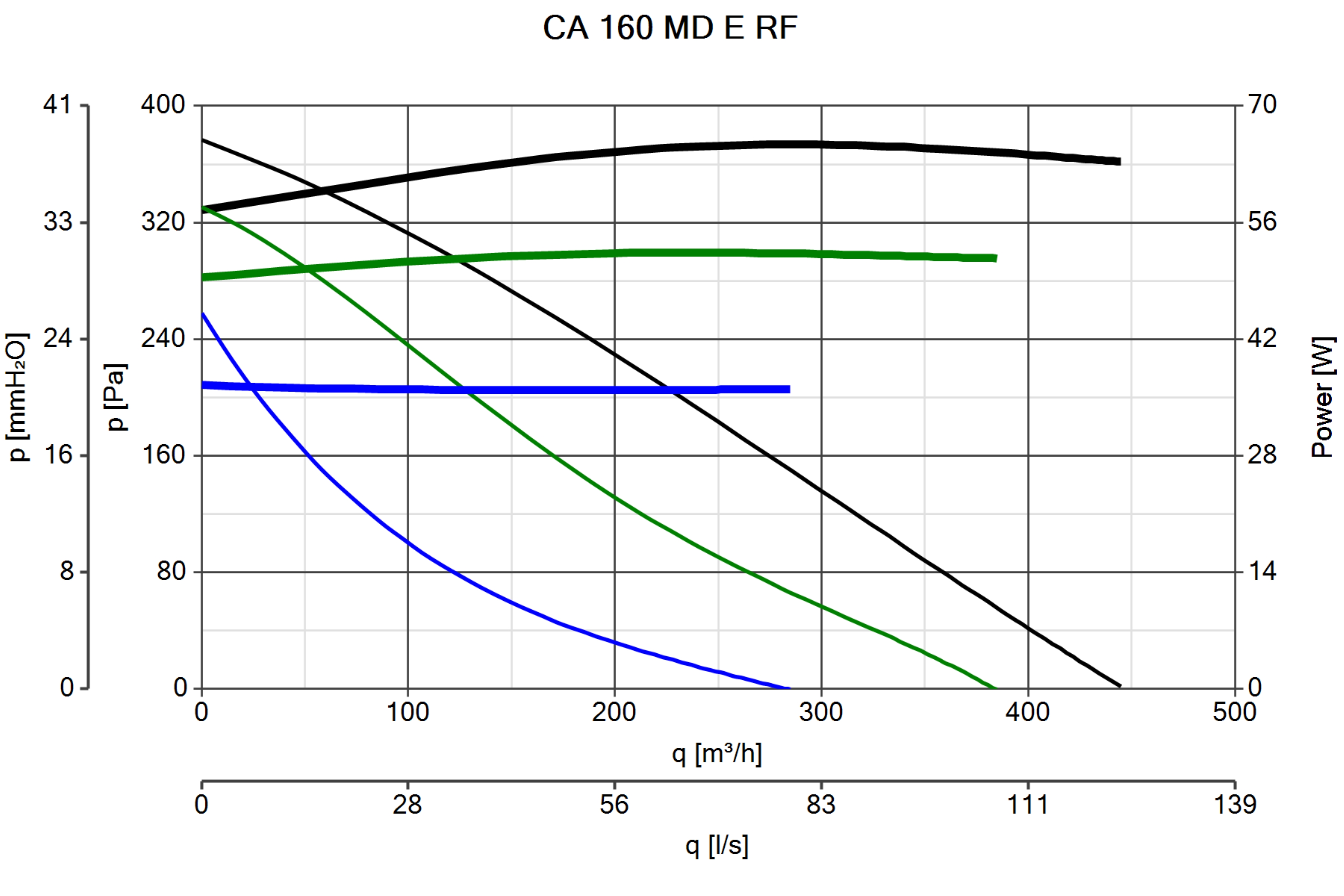

  • Portata max alla max vel. (l/s)
    138
  • Portata max alla max vel. (m³/h)
    500
  • Portata max alla min vel. (l/s)
    68
  • Portata max alla min vel. (m³/h)
    245
  • Pressione max alla max vel. (mmH2O)
    40,5
  • Pressione max alla max vel. (Pa)
    400
  • Pressione max alla min vel. (mmH2O)
    20.5
  • Pressione max alla min vel. (Pa)
    201
  • Pressione sonora Lp [dB (A)] 3m - max vel
    44.8
  • Pressione sonora Lp [dB (A)] 3m - min vel
    30.4
  • RPM max
    2655
  • RPM min
    1300
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    NA
  • Portata nominale [m3/s]
    0,13794
  • Potenza elettrica assorbita effettiva [KW]
    0,087
  • Velocità frontale alla portata nominale [m/s]
    6,86080
  • Pressione esterna nominale (?ps, ext) [Pa]
    39
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    238
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    44,0
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    N.A.
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    45
  • Dimensione A (mm)
    424
  • Dimensione B (mm)
    424
  • Dimensione C (mm)
    365
  • Dimensione D (mm)
    ø 157
  • Dimensione E (mm)
    370
  • Dimensione F (mm)
    370
  • Dimensione G (mm)
    ø 9
  • Dimensione H (mm)
    20
  • Dimensione L (mm)
    18
  • Dimensione M (mm)
    47
  • Dimensione N (mm)
    ø 400
  • Dimensione O (mm)
    250
