Descrizione

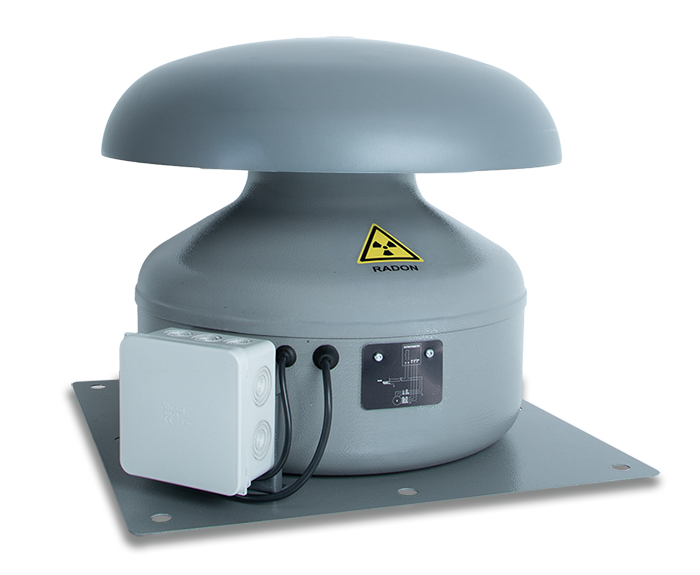

CA-RM 150 RF ES è un estrattore centrifugo specificamente progettato per la mitigazione del gas RADON laddove esso si presenti in concentrazioni superiori alle disposizioni di legge. La versione è concepita per l’installazione su tetti o comunque all’estremità di canne di ventilazione verticali e si caratterizza per un grado elevato (IPX5) di tenuta, a garanzia dai rischi di dispersione di gas radioattivo in aree presidiate.

• Involucri in lamiera d’acciaio verniciata a polvere epossidica, incollati mediante resine epossidiche resistenti all’acqua ed alla luce, a garanzia di una perfetta tenuta nel tempo.
• Portamotore in lamiera d’acciaio zincata integrante i raddrizzatori di flusso, di geometria ottimizzata per massimizzare la resa del ventilatore, riducendo le perdite di carico e le emissioni sonore causate dall’insorgere di turbolenze.
• Ventilatore centrifugo costituito da girante centrifuga a pale rovesce, progettata per garantire elevate pressioni a fronte di bassi consumi e così favorire il funzionamento continuo, 7/24, del prodotto. Motore a controllo elettronico (EC brushless), la stessa tecnologia adottata dalle più moderne vetture elettriche, regolabile in velocità con segnale 0-10 V e virtualmente esente da esigenze di manutenzione.
• Pannello comandi remoto (opzionale), a connessione filare e completo di display LCD, predisposto per l’installazione a parete e completo di sportello di accesso con serratura, per prevenire inappropriate alterazioni dei settaggi di impianto. Il dispositivo permette:
• l’impostazione indipendente, all’atto dell’installazione, della prestazione erogata da fino a 2 ventilatori
• Il controllo della sua corretta alimentazione
• Il monitoraggio del regolare funzionamento dei ventilatori.
• In presenza di flussostato (fornito in opzione), il controllo del regolare flusso d’aria estratto.
• La programmazione, su base oraria e scala settimanale, del funzionamento dei ventilatori asserviti
• La segnalazione, mediante avviso acustico e visualizzazione di codici di errore sul display, di eventuali malfunzionamenti del sistema. Il dispositivo è altresì predisposto per la connessione a sirene di allarme esterne.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    1,20
  • Corrente max assorbita a 4V (A)
    0,22
  • Corrente max assorbita a 6V (A)
    0,49
  • Corrente max assorbita a 8V (A)
    0,95
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    I° classe
  • Peso (Kg)
    8
  • Potenza max assorbita a 10V (W)
    160
  • Potenza max assorbita a 4V (W)
    24
  • Potenza max assorbita a 6V (W)
    60
  • Potenza max assorbita a 8V (W)
    130
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240

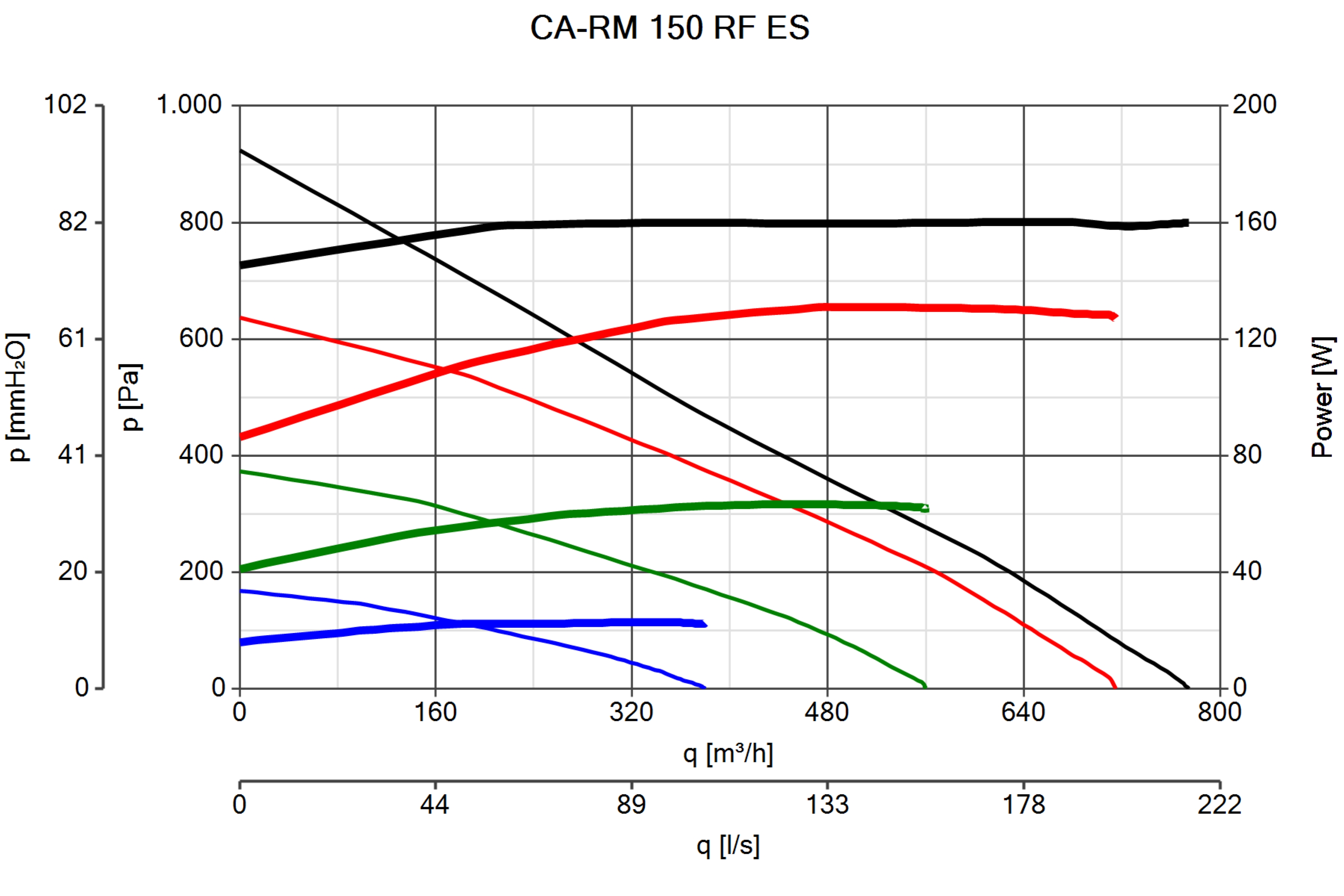

  • Portata max a 10V (l/s)
    215
  • Portata max a 10V (m³/h)
    775
  • Portata max a 4V (l/s)
    106
  • Portata max a 4V (m³/h)
    380
  • Portata max a 6V (l/s)
    156
  • Portata max a 6V (m³/h)
    560
  • Portata max a 8V (l/s)
    199
  • Portata max a 8V (m³/h)
    715
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    84,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    66,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    76,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    83
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    79,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    59,3
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    61,5
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    78,3
  • Pressione max a 10V (mmH2O)
    94
  • Pressione max a 10V (Pa)
    922
  • Pressione max a 4V (mmH2O)
    17
  • Pressione max a 4V (Pa)
    167
  • Pressione max a 6V (mmH2O)
    38
  • Pressione max a 6V (Pa)
    373
  • Pressione max a 8V (mmH2O)
    65
  • Pressione max a 8V (Pa)
    637
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    67,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    49
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    58,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    65,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    58,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    38,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    41
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    57,8
  • RPM 10V
    3300
  • RPM 4V
    1625
  • RPM 6V
    2360
  • RPM 8V
    3085
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    311,95
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,211
  • Potenza elettrica assorbita effettiva [KW]
    0,160
  • Velocità frontale alla portata nominale [m/s]
    11,978
  • Pressione esterna nominale (?ps, ext) [Pa]
    225
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    158
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    50,6
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Dimensione A (mm)
    420
  • Dimensione B (mm)
    420
  • Dimensione C (mm)
    355
  • Dimensione D (mm)
    Ø 147
  • Dimensione E (mm)
    37
  • Dimensione F (mm)
    370
  • Dimensione G (mm)
    370
  • Dimensione H (mm)
    15,5
  • Dimensione L (mm)
    Ø 400
