Codice 16018

CA 125 V0 D

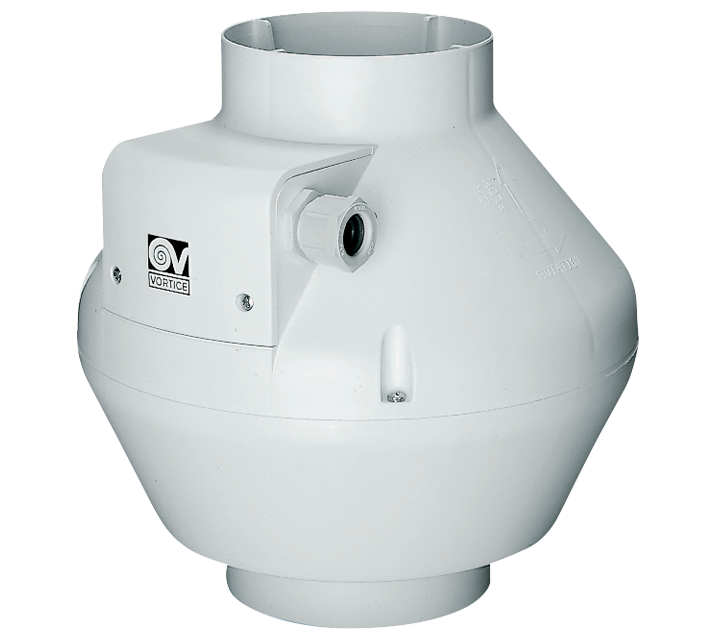

Aspiratori centrifughi assiali in resina autoestinguente

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 125 mm

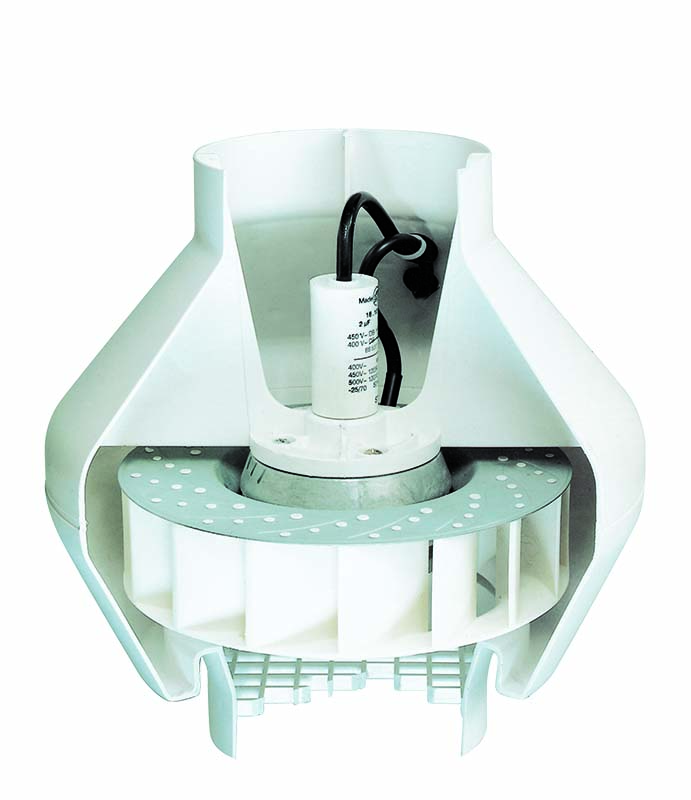

• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

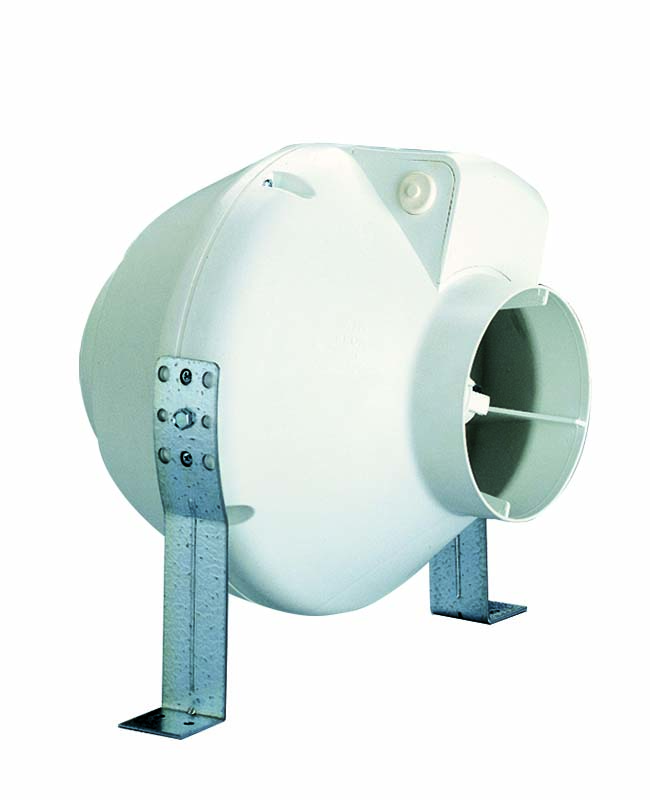

• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
C Tick Mark
EAC
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,22
Corrente max assorbita alla max vel. a 60Hz (A)

0,26
Corrente max assorbita alla med vel. (A)

0,21
Corrente max assorbita alla med vel. a 60Hz (A)

0,24
Corrente max assorbita alla min vel. (A)

0,14
Corrente max assorbita alla min vel. a 60Hz (A)

0,17
Diametro Nominale Condotto (mm)

125
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

122
Peso (Kg)

2,3
Potenza max assorbita alla max vel. (W)

43
Potenza max assorbita alla max vel. a 60Hz (W)

46
Potenza max assorbita alla med vel. (W)

30
Potenza max assorbita alla med vel. a 60Hz (W)

35
Potenza max assorbita alla min vel. (W)

13
Potenza max assorbita alla min vel. a 60Hz (W)

16
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max alla max vel. (l/s)

75
Portata max alla max vel. (m³/h)

270
Portata max alla max vel. a 60Hz (l/s)

71
Portata max alla max vel. a 60Hz (m³/h)

255
Portata max alla med vel. (l/s)

60
Portata max alla med vel. (m³/h)

215
Portata max alla med vel. a 60Hz (l/s)

51
Portata max alla med vel. a 60Hz (m³/h)

185
Portata max alla min vel. (l/s)

31
Portata max alla min vel. (m³/h)

110
Portata max alla min vel. a 60Hz (l/s)

33
Portata max alla min vel. a 60Hz (m³/h)

120
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

82,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz

80,4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel

77,7
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz

76,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

57,8
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz

61,2
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

80
Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz

78,1
Potenza sonora Lw [dB (A)] IN MANDATA - med vel

74,7
Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz

73,3
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

54,8

Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz

58,4
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

56,2
Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz

54,3
Potenza sonora Lw [dB (A)] IRRADIATO - med vel

49,5
Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz

48,2
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

31,2
Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz

34,2
Pressione max alla max vel. (mmH2O)

34,8
Pressione max alla max vel. (Pa)

341
Pressione max alla max vel. a 60Hz (mmH2O)

41,5
Pressione max alla max vel. a 60Hz (Pa)

407
Pressione max alla med vel. (mmH2O)

33,3
Pressione max alla med vel. (Pa)

327
Pressione max alla med vel. a 60Hz (mmH2O)

31,7
Pressione max alla med vel. a 60Hz (Pa)

311
Pressione max alla min vel. (mmH2O)

10,3
Pressione max alla min vel. (Pa)

101
Pressione max alla min vel. a 60Hz (mmH2O)

11,3
Pressione max alla min vel. a 60Hz (Pa)

111
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

64,7
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz

62,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel

60,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz

58,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

40,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz

43,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

62,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz

60,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel

57,2
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz

55,8
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

37,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz

40,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

35,7
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz

33,7
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel

29,0
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz

27,7
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

10,6
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz

13,6
RPM max

2220
RPM max a 60Hz

2100
RPM med

1820
RPM med a 60Hz

1715
RPM min

890
RPM min a 60Hz

1025

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
Nome o denominazione commerciale del fabbricante

Vortice
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipo azionamento

a velocità multiple: VM
Tipo scambiatore di calore HRS

nessuno
SFPint [W/m3/s]

513,42
SFPint [W/m3/s]

497,23
Efficienza termica del recupero di calore [%]

NA
Efficienza termica del recupero di calore [%]

NA
Portata nominale [m3/s]

0,06917
Portata nominale [m3/s]

0,06219
Potenza elettrica assorbita effettiva [KW]

0,040
Potenza elettrica assorbita effettiva [KW]

0,048
Velocità frontale alla portata nominale [m/s]

7,91884
Velocità frontale alla portata nominale [m/s]

8,80658
Pressione esterna nominale (?ps, ext) [Pa]

54
Pressione esterna nominale (?ps, ext) [Pa]

52
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

175
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

153
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

35,3
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

29,8
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

2,99
Percentuale massima di trafilamento esterno della cassa [%]

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Descrizione del segnale visivo per i filtri

NA
Descrizione del segnale visivo per i filtri

NA
Potenza sonora LWA sulla cassa [dB(A)]

52
Potenza sonora LWA sulla cassa [dB(A)]

56,2

Dimensione A (mm)

250
Dimensione B (mm)

250
Dimensione C (mm)

250
Dimensione D (mm)

122
Dimensione E (mm)

30
Dimensione F (mm)

30

Sei interessato?

Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.

Contattaci Trova agenzia prodotto

Documentazione

A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

KIT SCB (TRASF.E.C.)

Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.

Vai alla scheda

CA-MU (STAFFE DI SOSTEGNO)

Staffe di sostegno, per fissare l’apparecchio al pavimento/muro

Vai alla scheda

CA-G 125 (GRIGLIA DI PROTEZIONE)

Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile

Vai alla scheda

C TEMP

Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...

Vai alla scheda

C SMOKE

Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...

Vai alla scheda

C HCS

Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...

Vai alla scheda

C PIR

Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...

Vai alla scheda

C TIMER

Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...

Vai alla scheda
