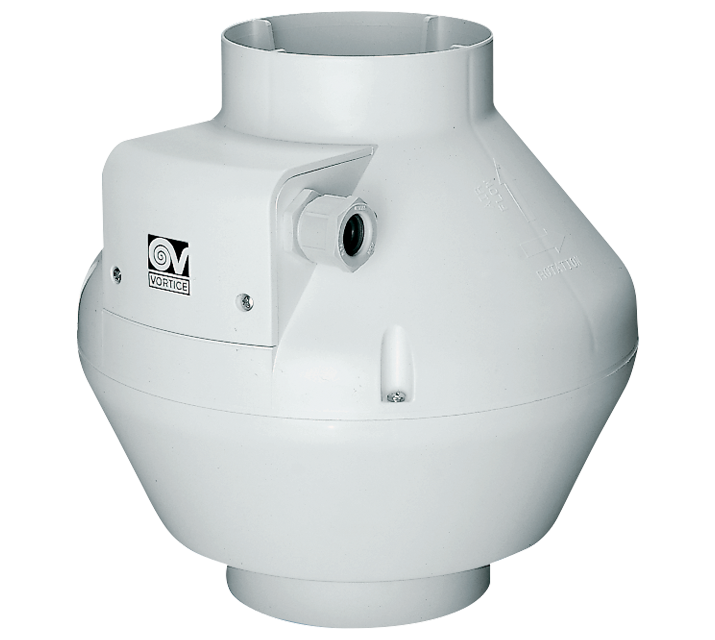

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 150 mm.

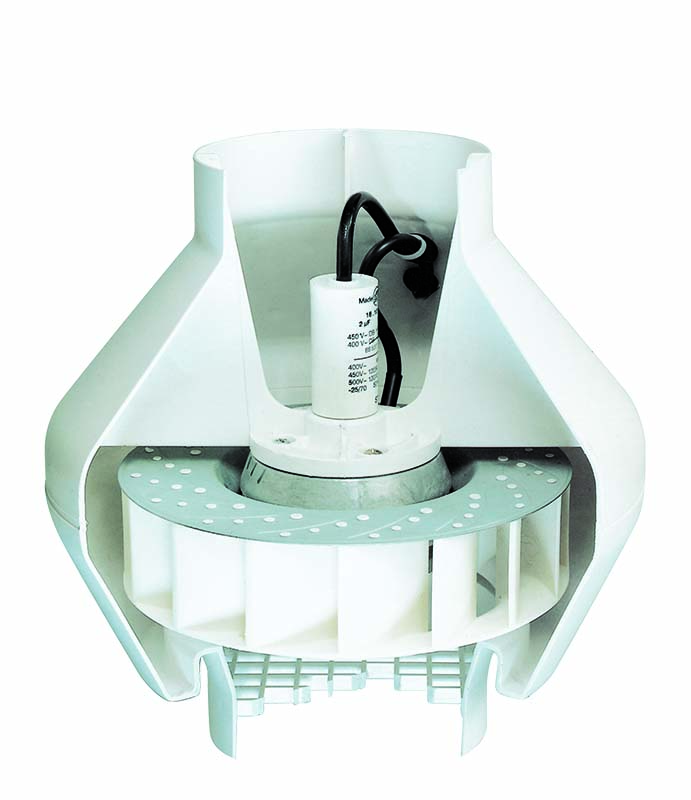

• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

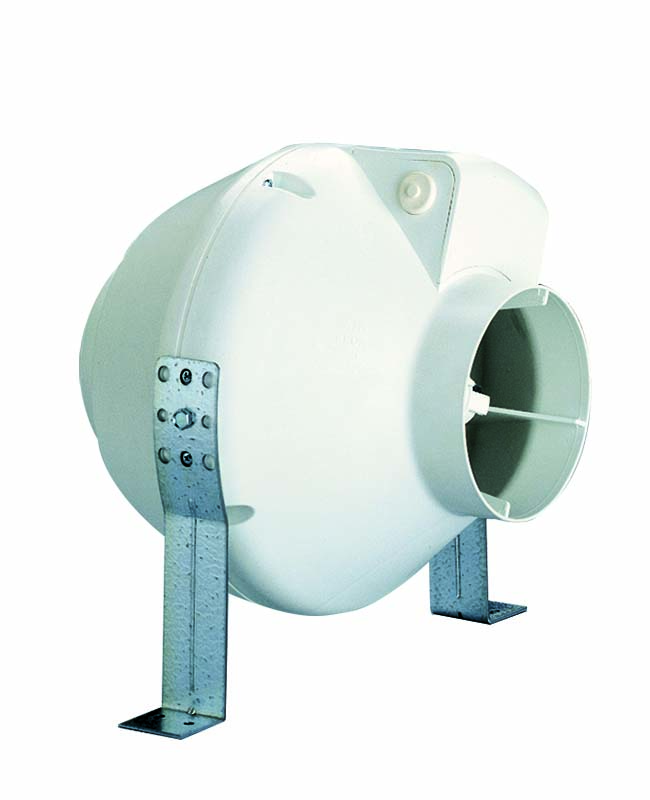

• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • C Tick Mark C Tick Mark
  • EAC EAC
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
ca_V0_e_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,21
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,24
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    147
  • Peso (Kg)
    2,6
  • Potenza max assorbita alla max vel. (W)
    43
  • Potenza max assorbita alla max vel. a 60Hz (W)
    46
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    16
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    111
  • Portata max alla max vel. (m³/h)
    400
  • Portata max alla max vel. a 60Hz (l/s)
    103
  • Portata max alla max vel. a 60Hz (m³/h)
    370
  • Portata max alla med vel. (l/s)
    88
  • Portata max alla med vel. (m³/h)
    315
  • Portata max alla med vel. a 60Hz (l/s)
    85
  • Portata max alla med vel. a 60Hz (m³/h)
    305
  • Portata max alla min vel. (l/s)
    44
  • Portata max alla min vel. (m³/h)
    160
  • Portata max alla min vel. a 60Hz (l/s)
    50
  • Portata max alla min vel. a 60Hz (m³/h)
    180
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    82
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    80,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    77,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    75,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    58,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    62,0
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    80
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    78,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    75,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    73,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    56,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    59,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    56
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    53,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    50,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    49,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    33,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    36,2
  • Pressione max alla max vel. (mmH2O)
    31,9
  • Pressione max alla max vel. (Pa)
    313
  • Pressione max alla max vel. a 60Hz (mmH2O)
    33,8
  • Pressione max alla max vel. a 60Hz (Pa)
    332
  • Pressione max alla med vel. (mmH2O)
    29,4
  • Pressione max alla med vel. (Pa)
    288
  • Pressione max alla med vel. a 60Hz (mmH2O)
    27,7
  • Pressione max alla med vel. a 60Hz (Pa)
    272
  • Pressione max alla min vel. (mmH2O)
    7,2
  • Pressione max alla min vel. (Pa)
    71
  • Pressione max alla min vel. a 60Hz (mmH2O)
    8,7
  • Pressione max alla min vel. a 60Hz (Pa)
    85
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    64,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    63,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    59,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    58,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    41,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    44,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    62,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    60,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    57,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    56,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    38,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    41,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    35,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    33,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    30,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    28,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    12,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    15,7
  • RPM max
    2200
  • RPM max a 60Hz
    2070
  • RPM med
    1800
  • RPM med a 60Hz
    1695
  • RPM min
    890
  • RPM min a 60Hz
    1015


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    246,09
  • SFPint [W/m3/s]
    324,68
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,09461
  • Portata nominale [m3/s]
    0,10344
  • Potenza elettrica assorbita effettiva [KW]
    0,039
  • Potenza elettrica assorbita effettiva [KW]
    0,049
  • Velocità frontale alla portata nominale [m/s]
    13,17096
  • Velocità frontale alla portata nominale [m/s]
    12,04626
  • Pressione esterna nominale (?ps, ext) [Pa]
    73
  • Pressione esterna nominale (?ps, ext) [Pa]
    20
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    127
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    67
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    39
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,80
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    52
  • Potenza sonora LWA sulla cassa [dB(A)]
    56

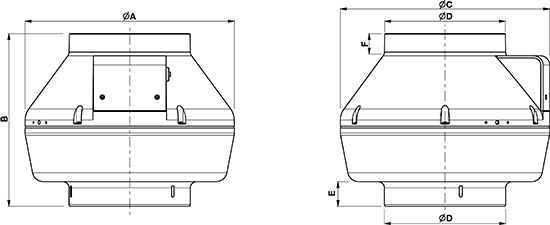

  • Dimensione A (mm)
    300
  • Dimensione B (mm)
    305
  • Dimensione C (mm)
    300
  • Dimensione D (mm)
    147/157
  • Dimensione E (mm)
    30/60
  • Dimensione F (mm)
    30/60
quota

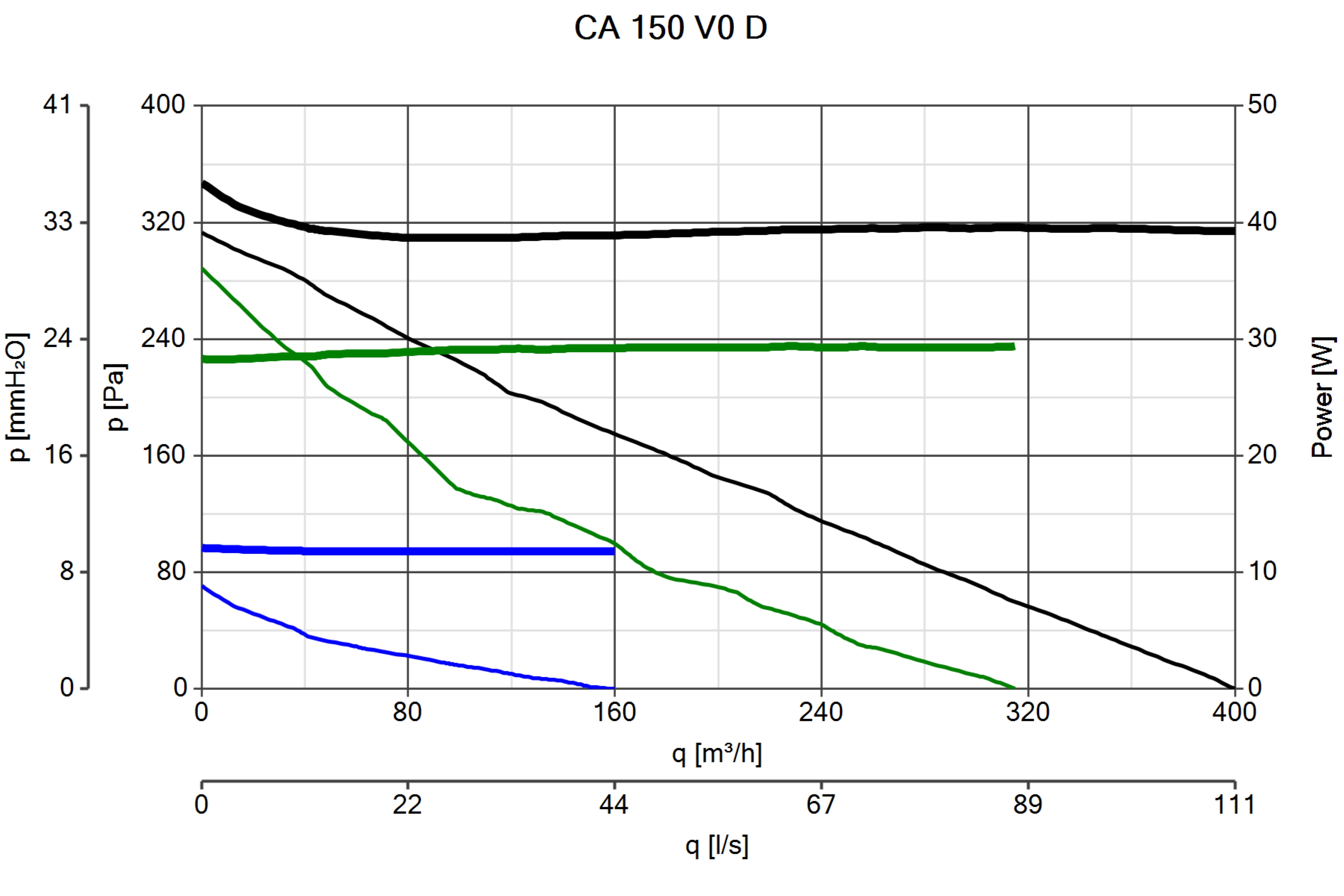

Curva_JPG_16028-Curve_per_Catalogo

Accessori

Scopri gli accessori correlati al prodotto

CA-MU  (STAFFE DI SOSTEGNO)
CA-MU (STAFFE DI SOSTEGNO)
Staffe di sostegno, per fissare l’apparecchio al pavimento/muro
KIT SCB (TRASF.E.C.)
KIT SCB (TRASF.E.C.)
Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.
CA-G 150 (GRIGLIA DI PROTEZIONE)
CA-G 150 (GRIGLIA DI PROTEZIONE)
Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile
C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
C SMOKE
C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...
C TIMER
C TIMER
Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...
TRIO-LINEO 503
TRIO-LINEO 503
Regolatore di velocità per ventilatori serie LINEO. Installazione ad incasso in scatola standard 503 o a parete. 3 velocità selezionabili.
