Codice 16041

CA 315 V0 E

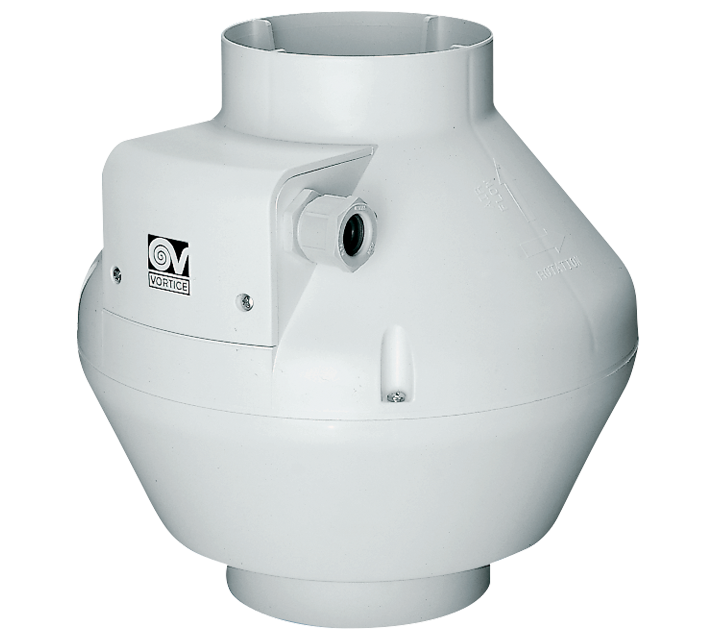

Aspiratori centrifughi assiali in resina autoestinguente

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

altre immagini

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 315 mm.
• Ventilatore a 3 velocità costituito da:

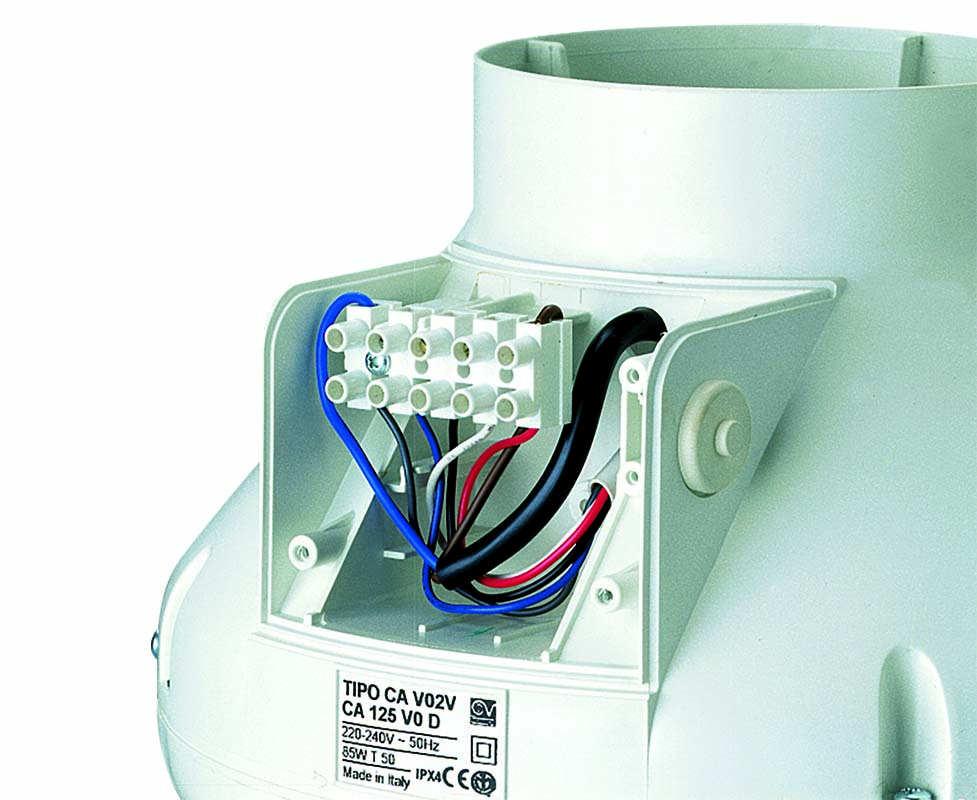

• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,

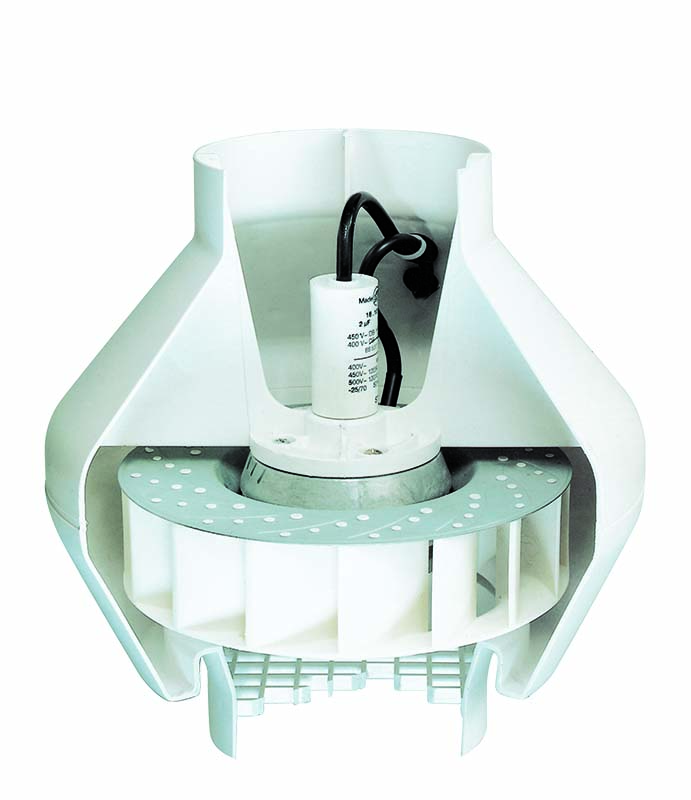

• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.

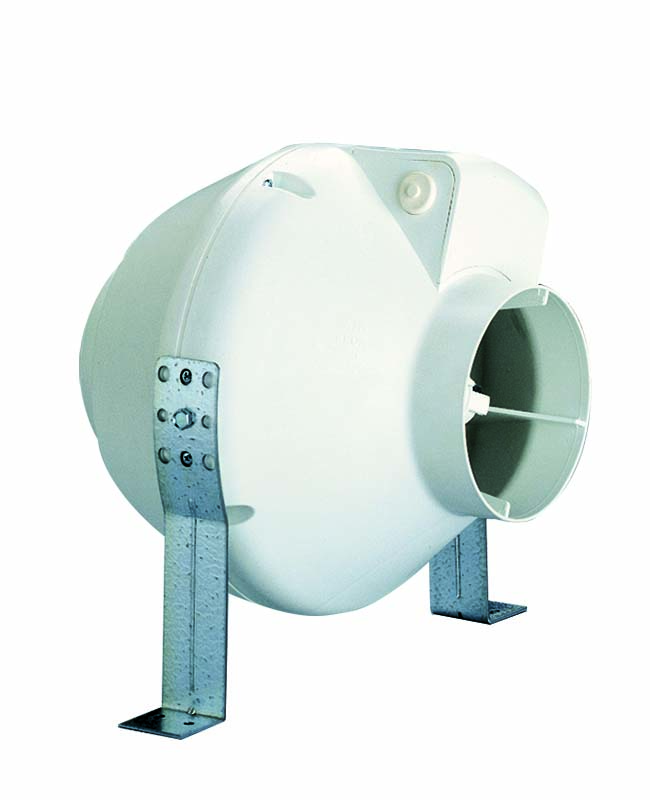

• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
EAC
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente assorbita max (A)

0,54
Corrente max assorbita alla min vel. (A)

0.48
Diametro Nominale Condotto (mm)

315
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

5,5
Potenza assorbita max (W)

120
Potenza assorbita max 60Hz (W)

185
Potenza max assorbita alla min vel. (W)

48
Temp. ambiente max funzionamento continuativo (°C)

55
Tensione (V)

220-240

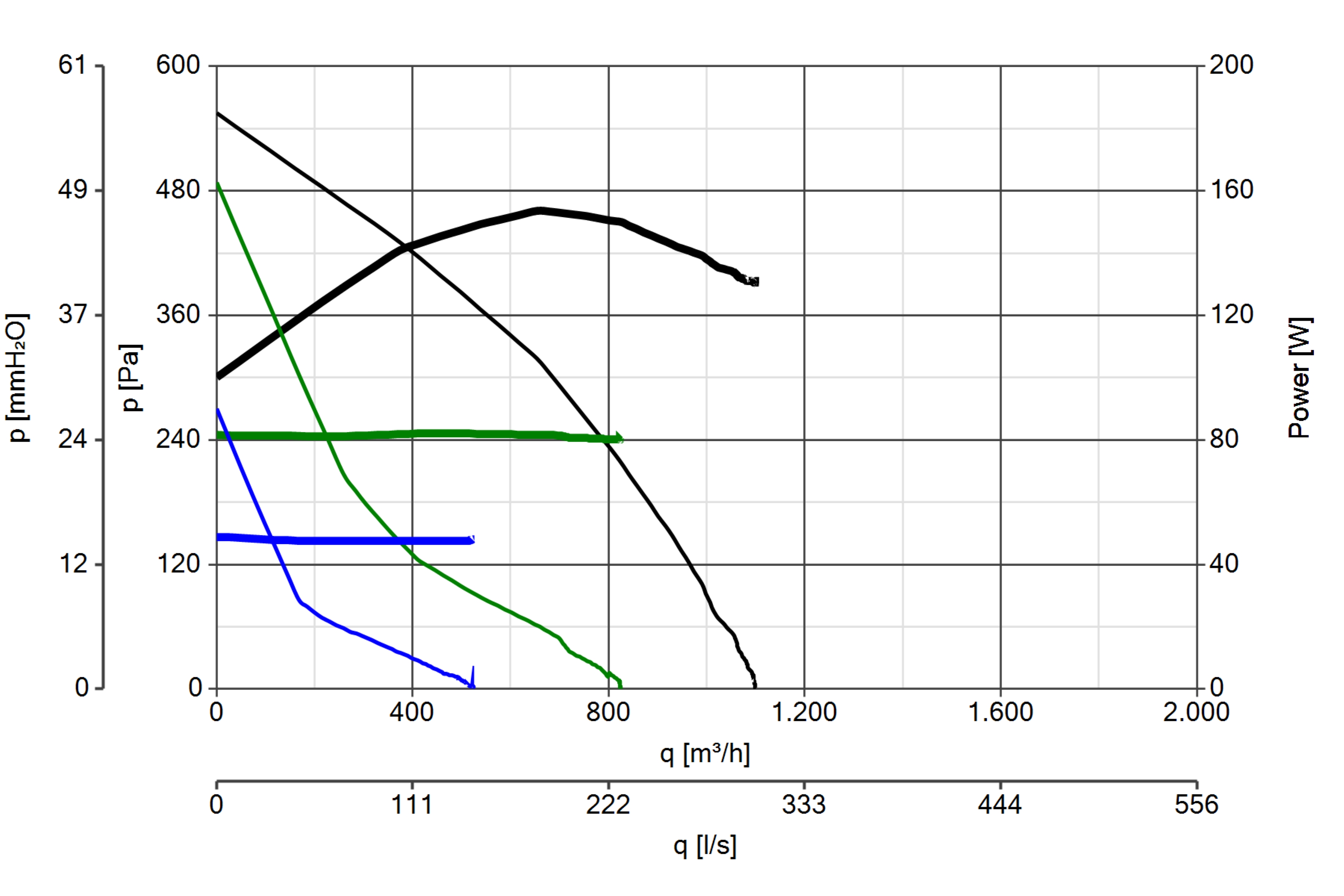

Portata max alla max vel. (l/s)

305.5
Portata max alla max vel. (m³/h)

1100
Portata max alla min vel. (l/s)

146.3
Portata max alla min vel. (m³/h)

527
Pressione max alla max vel. (mmH2O)

56.6
Pressione max alla max vel. (Pa)

554.7
Pressione max alla min vel. (mmH2O)

27.5
Pressione max alla min vel. (Pa)

270
Pressione sonora Lp [dB (A)] 3m - max vel

54
RPM max

2640
RPM min

1280

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Tipo scambiatore di calore HRS

nessuno
Tipo azionamento

a velocità multiple: VM
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Nome o denominazione commerciale del fabbricante

Vortice
SFPint [W/m3/s]

131,5
Efficienza termica del recupero di calore [%]

NA
Portata nominale [m3/s]

0,2583
Potenza elettrica assorbita effettiva [KW]

0,143
Velocità frontale alla portata nominale [m/s]

3,3148
Pressione esterna nominale (?ps, ext) [Pa]

147
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

193
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

34,9
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

0,5
Prestazione energetica o classificazione energetica dei filtri

NA
Descrizione del segnale visivo per i filtri

NA
Potenza sonora LWA sulla cassa [dB(A)]

77

Dimensione A (mm)

400
Dimensione B (mm)

340
Dimensione C (mm)

400
Dimensione D (mm)

312
Dimensione E (mm)

75
Dimensione F (mm)

40
Dimensione G (mm)

438
