Codice 16151

CA 125 MD

Aspiratori centrifughi assiali in acciaio

Trova agenzia prodotto
ca_md_01
ca_md_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 125 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_md_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,20
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,25
  • Corrente max assorbita alla min vel. (A)
    0,15
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    3
  • Potenza max assorbita alla max vel. (W)
    43
  • Potenza max assorbita alla max vel. a 60Hz (W)
    45
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    17
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    90
  • Portata max alla max vel. (m³/h)
    325
  • Portata max alla max vel. a 60Hz (l/s)
    83
  • Portata max alla max vel. a 60Hz (m³/h)
    300
  • Portata max alla med vel. (l/s)
    74
  • Portata max alla med vel. (m³/h)
    265
  • Portata max alla med vel. a 60Hz (l/s)
    69
  • Portata max alla med vel. a 60Hz (m³/h)
    250
  • Portata max alla min vel. (l/s)
    36
  • Portata max alla min vel. (m³/h)
    130
  • Portata max alla min vel. a 60Hz (l/s)
    40
  • Portata max alla min vel. a 60Hz (m³/h)
    145
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    83,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    81
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    76,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    75,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    57,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    61,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    79,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    77,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    72,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    71,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    54,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    57,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    56,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    54,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    50
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    49
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    36,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    38
  • Pressione max alla max vel. (mmH2O)
    35,4
  • Pressione max alla max vel. (Pa)
    347
  • Pressione max alla max vel. a 60Hz (mmH2O)
    35,7
  • Pressione max alla max vel. a 60Hz (Pa)
    350
  • Pressione max alla med vel. (mmH2O)
    32,7
  • Pressione max alla med vel. (Pa)
    321
  • Pressione max alla med vel. a 60Hz (mmH2O)
    31,6
  • Pressione max alla med vel. a 60Hz (Pa)
    310
  • Pressione max alla min vel. (mmH2O)
    8
  • Pressione max alla min vel. (Pa)
    78
  • Pressione max alla min vel. a 60Hz (mmH2O)
    9,6
  • Pressione max alla min vel. a 60Hz (Pa)
    94
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    65,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    63,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    58,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    57,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    40,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    43,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    61,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    59,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    55,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    54
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    36,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    40,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    35,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    33,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    29,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    28,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    16,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    17,5
  • RPM max
    2090
  • RPM max a 60Hz
    1960
  • RPM med
    1710
  • RPM med a 60Hz
    1645
  • RPM min
    860
  • RPM min a 60Hz
    970


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    572,78
  • SFPint [W/m3/s]
    412,29
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,09639
  • Portata nominale [m3/s]
    313
  • Potenza elettrica assorbita effettiva [KW]
    0,038
  • Potenza elettrica assorbita effettiva [KW]
    0,046
  • Velocità frontale alla portata nominale [m/s]
    11,07011
  • Velocità frontale alla portata nominale [m/s]
    12,27262
  • Pressione esterna nominale (?ps, ext) [Pa]
    10
  • Pressione esterna nominale (?ps, ext) [Pa]
    10
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    170
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    123
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    41,2
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27,9
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    2,14
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    51
  • Potenza sonora LWA sulla cassa [dB(A)]
    57
  • Dimensione A (mm)
    255
  • Dimensione B (mm)
    239
  • Dimensione C (mm)
    330
  • Dimensione D (mm)
    122
  • Dimensione E (mm)
    23
  • Dimensione F (mm)
    23
quota

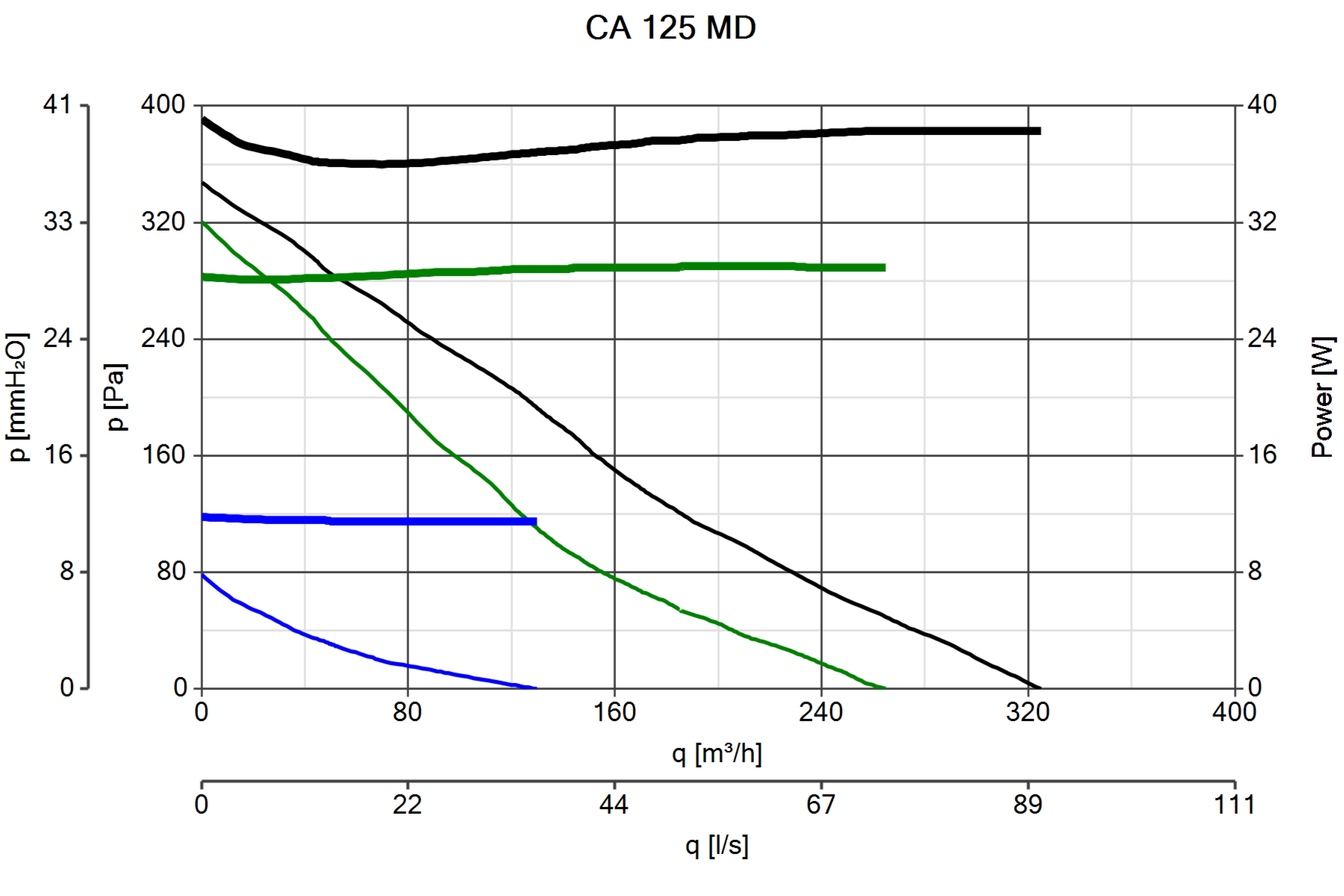

Curva_JPG_16151-Curve_per_Catalogo
