Codice 16152

CA 150 Q MD

Aspiratori centrifughi assiali in acciaio

Trova agenzia prodotto
ca_md_01
ca_md_02

Descrizione

• Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici.
• Diametro nominale 150 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_md_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,26
  • Corrente max assorbita alla med vel. (A)
    0,20
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,25
  • Corrente max assorbita alla min vel. (A)
    0,15
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,17
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    2,98
  • Potenza max assorbita alla max vel. (W)
    43
  • Potenza max assorbita alla max vel. a 60Hz (W)
    45
  • Potenza max assorbita alla med vel. (W)
    30
  • Potenza max assorbita alla med vel. a 60Hz (W)
    35
  • Potenza max assorbita alla min vel. (W)
    13
  • Potenza max assorbita alla min vel. a 60Hz (W)
    17
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    101
  • Portata max alla max vel. (m³/h)
    365
  • Portata max alla max vel. a 60Hz (l/s)
    96
  • Portata max alla max vel. a 60Hz (m³/h)
    345
  • Portata max alla med vel. (l/s)
    83
  • Portata max alla med vel. (m³/h)
    300
  • Portata max alla med vel. a 60Hz (l/s)
    81
  • Portata max alla med vel. a 60Hz (m³/h)
    290
  • Portata max alla min vel. (l/s)
    42
  • Portata max alla min vel. (m³/h)
    150
  • Portata max alla min vel. a 60Hz (l/s)
    46
  • Portata max alla min vel. a 60Hz (m³/h)
    165
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    84,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    82,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    78,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    77
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    59,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    62,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    82,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    79,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    75,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    74,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    57,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    60,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    57,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    55,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    51,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    49,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    34,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    38
  • Pressione max alla max vel. (mmH2O)
    28,5
  • Pressione max alla max vel. (Pa)
    280
  • Pressione max alla max vel. a 60Hz (mmH2O)
    26,4
  • Pressione max alla max vel. a 60Hz (Pa)
    259
  • Pressione max alla med vel. (mmH2O)
    23
  • Pressione max alla med vel. (Pa)
    226
  • Pressione max alla med vel. a 60Hz (mmH2O)
    20
  • Pressione max alla med vel. a 60Hz (Pa)
    196
  • Pressione max alla min vel. (mmH2O)
    5,2
  • Pressione max alla min vel. (Pa)
    51
  • Pressione max alla min vel. a 60Hz (mmH2O)
    6,6
  • Pressione max alla min vel. a 60Hz (Pa)
    65
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    67,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    64,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    61
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    59,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    42,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    45,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    64,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    62,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    58,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    57,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    40
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    43,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    37,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    35,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    31,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    29,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    14
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    17,5
  • RPM max
    2225
  • RPM max a 60Hz
    2130
  • RPM med
    1880
  • RPM med a 60Hz
    1765
  • RPM min
    955
  • RPM min a 60Hz
    1080


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    340,39
  • SFPint [W/m3/s]
    366.43
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,10133
  • Portata nominale [m3/s]
    0,09550
  • Potenza elettrica assorbita effettiva [KW]
    0,038
  • Potenza elettrica assorbita effettiva [KW]
    0,046
  • Velocità frontale alla portata nominale [m/s]
    12,15944
  • Velocità frontale alla portata nominale [m/s]
    12,90216
  • Pressione esterna nominale (?ps, ext) [Pa]
    30
  • Pressione esterna nominale (?ps, ext) [Pa]
    12
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    143
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    90
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    39
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    26,4
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    1,95
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    53
  • Potenza sonora LWA sulla cassa [dB(A)]
    58
  • Dimensione A (mm)
    255
  • Dimensione B (mm)
    239
  • Dimensione C (mm)
    330
  • Dimensione D (mm)
    147
  • Dimensione E (mm)
    30
  • Dimensione F (mm)
    30
quota

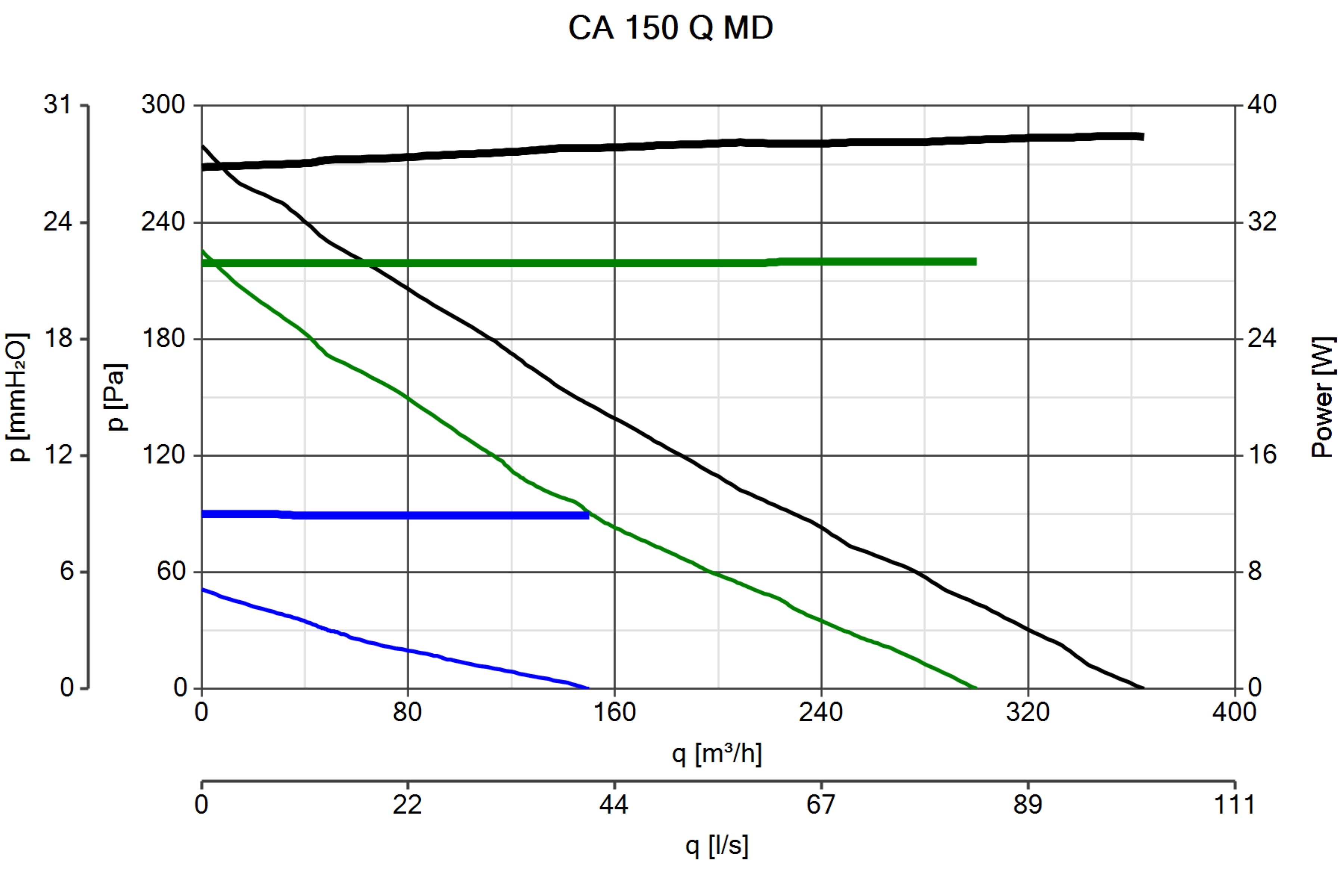

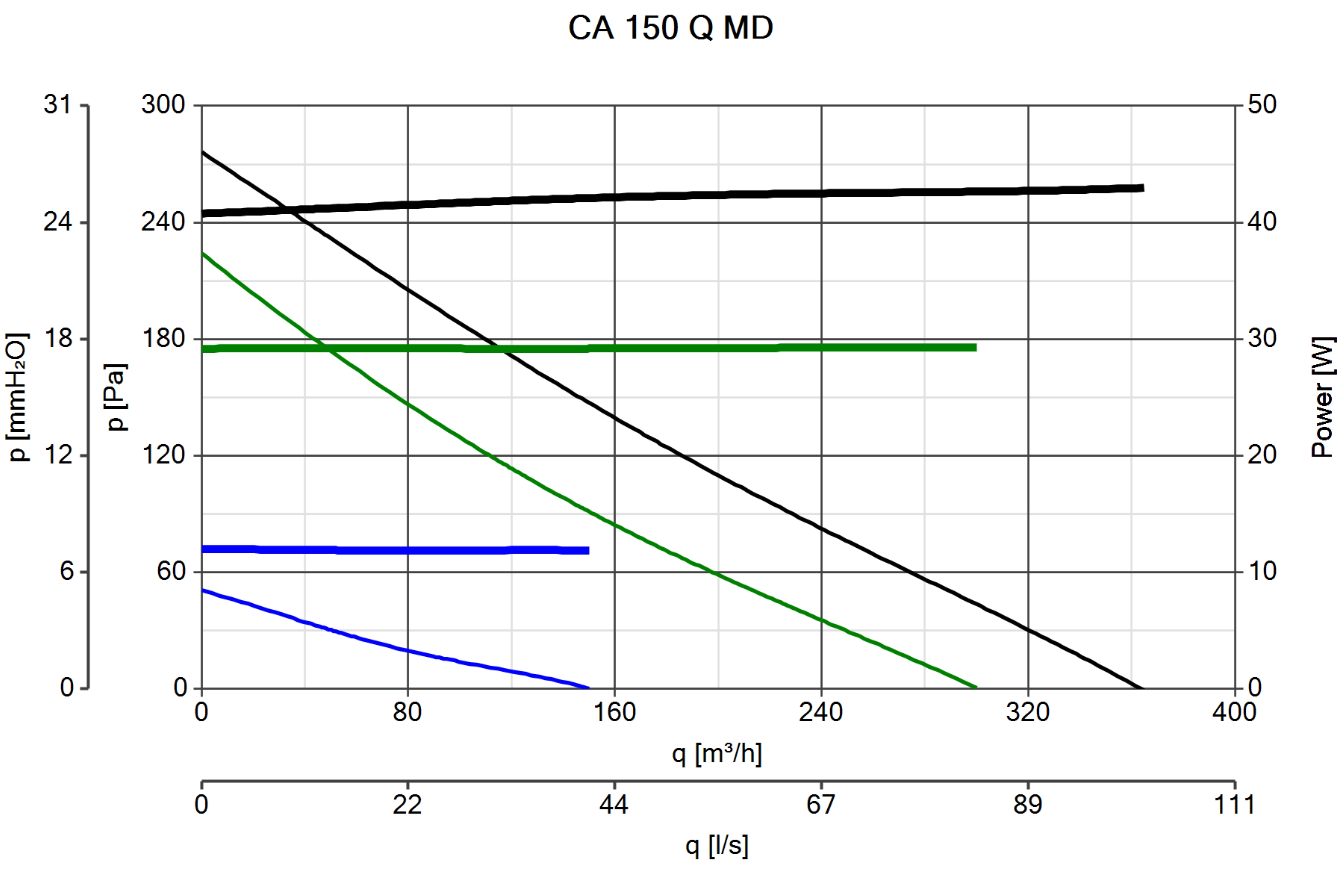

Curva_JPG_16152-Curve_per_Catalogo
