Descrizione

• Involucro e portamotore in lamiera d'acciaio zincata, rivestito internamente da un pannello fonoassorbente in PE (10 mm).
• Bocche circolari di aspirazione e mandata, dotate di guarnizione in gomma a doppio labbro per una perfetta tenuta dell’aria.
• Diametro nominale: 160 mm.
• Motore AC a rotore esterno con albero montato su supporti con cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Staffe in lamiera di acciaio zincata, direttamente fissate all’involucro.
• Scatola di connessione elettrica, alloggiante i condensatori, stampata in resina plastica resistente agli urti ed agli agenti aggressivi, completa di fermacavi e passacavi (grado di protezione IP55).
• Compatibilità di installazione a parete, soffitto e controsoffitto.
• Semplice manutenzione: il fissaggio diretto del motoventilatore al coperchio, a sua volta incernierato all’involucro, ne consente l’agevole rotazione verso l’esterno per l’immediato accesso al gruppo motoventilante.
• Grado di protezione: IP44.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

ca_il_ambiente01
ca_il_ambiente02

Scheda Tecnica

  • Classe Motore
    B
  • Corrente nominale max vel. (A)
    0,23
  • Corrente nominale min vel. (A)
    0,16
  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    44
  • Isolamento
    I° classe
  • Numero velocità
    3
  • Peso (Kg)
    6
  • Potenza nominale max vel. (W)
    50
  • Potenza nominale min vel. (W)
    18
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    230
  • Portata max (l/s)
    97
  • Portata max (m³/h)
    350
  • Potenza sonora IN ASPIRAZIONE Lw [dB(A)]
    62
  • Potenza sonora IN MANDATA Lw [dB(A)]
    63
  • Potenza sonora IRRADIATA Lw [dB(A)]
    54
  • Pressione max (mmH2O)
    30,6
  • Pressione max (Pa)
    300
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Portata nominale [m3/s]
    0,0781
  • Portata nominale [m3/s]
    0,0781
  • Potenza elettrica assorbita effettiva [KW]
    0,050
  • Potenza elettrica assorbita effettiva [KW]
    0,050
  • SFPint [W/m3/s]
    518,36
  • SFPint [W/m3/s]
    518,36
  • Velocità frontale alla portata nominale [m/s]
    3,882
  • Velocità frontale alla portata nominale [m/s]
    3,882
  • Pressione esterna nominale (?ps, ext) [Pa]
    38
  • Pressione esterna nominale (?ps, ext) [Pa]
    38
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    161
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    161
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    31,1
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    31,1
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    54
  • Potenza sonora LWA sulla cassa [dB(A)]
    54
  • Diametro Ø (mm)
    160
  • Dimensione A (mm)
    390
  • Dimensione B (mm)
    198
  • Dimensione C (mm)
    467
  • Dimensione D (mm)
    362
  • Dimensione E (mm)
    98
quota

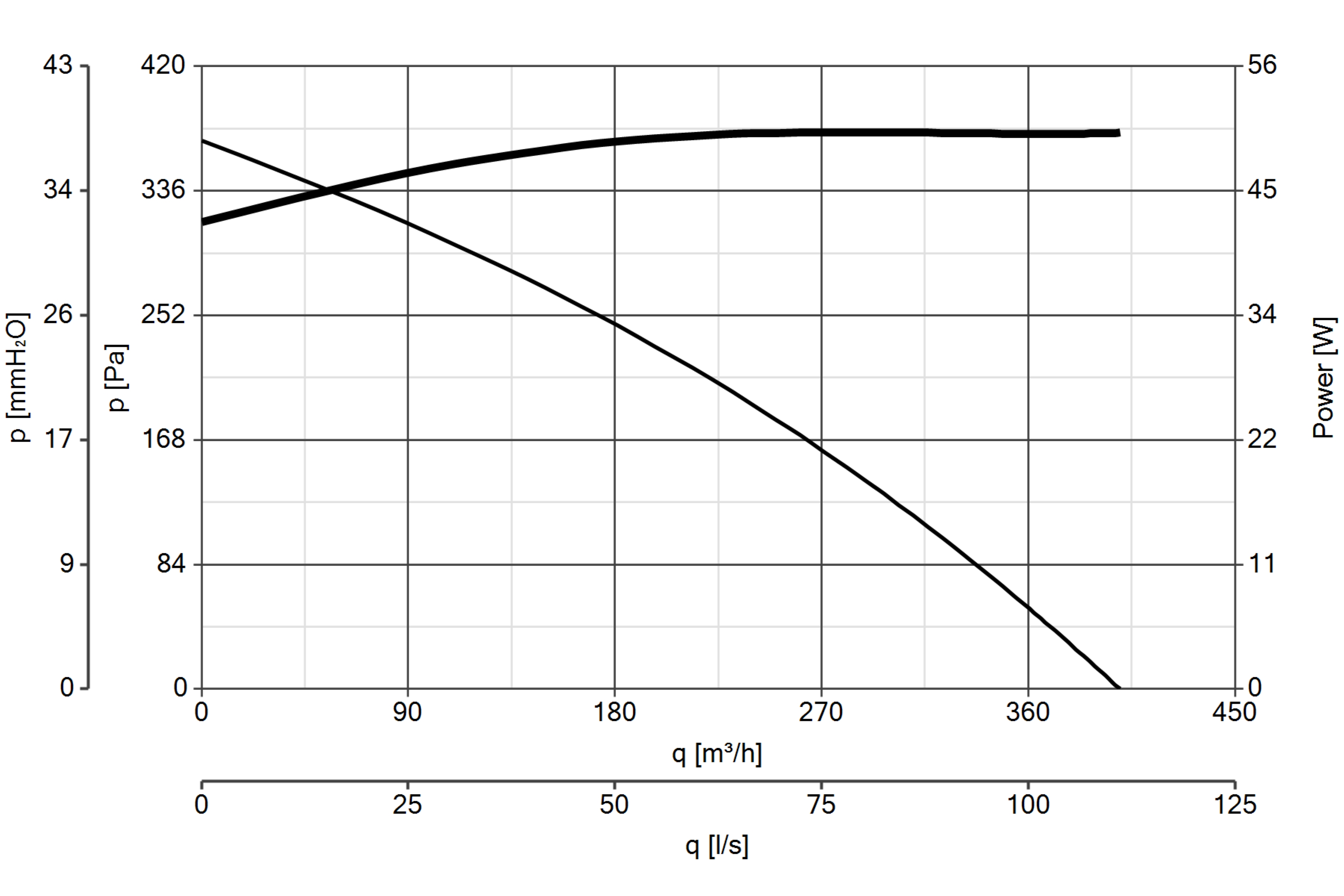

Curva_JPG_16253-Curve_per_Catalogo

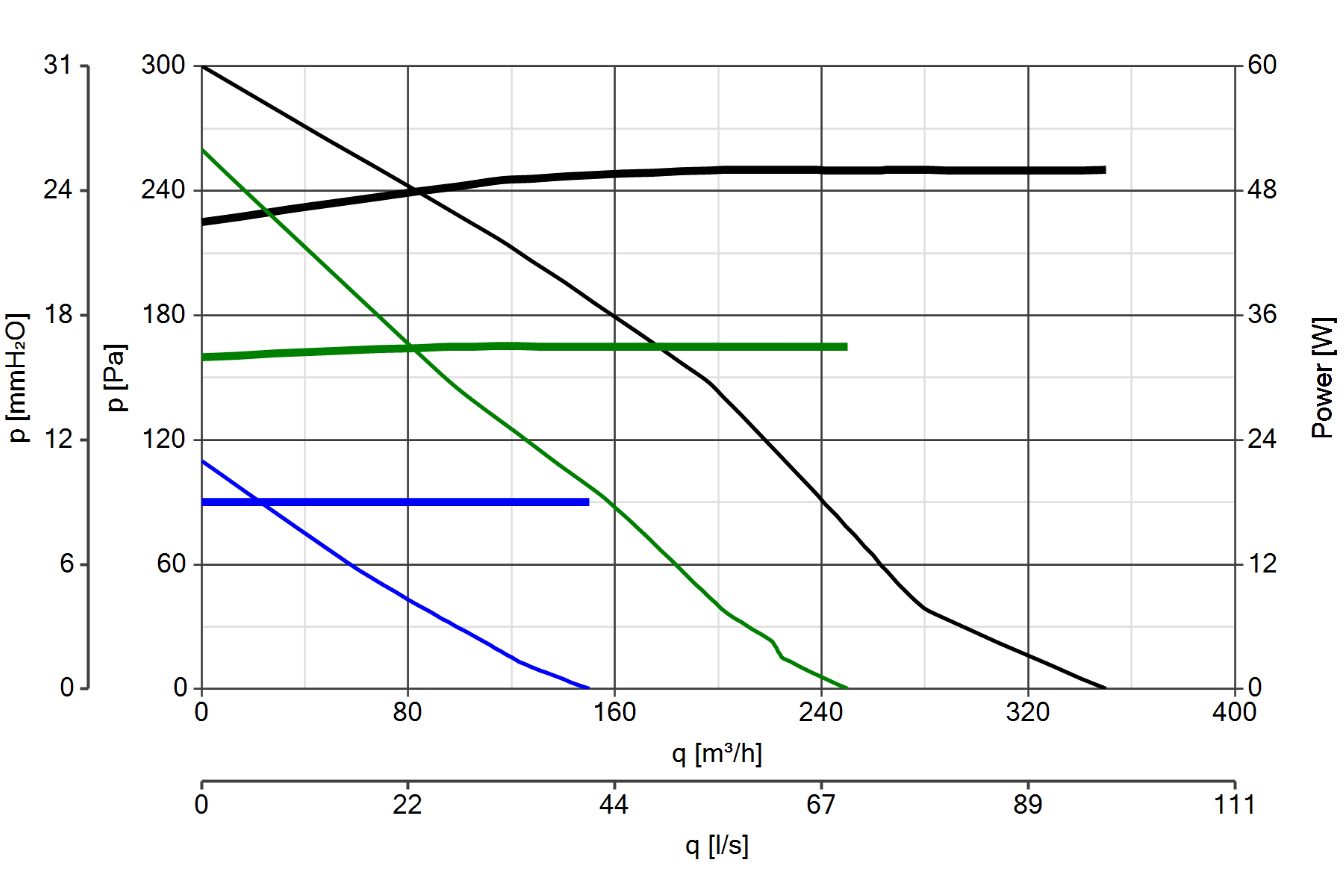

Curva_JPG_16253-Curve_per_Catalogo
