Descrizione

CA-RM 125 ES è un estrattore centrifugo specificamente progettato per la mitigazione del gas RADON laddove esso si presenti in concentrazioni superiori alle disposizioni di legge. La versione è concepita per l’installazione in condotti e vanta un elevatissimo (IPX7) grado di protezione all’acqua, che la rende particolarmente adatta all’installazione in pozzetti sotterranei soggetti a rischi di allagamento e previene i rischi di dispersione di gas radioattivo.

• Involucri in lamiera d’acciaio verniciata a polvere epossidica, sigillati mediante resine resistenti all’acqua ed alla luce, a garanzia di una perfetta tenuta nel tempo.
• Portamotore in lamiera d’acciaio zincata integrante i raddrizzatori di flusso, di geometria ottimizzata per massimizzare la resa del ventilatore, riducendo le perdite di carico e le emissioni sonore causate dall’insorgere di turbolenze.
• Ventilatore centrifugo costituito da girante a pale rovesce, progettata per garantire elevate pressioni a fronte di bassi consumi e così favorire il funzionamento continuo, 7/24, del prodotto. Motore a controllo elettronico (EC brushless), la stessa tecnologia adottata dalle più moderne vetture elettriche, regolabile in velocità con segnale 0-10 V e virtualmente esente da esigenze di manutenzione.
• Pannello comandi remoto (opzionale), a connessione filare e completo di display LCD, predisposto per l’installazione a parete e completo di sportello di accesso con serratura, per prevenire inappropriate alterazioni dei settaggi di impianto. Il dispositivo permette:
• l’impostazione indipendente, all’atto dell’installazione, della prestazione erogata da fino a 2 ventilatori
• Il controllo della sua corretta alimentazione
• Il monitoraggio del regolare funzionamento dei ventilatori.
• In presenza di flussostato (fornito in opzione), il controllo del regolare flusso d’aria estratto.
• La programmazione, su base oraria e scala settimanale, del funzionamento dei ventilatori asserviti
• La segnalazione, mediante avviso acustico e visualizzazione di codici di errore sul display, di eventuali malfunzionamenti del sistema. Il dispositivo è altresì predisposto per la connessione a sirene di allarme esterne.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,75
  • Corrente max assorbita a 4V (A)
    0,15
  • Corrente max assorbita a 6V (A)
    0,35
  • Corrente max assorbita a 8V (A)
    0,70
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    IP47
  • Isolamento
    I° classe
  • Peso (Kg)
    3,5
  • Potenza max assorbita a 10V (W)
    90
  • Potenza max assorbita a 4V (W)
    15
  • Potenza max assorbita a 6V (W)
    35
  • Potenza max assorbita a 8V (W)
    85
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    139
  • Portata max a 10V (m³/h)
    500
  • Portata max a 4V (l/s)
    60
  • Portata max a 4V (m³/h)
    215
  • Portata max a 6V (l/s)
    94
  • Portata max a 6V (m³/h)
    340
  • Portata max a 8V (l/s)
    136
  • Portata max a 8V (m³/h)
    490
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    77,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    59,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    68,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    75,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    75,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    56,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    66,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    73,8
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    62,9
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    44,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    53,8
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    61
  • Pressione max a 10V (mmH2O)
    57,5
  • Pressione max a 10V (Pa)
    564
  • Pressione max a 4V (mmH2O)
    10
  • Pressione max a 4V (Pa)
    98
  • Pressione max a 6V (mmH2O)
    28
  • Pressione max a 6V (Pa)
    274
  • Pressione max a 8V (mmH2O)
    55
  • Pressione max a 8V (Pa)
    539
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    59,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    41,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    51,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    57,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    57,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    38,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    49,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    56,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    42,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    23,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    33,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    40,5
  • RPM 10V
    3280
  • RPM 4V
    1750
  • RPM 6V
    2480
  • RPM 8V
    3210


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    413,63
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,139
  • Potenza elettrica assorbita effettiva [KW]
    0,085
  • Velocità frontale alla portata nominale [m/s]
    11,385
  • Pressione esterna nominale (?ps, ext) [Pa]
    85
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    180
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    43,5
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Dimensione A (mm)
    252
  • Dimensione B (mm)
    252
  • Dimensione C (mm)
    260
  • Dimensione D (mm)
    Ø 122
  • Dimensione E (mm)
    30
  • Dimensione F (mm)
    31
quota

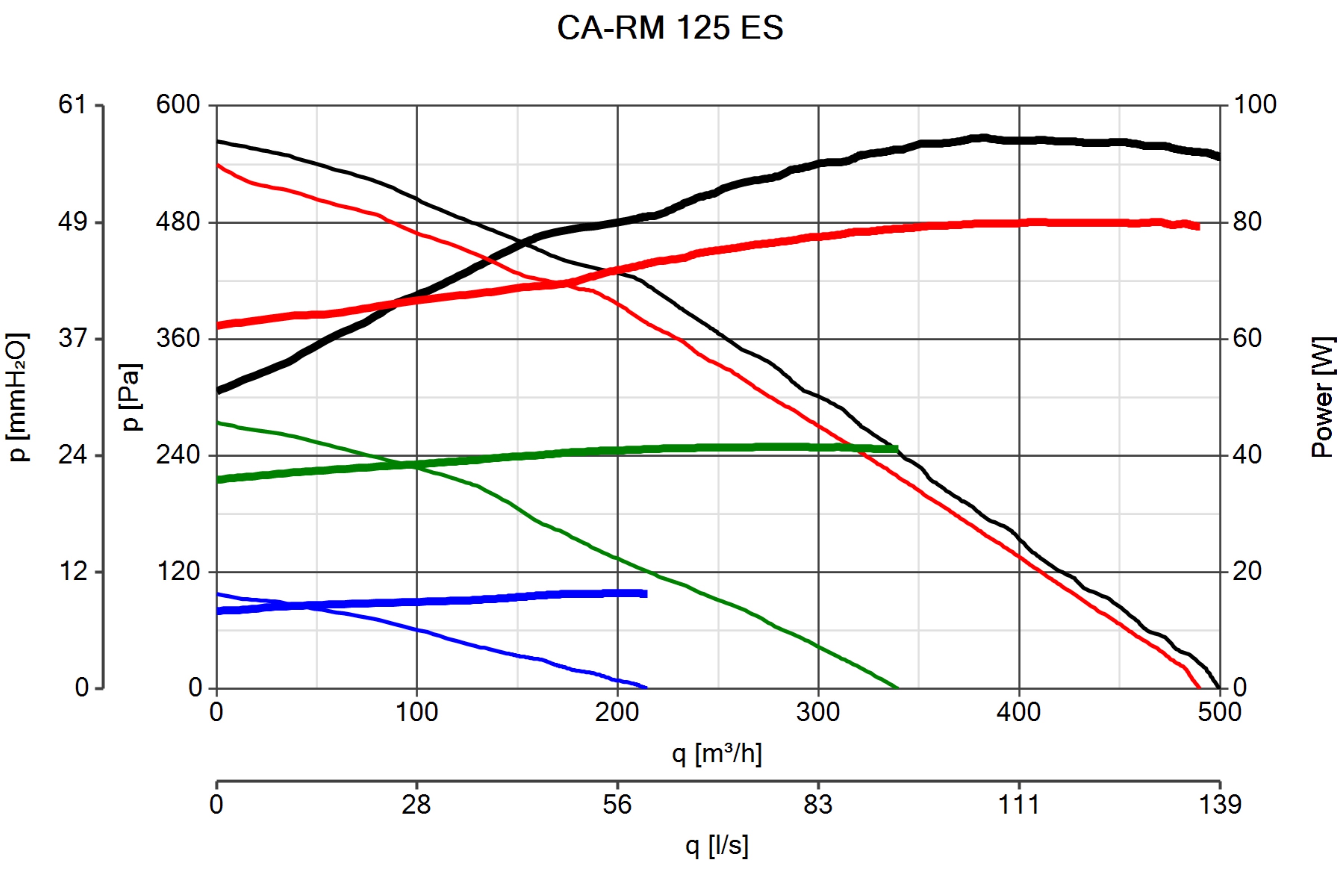

Curva_JPG_16278-Curve_per_Catalogo
