Descrizione

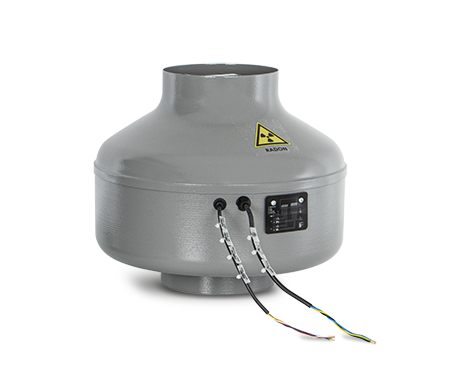

CA-RM 150 ES è un estrattore centrifugo specificamente progettato per la mitigazione del gas RADON laddove esso si presenti in concentrazioni superiori alle disposizioni di legge. La versione è concepita per l’installazione in condotti e vanta un elevatissimo (IPX7) grado di protezione all’acqua, che la rende particolarmente adatta all’installazione in pozzetti sotterranei soggetti a rischi di allagamento e previene i rischi di dispersione di gas radioattivo.

• Involucri in lamiera d’acciaio verniciata a polvere epossidica, sigillati mediante resine resistenti all’acqua ed alla luce, a garanzia di una perfetta tenuta nel tempo.
• Portamotore in lamiera d’acciaio zincata integrante i raddrizzatori di flusso, di geometria ottimizzata per massimizzare la resa del ventilatore, riducendo le perdite di carico e le emissioni sonore causate dall’insorgere di turbolenze.
• Ventilatore centrifugo costituito da girante a pale rovesce, progettata per garantire elevate pressioni a fronte di bassi consumi e così favorire il funzionamento continuo, 7/24, del prodotto. Motore a controllo elettronico (EC brushless), la stessa tecnologia adottata dalle più moderne vetture elettriche, regolabile in velocità con segnale 0-10 V e virtualmente esente da esigenze di manutenzione.
• Pannello comandi remoto (opzionale), a connessione filare e completo di display LCD, predisposto per l’installazione a parete e completo di sportello di accesso con serratura, per prevenire inappropriate alterazioni dei settaggi di impianto. Il dispositivo permette:
• l’impostazione indipendente, all’atto dell’installazione, della prestazione erogata da fino a 2 ventilatori
• Il controllo della sua corretta alimentazione
• Il monitoraggio del regolare funzionamento dei ventilatori.
• In presenza di flussostato (fornito in opzione), il controllo del regolare flusso d’aria estratto.
• La programmazione, su base oraria e scala settimanale, del funzionamento dei ventilatori asserviti
• La segnalazione, mediante avviso acustico e visualizzazione di codici di errore sul display, di eventuali malfunzionamenti del sistema. Il dispositivo è altresì predisposto per la connessione a sirene di allarme esterne.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    1,25
  • Corrente max assorbita a 4V (A)
    0,18
  • Corrente max assorbita a 6V (A)
    0,45
  • Corrente max assorbita a 8V (A)
    0,95
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    IP47
  • Isolamento
    I° classe
  • Peso (Kg)
    5,3
  • Potenza max assorbita a 10V (W)
    160
  • Potenza max assorbita a 4V (W)
    21
  • Potenza max assorbita a 6V (W)
    55
  • Potenza max assorbita a 8V (W)
    120
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    261
  • Portata max a 10V (m³/h)
    940
  • Portata max a 4V (l/s)
    126
  • Portata max a 4V (m³/h)
    455
  • Portata max a 6V (l/s)
    167
  • Portata max a 6V (m³/h)
    600
  • Portata max a 8V (l/s)
    238
  • Portata max a 8V (m³/h)
    855
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    80,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    68,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    72,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    79,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    77,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    58,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    68,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    75,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    67,9
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    49,6
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    59,3
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    66,1
  • Pressione max a 10V (mmH2O)
    92
  • Pressione max a 10V (Pa)
    902
  • Pressione max a 4V (mmH2O)
    17
  • Pressione max a 4V (Pa)
    167
  • Pressione max a 6V (mmH2O)
    36
  • Pressione max a 6V (Pa)
    353
  • Pressione max a 8V (mmH2O)
    63
  • Pressione max a 8V (Pa)
    618
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    63
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    45
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    55,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    61,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    59,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    41,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    51,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    57,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    47,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    29,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    38,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    45,5
  • RPM 10V
    3365
  • RPM 4V
    1620
  • RPM 6V
    2340
  • RPM 8V
    3060


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    343,60
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,256
  • Potenza elettrica assorbita effettiva [KW]
    0,160
  • Velocità frontale alla portata nominale [m/s]
    14,493
  • Pressione esterna nominale (?ps, ext) [Pa]
    135
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    165
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    47,9
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    NA
  • Dimensione A (mm)
    342
  • Dimensione B (mm)
    295
  • Dimensione C (mm)
    350
  • Dimensione D (mm)
    Ø 147
  • Dimensione E (mm)
    30
  • Dimensione F (mm)
    36
quota

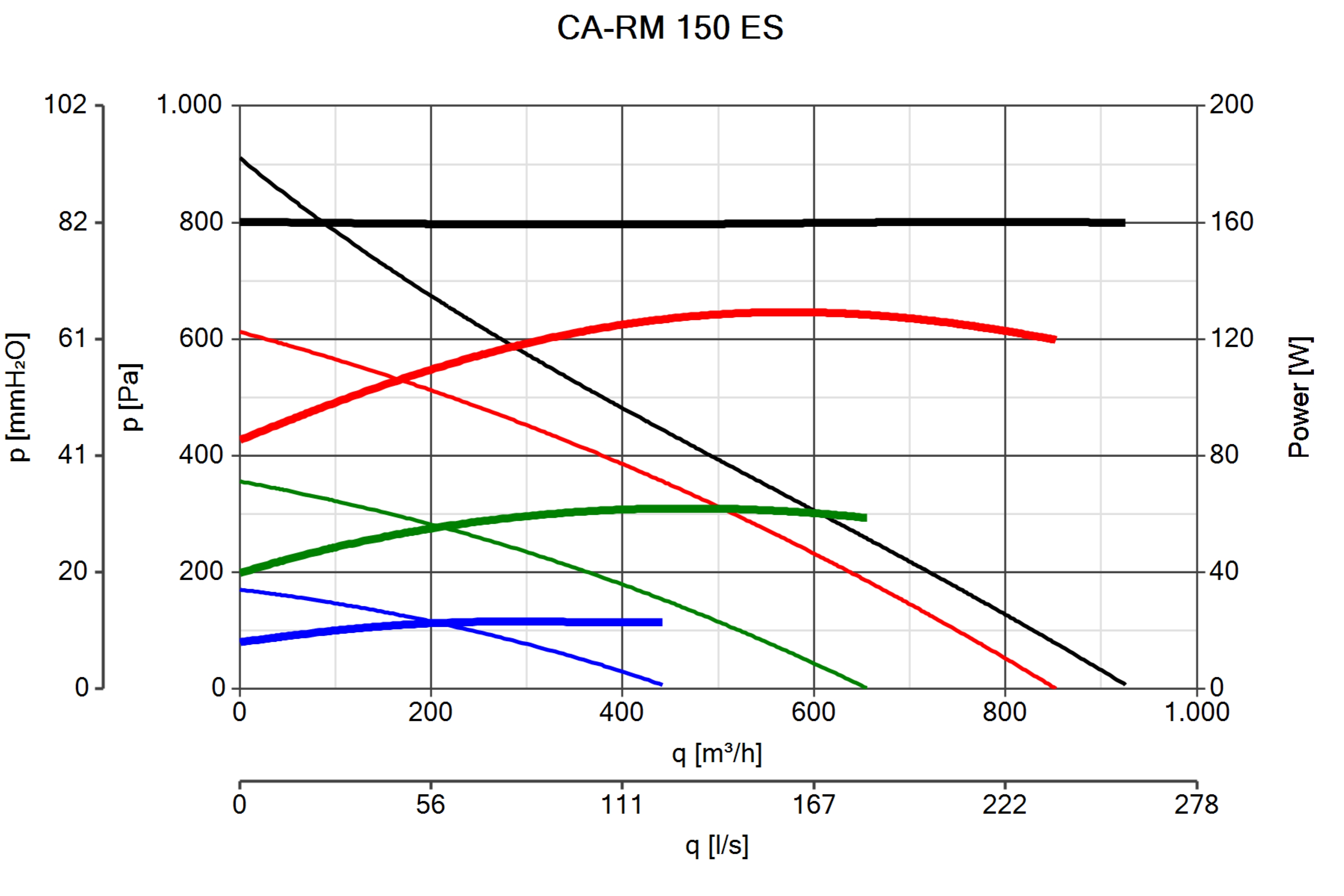

Curva_JPG_16279-Curve_per_Catalogo
