Codice 17144

LINEO 100

Aspiratori elicocentrifughi da condotto

Trova agenzia prodotto
fakeImg

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 100 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
  • CCC CCC
  • G-Mark G-Mark
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,11
  • Corrente max assorbita alla min vel. (A)
    0,09
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50/60
  • Grado Protezione IP
    44
  • Isolamento
    II° classe
  • Peso (Kg)
    2
  • Potenza assorbita max 60Hz (W)
    22
  • Potenza max assorbita alla max vel. (W)
    23
  • Potenza max assorbita alla min vel. (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    70,8
  • Portata max alla max vel. (m³/h)
    255
  • Portata max alla min vel. (l/s)
    50
  • Portata max alla min vel. (m³/h)
    180
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    56,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    49,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    53,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    45,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    50,0
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    41,6
  • Pressione max alla max vel. (mmH2O)
    16,5
  • Pressione max alla max vel. (Pa)
    161,9
  • Pressione max alla min vel. (mmH2O)
    13
  • Pressione max alla min vel. (Pa)
    127,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    39,0
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    31,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    36,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    28,0
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    29,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    21,2
  • RPM max
    2030
  • RPM min
    1520


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    188,5
  • Dimensione B (mm)
    211
  • Dimensione C (mm)
    303
  • Dimensione D (mm)
    96
  • Dimensione E (mm)
    101,5
  • Dimensione F (mm)
    189
  • Dimensione G (mm)
    90
  • Dimensione H (mm)
    80
  • Dimensione L (mm)
    60
  • Dimensione M (mm)
    5,5
quota

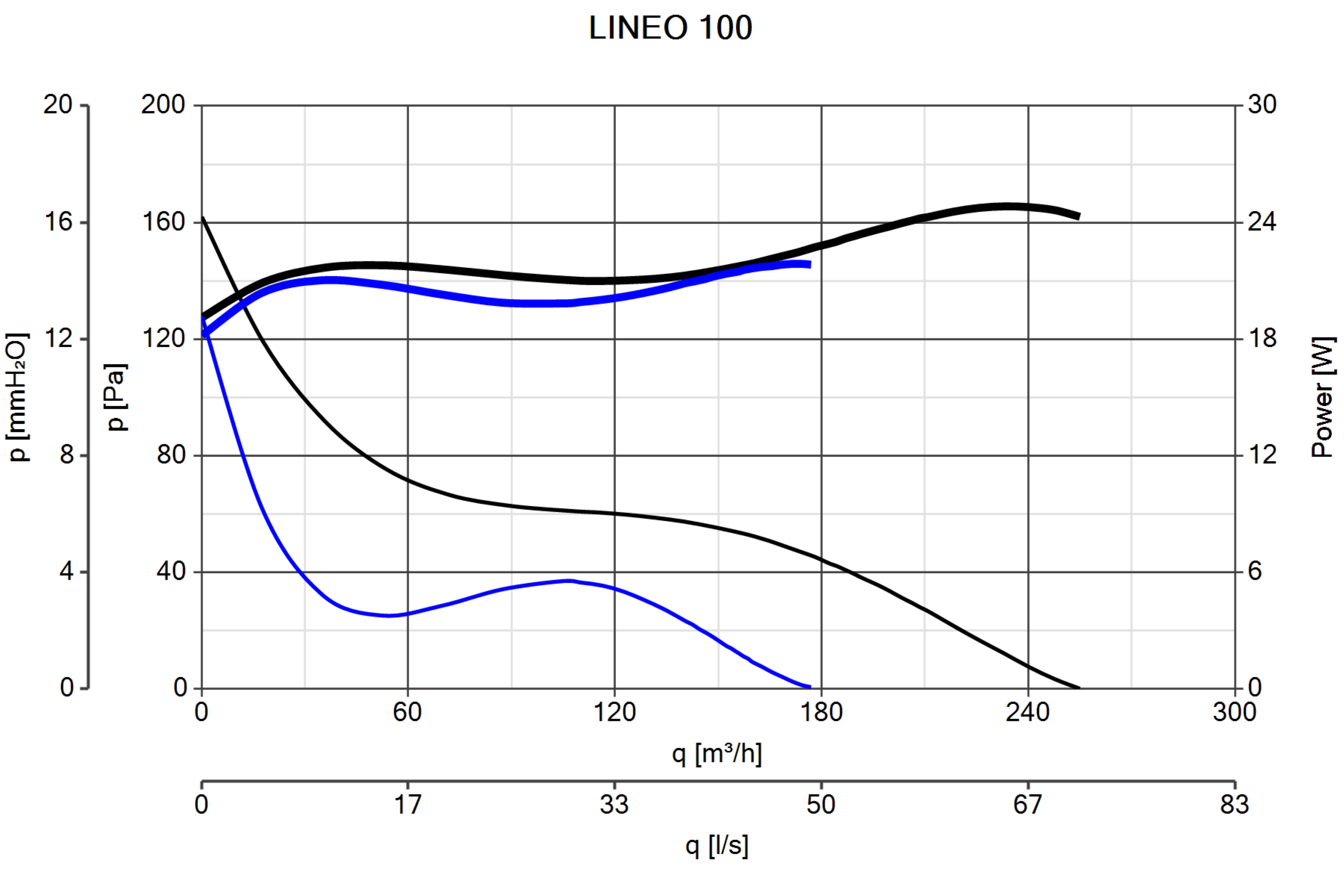

Curva_JPG_17144-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...
Vai alla scheda
C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
Vai alla scheda
C SMOKE
C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
Vai alla scheda
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
Vai alla scheda
C TIMER
C TIMER
Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...
Vai alla scheda
DUO
DUO
Interruttore/selettore di velocità.
Vai alla scheda
LINEO-G 100
LINEO-G 100
• Griglia di protezione.
Vai alla scheda
LINEO-PF 100
LINEO-PF 100
KIT INSTALLAZIONE IN PARALLELO
Vai alla scheda
IN-LINE-S 100
IN-LINE-S 100
Serranda di non ritorno. Diametro: 100 mm.
Vai alla scheda

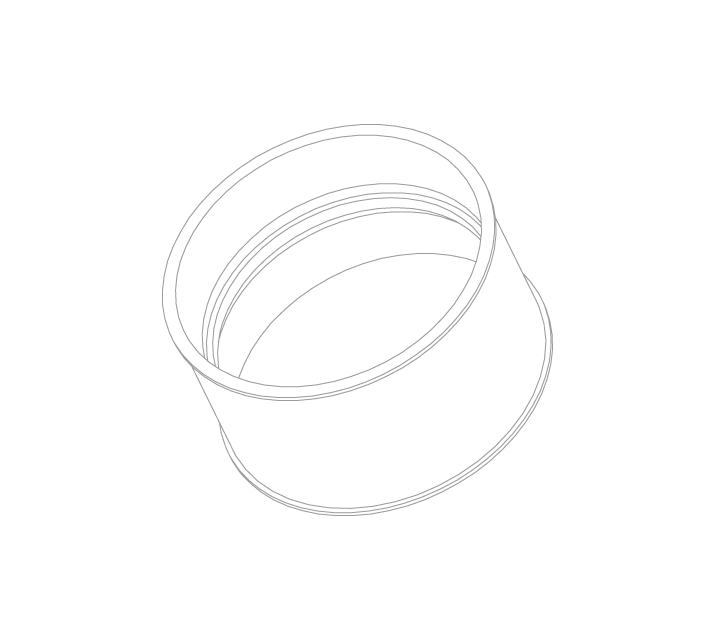

LINEO-C 100
