Codice 17146

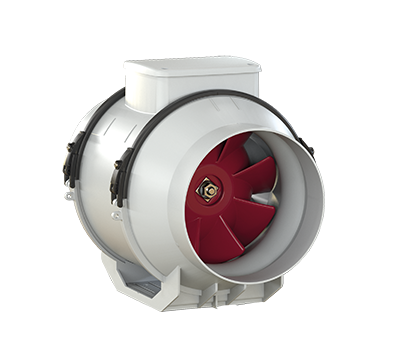

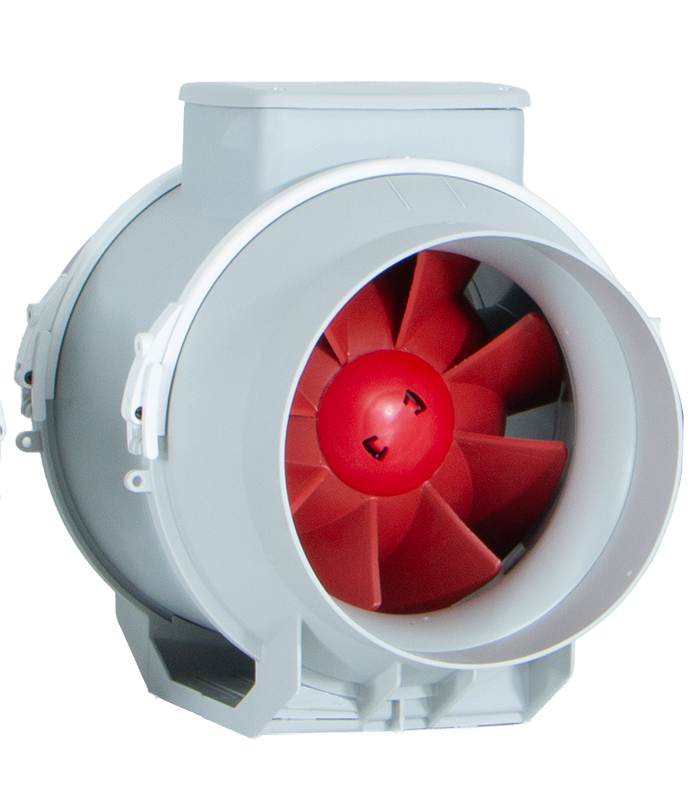

LINEO 150

Aspiratori elicocentrifughi da condotto

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 150 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
CCC
G-Mark
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,26
Corrente max assorbita alla min vel. (A)

0,18
Diametro Nominale Condotto (mm)

150
Frequenza (Hz)

50/60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

2,5
Potenza assorbita max 60Hz (W)

58
Potenza max assorbita alla max vel. (W)

58
Potenza max assorbita alla min vel. (W)

40
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max alla max vel. (l/s)

152,8
Portata max alla max vel. (m³/h)

550
Portata max alla min vel. (l/s)

106,9
Portata max alla min vel. (m³/h)

385
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

64,9

Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

55,5
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

63,9
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

56,2
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

55,6
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

45,4

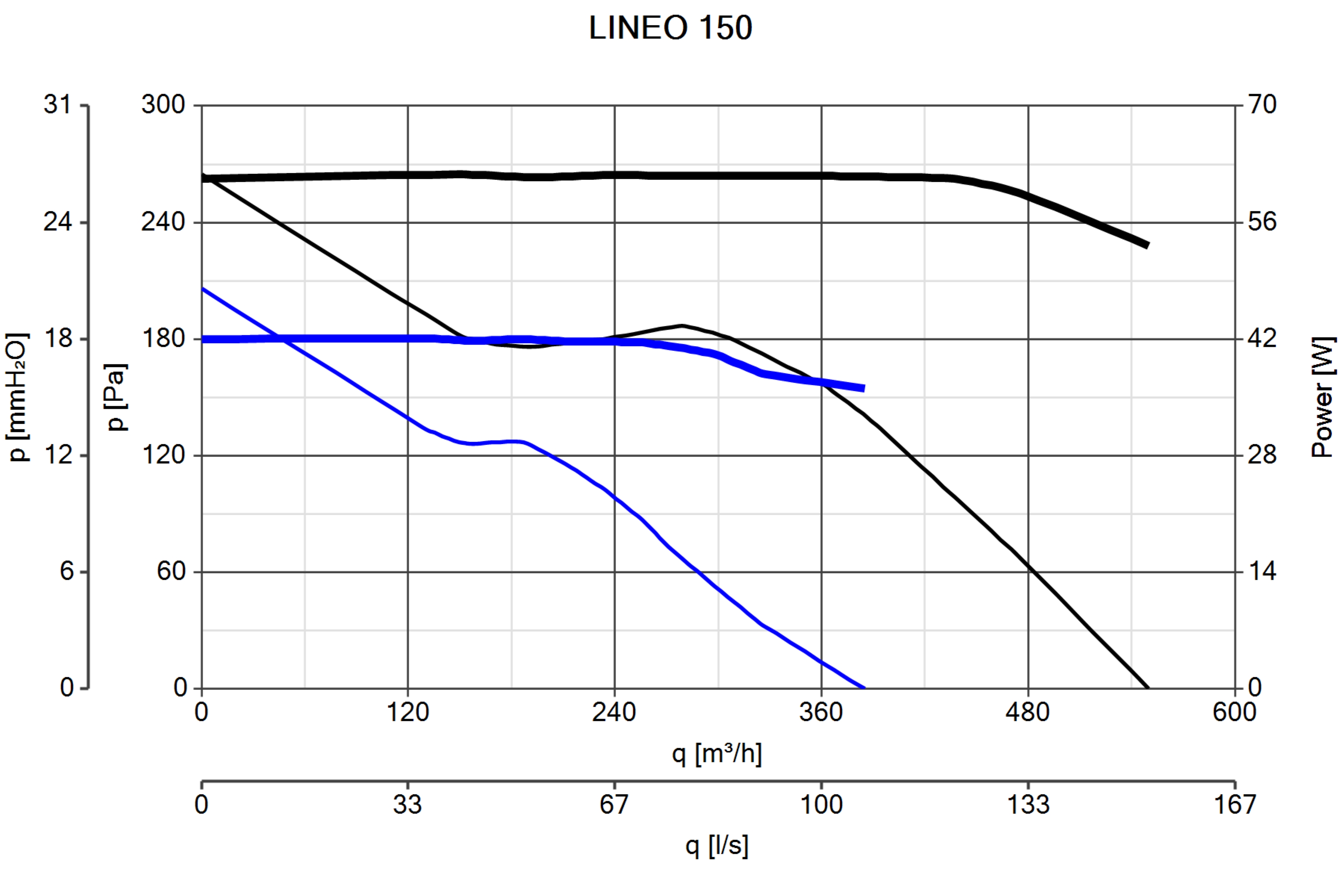

Pressione max alla max vel. (mmH2O)

27
Pressione max alla max vel. (Pa)

264,9
Pressione max alla min vel. (mmH2O)

21
Pressione max alla min vel. (Pa)

206
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

47,4
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

37,9
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

46,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

38,7
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

35,0
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

24,9
RPM max

2100
RPM min

1580

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

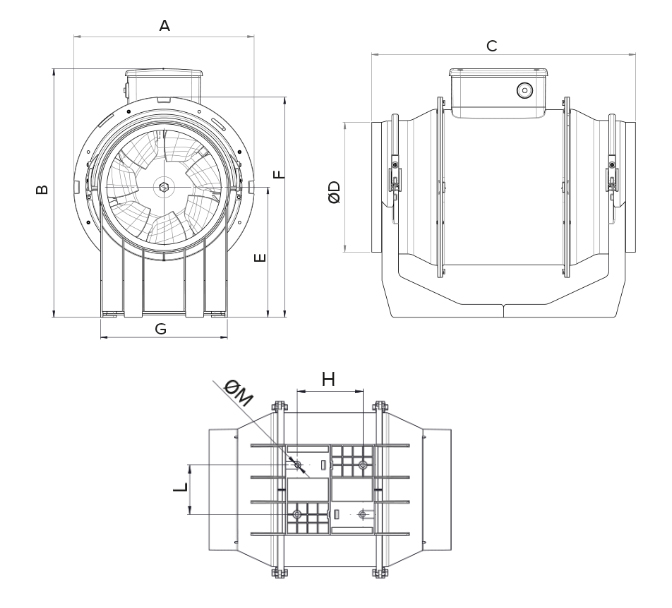

Dimensione A (mm)

214,5
Dimensione B (mm)

234
Dimensione C (mm)

294
Dimensione D (mm)

146
Dimensione E (mm)

112,5
Dimensione F (mm)

212
Dimensione G (mm)

110
Dimensione H (mm)

80
Dimensione L (mm)

60
Dimensione M (mm)

5,5
