Codice 17148

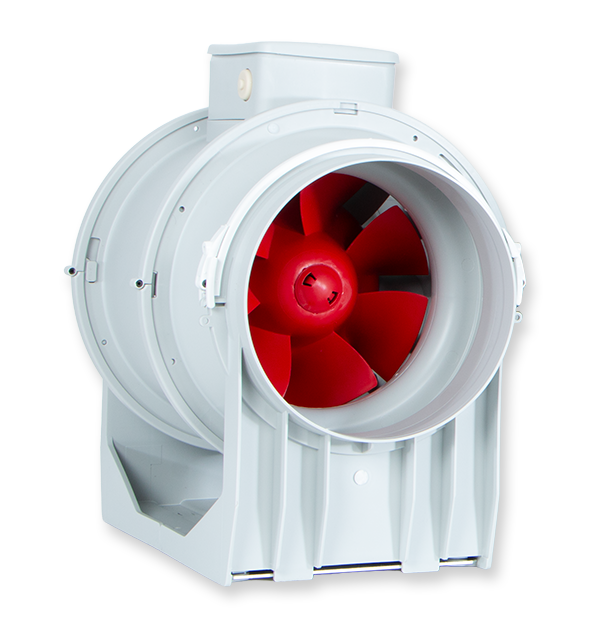

LINEO 200 Q

Aspiratori elicocentrifughi da condotto

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 200 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,37
Corrente max assorbita alla min vel. (A)

0,22
Diametro Nominale Condotto (mm)

200
Frequenza (Hz)

50/60
Grado Protezione IP

44
Isolamento

II° classe
Peso (Kg)

4,3
Potenza assorbita max 60Hz (W)

90
Potenza max assorbita alla max vel. (W)

75
Potenza max assorbita alla min vel. (W)

45
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max alla max vel. (l/s)

263,9
Portata max alla max vel. (m³/h)

950
Portata max alla min vel. (l/s)

194,4
Portata max alla min vel. (m³/h)

700
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

68,0

Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

61,9
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

68,3
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

59,5
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

57,4
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

47,1
Pressione max alla max vel. (mmH2O)

29
Pressione max alla max vel. (Pa)

284,5
Pressione max alla min vel. (mmH2O)

13
Pressione max alla min vel. (Pa)

127,5
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

50,4
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

44,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

50,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

42,0
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

36,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

26,6
RPM max

2740
RPM min

1780

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

234,5
Dimensione B (mm)

266
Dimensione C (mm)

300
Dimensione D (mm)

196
Dimensione E (mm)

125,5
Dimensione F (mm)

235
Dimensione G (mm)

140
Dimensione H (mm)

100
Dimensione L (mm)

94
Dimensione M (mm)

5,5

Sei interessato?

Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.

Contattaci Trova agenzia prodotto

Documentazione

A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

C TEMP

Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...

Vai alla scheda

C SMOKE

Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...

Vai alla scheda

C HCS

Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...

Vai alla scheda

C PIR

Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...

Vai alla scheda

C TIMER

Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...

Vai alla scheda

KIT SCB (TRASF.E.C.)

Kit per installazione ad incasso del gruppo comandi elettronico SCNR/M.

Vai alla scheda

C 1.5 (COMANDO EL. 1.5 A)

Gruppo comandi elettronico per ventilatori Vortice. Alimentazione monofase 220-240 V / 50-60 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCB. Colore b...

Vai alla scheda

IN-LINE-S 200

Serranda di non ritorno. Diametro: 200 mm.

Vai alla scheda

LINEO-PF 200

KIT INSTALLAZIONE IN PARALLELO

Vai alla scheda

LINEO-C 200

Kit installazione in parallelo

Vai alla scheda

LINEO-SF 500

Piastre applicazione in serie

Vai alla scheda

LINEO-G 200

Protection grille

Vai alla scheda

DUO

Interruttore/selettore di velocità.

Vai alla scheda

IREM D

Regolatore elettronico per installazione in scatola Standard DIN.
Questo regolatore elettronico di velocità è progettato per essere utilizzato in combinazione con un mot...

Vai alla scheda
