Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 125 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,13
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,14
  • Corrente max assorbita alla med vel. (A)
    0,11
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,12
  • Corrente max assorbita alla min vel. (A)
    0,09
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,10
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    3,6
  • Potenza max assorbita alla max vel. (W)
    27
  • Potenza max assorbita alla max vel. a 60Hz (W)
    28
  • Potenza max assorbita alla med vel. (W)
    24
  • Potenza max assorbita alla med vel. a 60Hz (W)
    24
  • Potenza max assorbita alla min vel. (W)
    11
  • Potenza max assorbita alla min vel. a 60Hz (W)
    13
  • Temp. ambiente max funzionamento continuativo (°C)
    45
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    45
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    88,9
  • Portata max alla max vel. (m³/h)
    320
  • Portata max alla max vel. a 60Hz (l/s)
    80,6
  • Portata max alla max vel. a 60Hz (m³/h)
    290
  • Portata max alla med vel. (l/s)
    69,4
  • Portata max alla med vel. (m³/h)
    250
  • Portata max alla med vel. a 60Hz (l/s)
    65,3
  • Portata max alla med vel. a 60Hz (m³/h)
    235
  • Portata max alla min vel. (l/s)
    52,8
  • Portata max alla min vel. (m³/h)
    190
  • Portata max alla min vel. a 60Hz (l/s)
    52,8
  • Portata max alla min vel. a 60Hz (m³/h)
    190
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    70,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    71,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    64,2
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    63,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    60,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    62,0
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    70,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    68,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    64,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    62,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    60,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    59,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    45,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    43,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    41,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    40,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    36,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    37,4

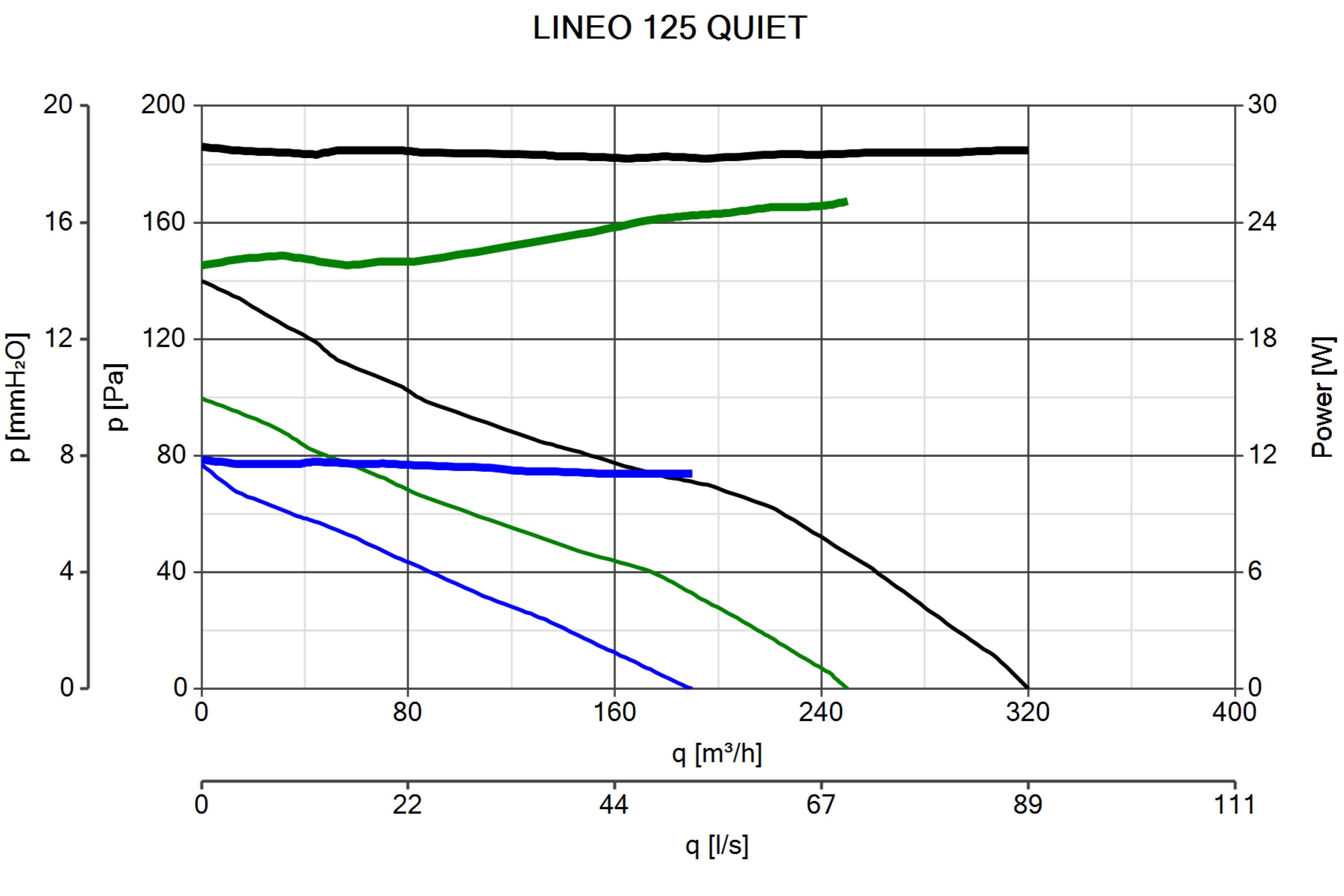

  • Pressione max alla max vel. (mmH2O)
    14
  • Pressione max alla max vel. (Pa)
    137,3
  • Pressione max alla max vel. a 60Hz (mmH2O)
    13,5
  • Pressione max alla max vel. a 60Hz (Pa)
    132,4
  • Pressione max alla med vel. (mmH2O)
    10
  • Pressione max alla med vel. (Pa)
    98,1
  • Pressione max alla med vel. a 60Hz (mmH2O)
    11
  • Pressione max alla med vel. a 60Hz (Pa)
    103
  • Pressione max alla min vel. (mmH2O)
    8
  • Pressione max alla min vel. (Pa)
    78,5
  • Pressione max alla min vel. a 60Hz (mmH2O)
    7,1
  • Pressione max alla min vel. a 60Hz (Pa)
    69,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    52,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    53,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    46,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    45,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    42,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    44,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    53,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    51,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    46,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    45,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    43
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    42,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    25
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    23
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    21,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    19,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    15,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    16,9
  • RPM max
    1880
  • RPM max a 60Hz
    1725
  • RPM med
    1475
  • RPM med a 60Hz
    1435
  • RPM min
    1125
  • RPM min a 60Hz
    1180
  • Dimensione A (mm)
    210
  • Dimensione B (mm)
    294,5
  • Dimensione C (mm)
    504,5
  • Dimensione D (mm)
    Ø 122
  • Dimensione E (mm)
    130
  • Dimensione F (mm)
    235
  • Dimensione G (mm)
    135
  • Dimensione H (mm)
    120
  • Dimensione L (mm)
    67,5
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    320
