Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 160 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,22
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,24
  • Corrente max assorbita alla med vel. (A)
    0,17
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,18
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,14
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    5,4
  • Potenza max assorbita alla max vel. (W)
    50
  • Potenza max assorbita alla max vel. a 60Hz (W)
    58
  • Potenza max assorbita alla med vel. (W)
    37
  • Potenza max assorbita alla med vel. a 60Hz (W)
    38
  • Potenza max assorbita alla min vel. (W)
    24
  • Potenza max assorbita alla min vel. a 60Hz (W)
    23
  • Temp. ambiente max funzionamento continuativo (°C)
    55
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    141,7
  • Portata max alla max vel. (m³/h)
    510
  • Portata max alla max vel. a 60Hz (l/s)
    134,7
  • Portata max alla max vel. a 60Hz (m³/h)
    485
  • Portata max alla med vel. (l/s)
    97,2
  • Portata max alla med vel. (m³/h)
    350
  • Portata max alla med vel. a 60Hz (l/s)
    90,3
  • Portata max alla med vel. a 60Hz (m³/h)
    325
  • Portata max alla min vel. (l/s)
    70,8
  • Portata max alla min vel. (m³/h)
    255
  • Portata max alla min vel. a 60Hz (l/s)
    66,7
  • Portata max alla min vel. a 60Hz (m³/h)
    240
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    60,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    50
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    41,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    59,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    49,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    42,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    50,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    43
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    34,6
  • Pressione max alla max vel. (mmH2O)
    21,5
  • Pressione max alla max vel. (Pa)
    210,9
  • Pressione max alla max vel. a 60Hz (mmH2O)
    24,5
  • Pressione max alla max vel. a 60Hz (Pa)
    240,3
  • Pressione max alla med vel. (mmH2O)
    15,5
  • Pressione max alla med vel. (Pa)
    152
  • Pressione max alla med vel. a 60Hz (mmH2O)
    15,3
  • Pressione max alla med vel. a 60Hz (Pa)
    150
  • Pressione max alla min vel. (mmH2O)
    10,5
  • Pressione max alla min vel. (Pa)
    103
  • Pressione max alla min vel. a 60Hz (mmH2O)
    8,6
  • Pressione max alla min vel. a 60Hz (Pa)
    84,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    42,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    32,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    24,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    42
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    31,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    24,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    30,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    22,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    14,1
  • RPM max
    2030
  • RPM max a 60Hz
    1935
  • RPM med
    1430
  • RPM med a 60Hz
    1285
  • RPM min
    1040
  • RPM min a 60Hz
    980


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    232
  • Dimensione B (mm)
    320,5
  • Dimensione C (mm)
    570
  • Dimensione D (mm)
    Ø 156,5
  • Dimensione E (mm)
    145
  • Dimensione F (mm)
    261,5
  • Dimensione G (mm)
    170
  • Dimensione H (mm)
    135
  • Dimensione L (mm)
    85
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    360
quota

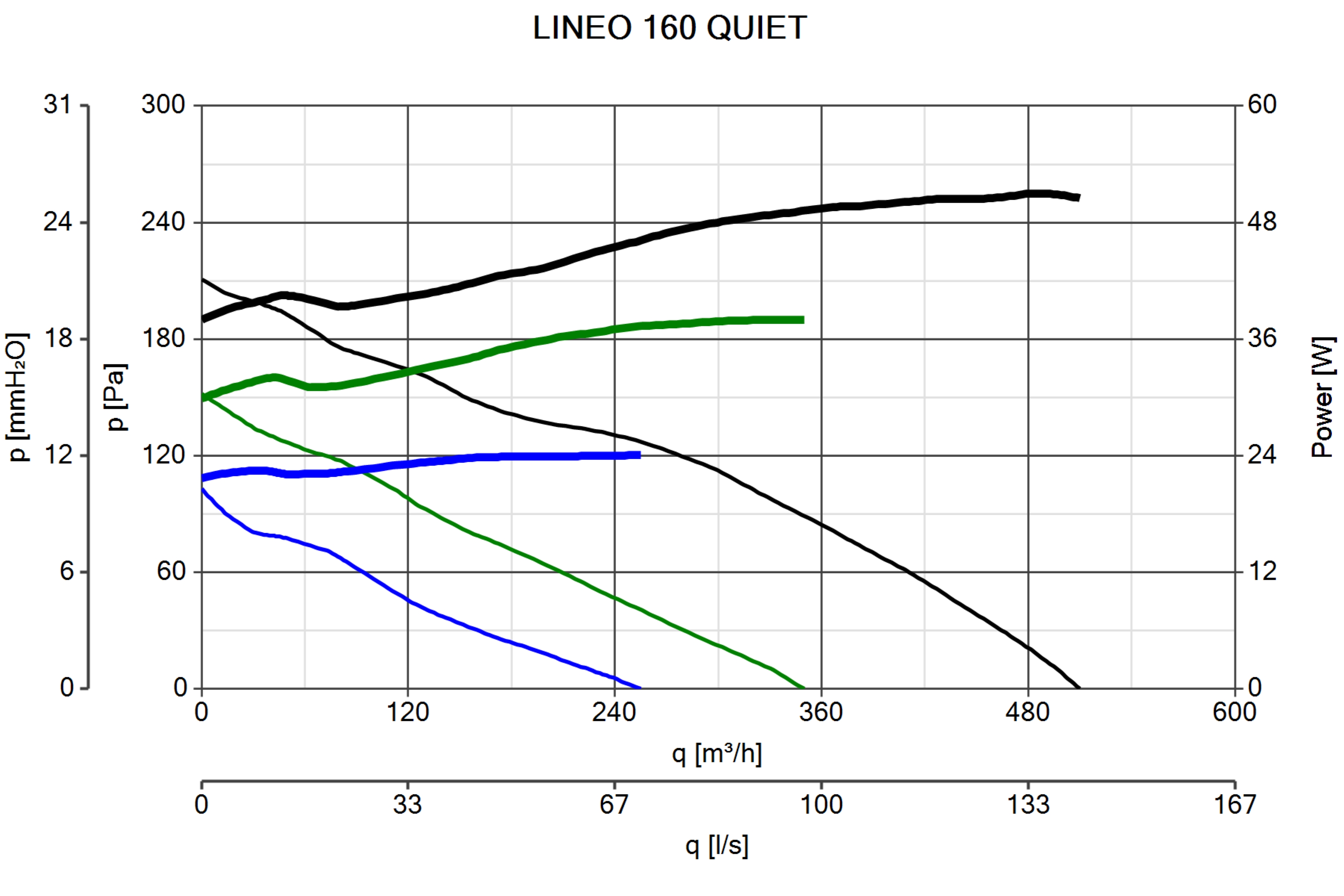

Curva_JPG_17163-Curve_per_Catalogo
