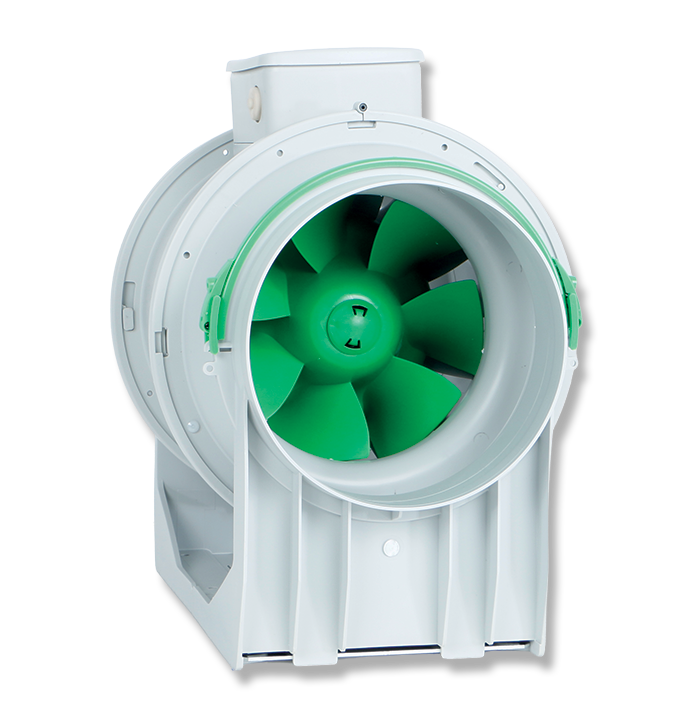

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 200 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,80
  • Corrente max assorbita a 2V (A)
    0,09
  • Corrente max assorbita a 4V (A)
    0,19
  • Corrente max assorbita a 6V (A)
    0,28
  • Corrente max assorbita a 8V (A)
    0,53
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    200
  • Peso (Kg)
    4,6
  • Potenza max assorbita a 10V (W)
    90
  • Potenza max assorbita a 2V (W)
    6,3
  • Potenza max assorbita a 4V (W)
    15,8
  • Potenza max assorbita a 6V (W)
    25,7
  • Potenza max assorbita a 8V (W)
    52,8
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    305,6
  • Portata max a 10V (m³/h)
    1100
  • Portata max a 2V (l/s)
    86,1
  • Portata max a 2V (m3/h)
    310
  • Portata max a 4V (l/s)
    155,6
  • Portata max a 4V (m³/h)
    560
  • Portata max a 6V (l/s)
    194,4
  • Portata max a 6V (m³/h)
    700
  • Portata max a 8V (l/s)
    255,6
  • Portata max a 8V (m³/h)
    920
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    89,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V
    59,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    78,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    83,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    86,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    88,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 2V
    58,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    77,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    82,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    85,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    65
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 2V
    37,5
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    55,6
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    60,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    62,8
  • Pressione max a 10V (mmH2O)
    34,9
  • Pressione max a 10V (Pa)
    342,3
  • Pressione max a 2V (mmH2O)
    3
  • Pressione max a 2V (Pa)
    29,4
  • Pressione max a 4V (mmH2O)
    9,2
  • Pressione max a 4V (Pa)
    90,2
  • Pressione max a 6V (mmH2O)
    14,4
  • Pressione max a 6V (Pa)
    141,2
  • Pressione max a 8V (mmH2O)
    24
  • Pressione max a 8V (Pa)
    235,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    71,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V
    41,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    60,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    66,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    69,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    70,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V
    40,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    60
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    65,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    67,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    44,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V
    16,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    35,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    39,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    42,3
  • RPM 10V
    2680
  • RPM 2V
    760
  • RPM 4V
    1380
  • RPM 6V
    1700
  • RPM 8V
    2220


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    270
  • Dimensione B (mm)
    372,5
  • Dimensione C (mm)
    396
  • Dimensione D (mm)
    Ø 194,5
  • Dimensione E (mm)
    195
  • Dimensione F (mm)
    330
  • Dimensione G (mm)
    190
  • Dimensione H (mm)
    120
  • Dimensione L (mm)
    155
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    280
quota

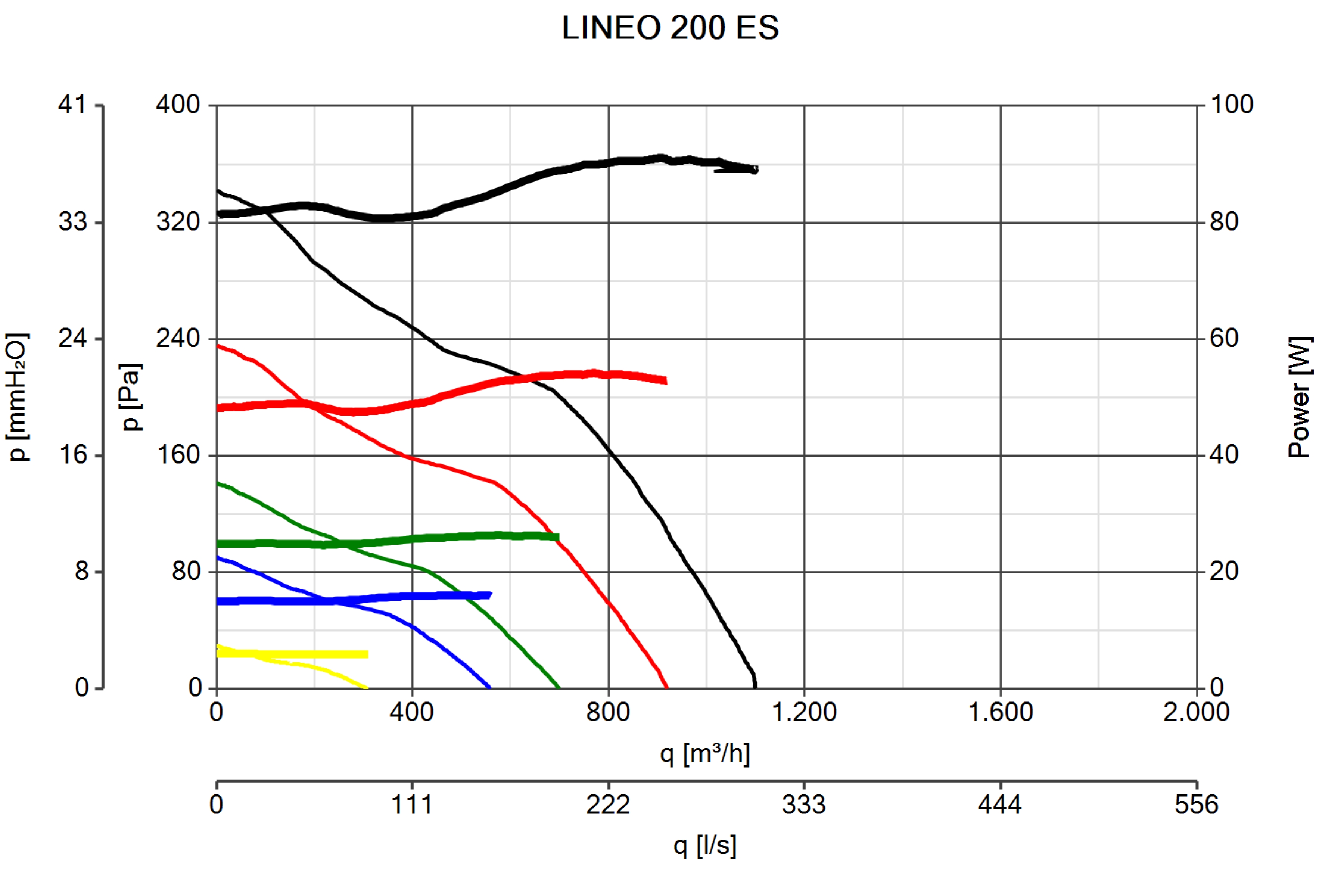

Curva_JPG_17167-Curve_per_Catalogo
