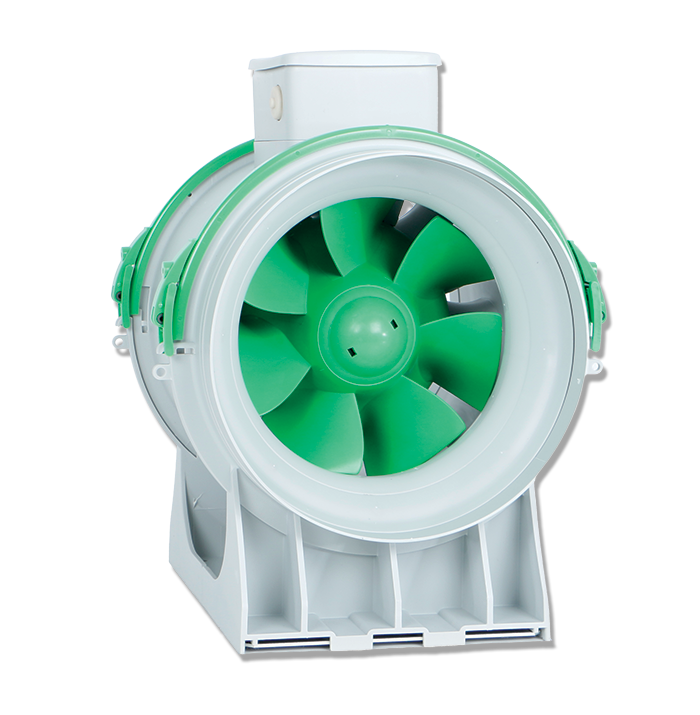

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 250 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    1,00
  • Corrente max assorbita a 2V (A)
    0,09
  • Corrente max assorbita a 4V (A)
    0,17
  • Corrente max assorbita a 6V (A)
    0,28
  • Corrente max assorbita a 8V (A)
    0,61
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    250
  • Peso (Kg)
    5
  • Potenza max assorbita a 10V (W)
    126
  • Potenza max assorbita a 2V (W)
    7
  • Potenza max assorbita a 4V (W)
    20
  • Potenza max assorbita a 6V (W)
    35
  • Potenza max assorbita a 8V (W)
    75
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    409,7
  • Portata max a 10V (m³/h)
    1475
  • Portata max a 2V (l/s)
    120,8
  • Portata max a 2V (m3/h)
    435
  • Portata max a 4V (l/s)
    209,7
  • Portata max a 4V (m³/h)
    755
  • Portata max a 6V (l/s)
    259,7
  • Portata max a 6V (m³/h)
    935
  • Portata max a 8V (l/s)
    343,1
  • Portata max a 8V (m³/h)
    1235
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    88,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V
    62
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    72,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    77,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    84,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    88,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 2V
    61
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    71,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    77,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    84,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    64,5
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 2V
    41,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    48,9
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    53,7
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    60,4
  • Pressione max a 10V (mmH2O)
    40,4
  • Pressione max a 10V (Pa)
    396,2
  • Pressione max a 2V (mmH2O)
    3,9
  • Pressione max a 2V (Pa)
    38,2
  • Pressione max a 4V (mmH2O)
    11,0
  • Pressione max a 4V (Pa)
    107,9
  • Pressione max a 6V (mmH2O)
    16,9
  • Pressione max a 6V (Pa)
    165,7
  • Pressione max a 8V (mmH2O)
    28,9
  • Pressione max a 8V (Pa)
    283,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    71,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V
    44,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    54,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    60,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    67,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    70,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V
    43,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    54,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    59,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    66,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    44
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V
    20,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    28,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    33,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    39,9
  • RPM 10V
    2690
  • RPM 2V
    840
  • RPM 4V
    1390
  • RPM 6V
    1720
  • RPM 8V
    2250


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    300
  • Dimensione B (mm)
    377,5
  • Dimensione C (mm)
    322
  • Dimensione D (mm)
    Ø 243
  • Dimensione E (mm)
    190
  • Dimensione F (mm)
    329
  • Dimensione G (mm)
    200
  • Dimensione H (mm)
    70
  • Dimensione L (mm)
    170
  • Dimensione M (mm)
    Ø 6,5
  • Dimensione N (mm)
    174,5
quota

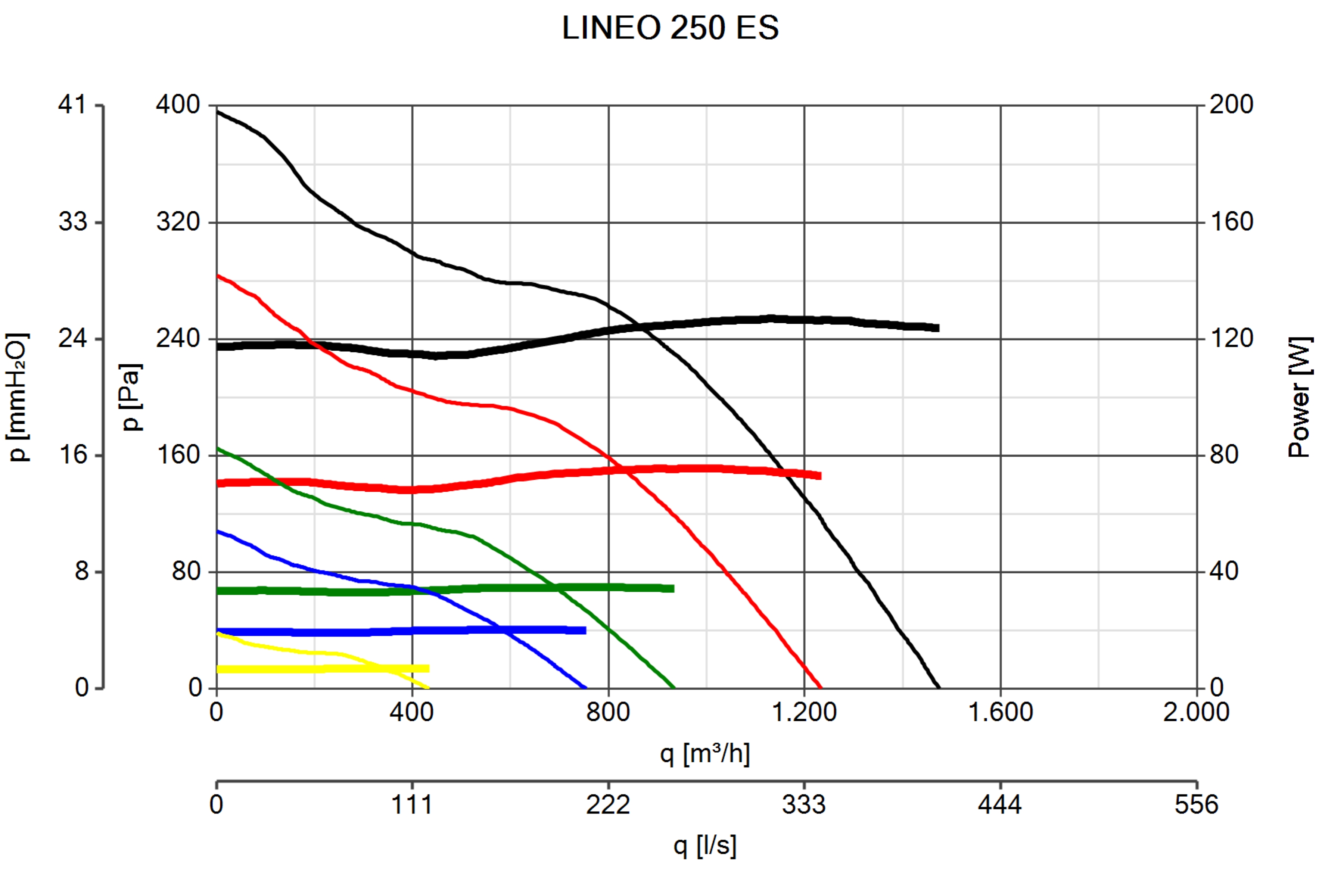

Curva_JPG_17168-Curve_per_Catalogo
