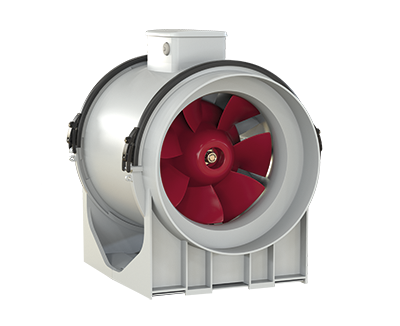

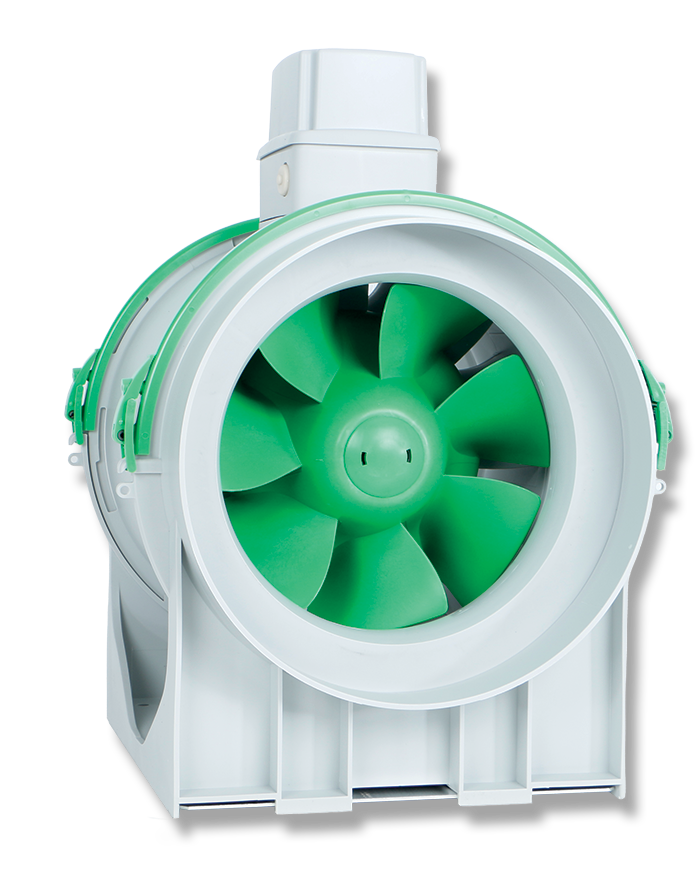

Descrizione
• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 315 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
• Diametro nominale 315 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Certificazioni
-
IMQ
-
Download
CE
-
UKCA
Scheda Tecnica
-
Corrente max assorbita a 10V (A)1,75
-
Corrente max assorbita a 4V (A)0,37
-
Corrente max assorbita a 6V (A)0,63
-
Corrente max assorbita a 8V (A)1,32
-
Diametro Nominale Condotto (mm)315
-
Frequenza (Hz)50-60
-
Grado Protezione IP45
-
IsolamentoII° classe
-
Peso (Kg)9,2
-
Potenza max assorbita a 10V (W)230
-
Potenza max assorbita a 4V (W)45
-
Potenza max assorbita a 6V (W)77
-
Potenza max assorbita a 8V (W)170
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-

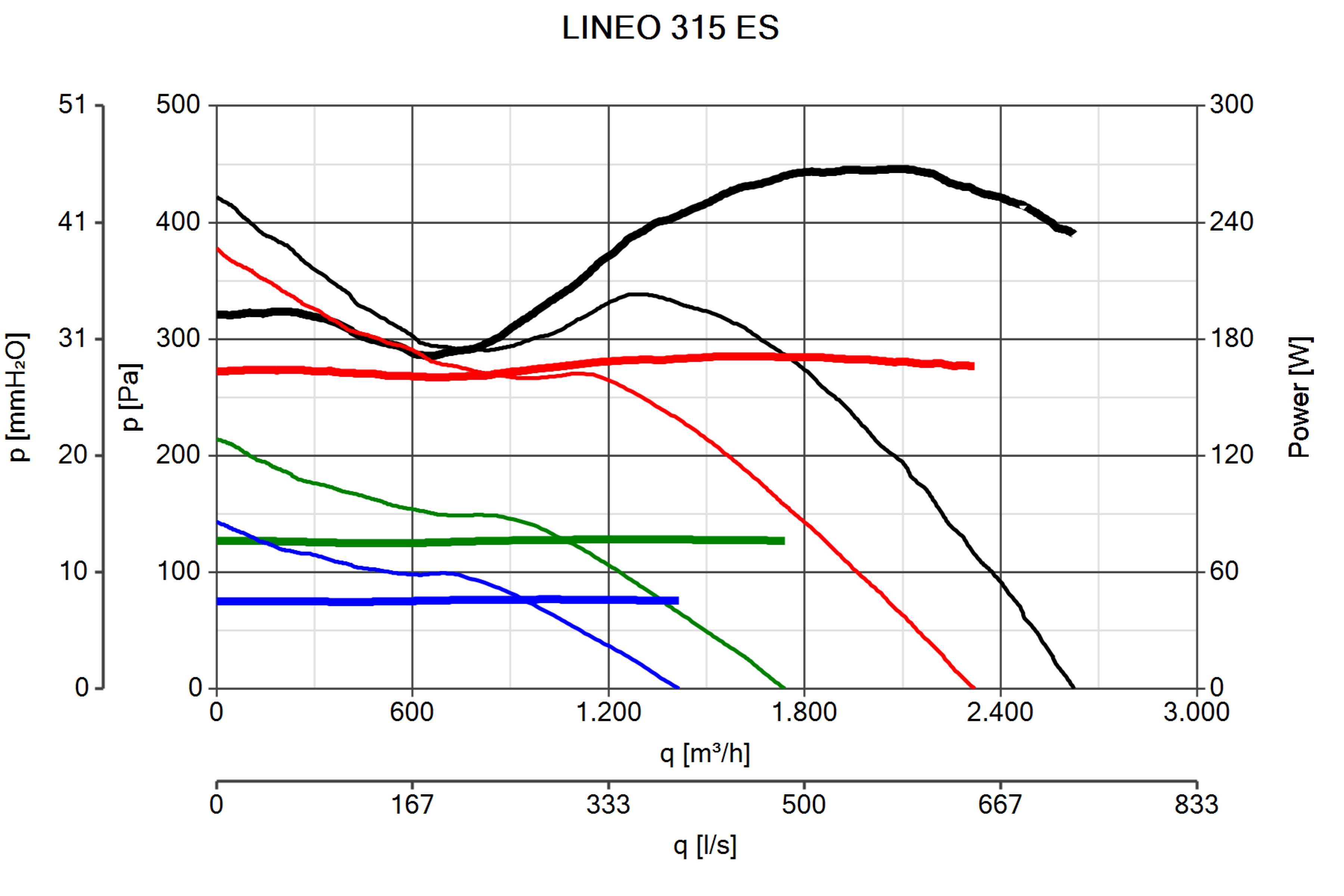

Portata max a 10V (l/s)729,2
-
Portata max a 10V (m³/h)2625
-
Portata max a 4V (l/s)393,1
-
Portata max a 4V (m³/h)1415
-
Portata max a 6V (l/s)483,3
-
Portata max a 6V (m³/h)1740
-
Portata max a 8V (l/s)644,4
-
Portata max a 8V (m³/h)2320
-
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V92,8
-
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V83,1
-
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V88
-
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V90,7
-
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V90
-
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V80,8
-
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V88,2
-
Potenza sonora Lw [dB (A)] IN MANDATA - a 8V88,8
-
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V68,1
-
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V63
-
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V64,6
-
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V65,3
-
Pressione max a 10V (mmH2O)43
-
Pressione max a 10V (Pa)421,7
-
Pressione max a 4V (mmH2O)14,6
-
Pressione max a 4V (Pa)143,2
-
Pressione max a 6V (mmH2O)21,9
-
Pressione max a 6V (Pa)214,8
-
Pressione max a 8V (mmH2O)38,6
-
Pressione max a 8V (Pa)378,6
-
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V75,3
-
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V65,6
-
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V70,4
-
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V73,2
-
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V72,4
-
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V63,3
-
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V70,6
-
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V71,2
-
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V47,5
-
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V42,5
-
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V44
-
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V44,8
-
RPM 10V2370
-
RPM 4V1300
-
RPM 6V1600
-
RPM 8V2130
-
Dimensione A (mm)373
-
Dimensione B (mm)506
-
Dimensione C (mm)420
-
Dimensione D (mm)Ø 307
-
Dimensione E (mm)224
-
Dimensione F (mm)398
-
Dimensione G (mm)309
-
Dimensione H (mm)110
-
Dimensione L (mm)255
-
Dimensione M (mm)Ø 8,5
-
Dimensione N (mm)259,5
