Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 100 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,26
  • Corrente max assorbita a 2V (A)
    0,08
  • Corrente max assorbita a 4V (A)
    0,09
  • Corrente max assorbita a 6V (A)
    0,12
  • Corrente max assorbita a 8V (A)
    0,18
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    3,8
  • Potenza max assorbita a 10V (W)
    23
  • Potenza max assorbita a 2V (W)
    3,6
  • Potenza max assorbita a 4V (W)
    6,2
  • Potenza max assorbita a 6V (W)
    8,3
  • Potenza max assorbita a 8V (W)
    14,7
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    83,3
  • Portata max a 10V (m³/h)
    300
  • Portata max a 2V (l/s)
    13,6
  • Portata max a 2V (m3/h)
    49
  • Portata max a 4V (l/s)
    37,5
  • Portata max a 4V (m³/h)
    135
  • Portata max a 6V (l/s)
    48,6
  • Portata max a 6V (m³/h)
    175
  • Portata max a 8V (l/s)
    69,4
  • Portata max a 8V (m³/h)
    250
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    55,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V
    46,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    37,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    42,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    53,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    58,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 2V
    44
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    38,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    43,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    54,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    51,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 2V
    29,3
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    30,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    36,4
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    45,3
  • Pressione max a 10V (mmH2O)
    24,8
  • Pressione max a 10V (Pa)
    243,2
  • Pressione max a 2V (mmH2O)
    0,5
  • Pressione max a 2V (Pa)
    4,9
  • Pressione max a 4V (mmH2O)
    3,5
  • Pressione max a 4V (Pa)
    34,3
  • Pressione max a 6V (mmH2O)
    58
  • Pressione max a 6V (Pa)
    56,9
  • Pressione max a 8V (mmH2O)
    11,4
  • Pressione max a 8V (Pa)
    111,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    38,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V
    29,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    20,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    25,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    35,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    40,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V
    26,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    20,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    26,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    36,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    30,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V
    8,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    9,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    15,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    24,8
  • RPM 10V
    2510
  • RPM 2V
    470
  • RPM 4V
    1140
  • RPM 6V
    1450
  • RPM 8V
    2050


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    210
  • Dimensione B (mm)
    294,6
  • Dimensione C (mm)
    639
  • Dimensione D (mm)
    Ø 97
  • Dimensione E (mm)
    130
  • Dimensione F (mm)
    235
  • Dimensione G (mm)
    135
  • Dimensione H (mm)
    120
  • Dimensione L (mm)
    67,5
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    320
quota

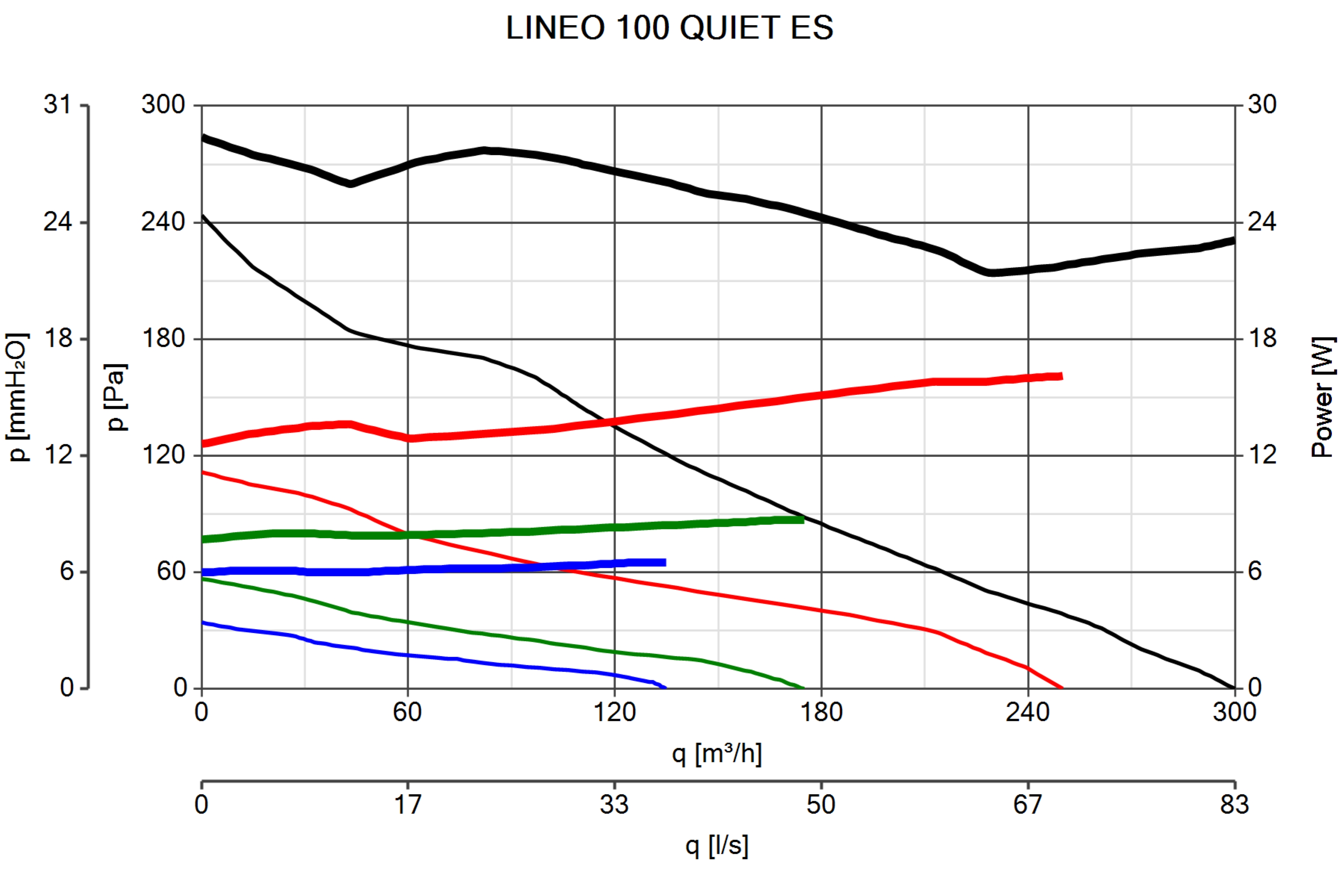

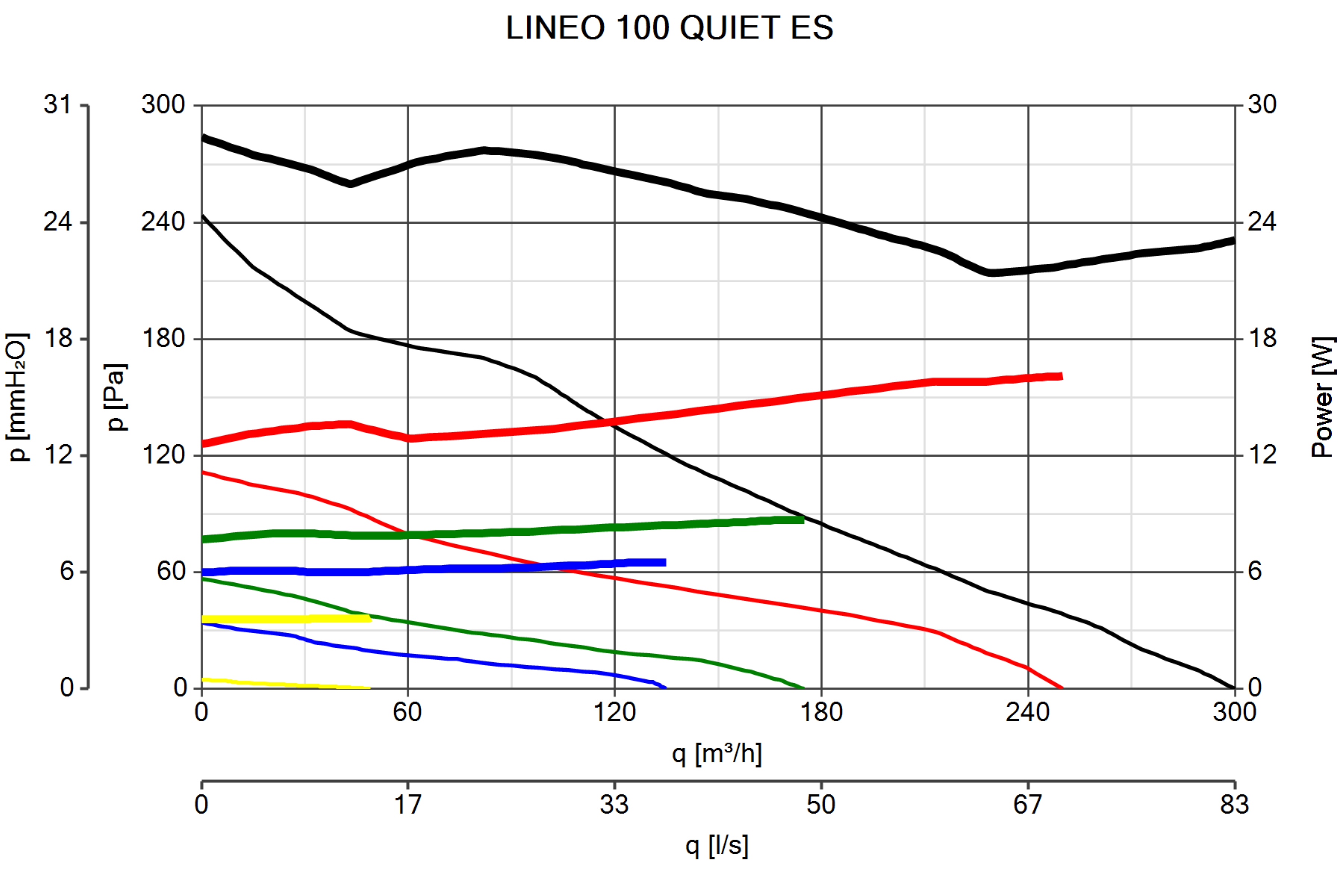

Curva_JPG_17170-Curve_per_Catalogo
