Codice 17172

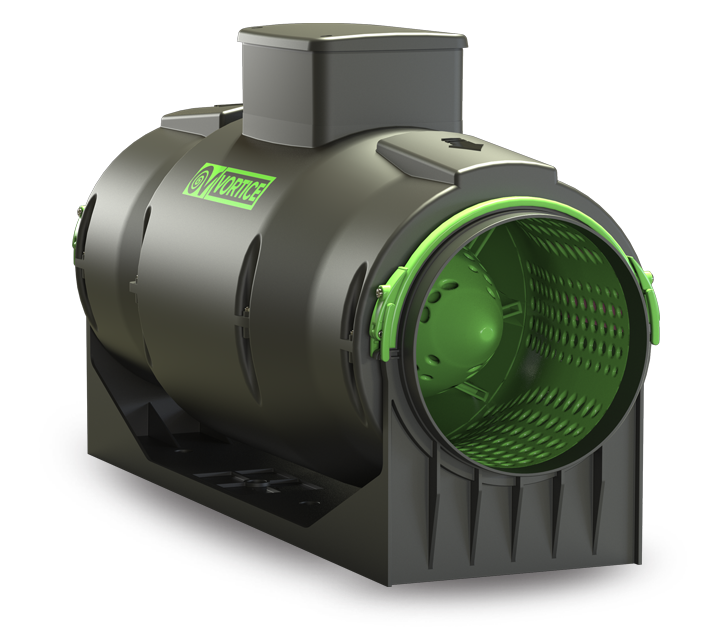

LINEO 150 QUIET ES

Aspiratori elicocentrifughi insonorizzati a risparmio energetico da condotto

Descrizione

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • CE CE

Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,34
  • Corrente max assorbita a 4V (A)
    0,11
  • Corrente max assorbita a 6V (A)
    0,14
  • Corrente max assorbita a 8V (A)
    0,24
  • Diametro Nominale Condotto (mm)
    150
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    5,4
  • Potenza max assorbita a 10V (W)
    31
  • Potenza max assorbita a 4V (W)
    7,7
  • Potenza max assorbita a 6V (W)
    10,6
  • Potenza max assorbita a 8V (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240

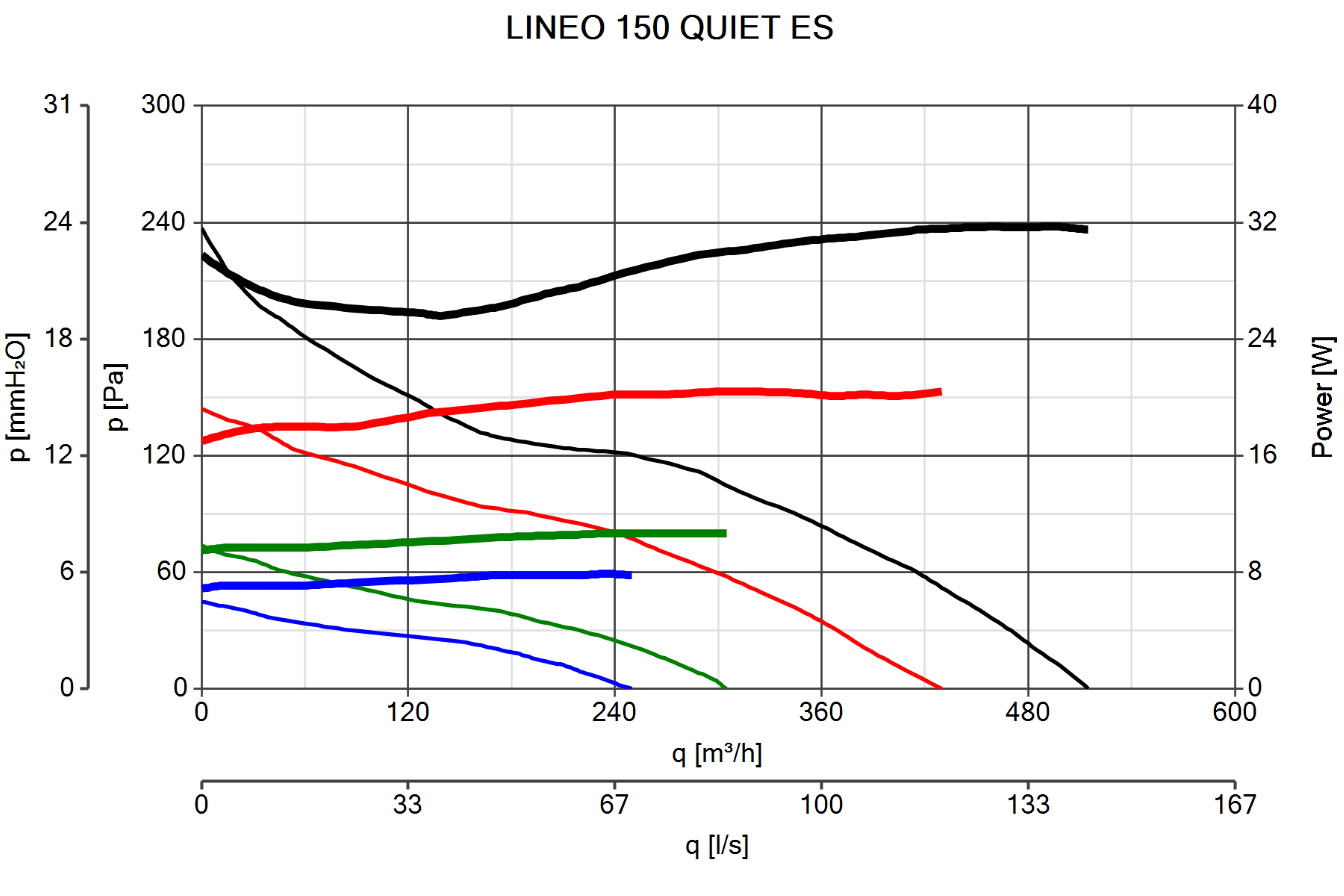

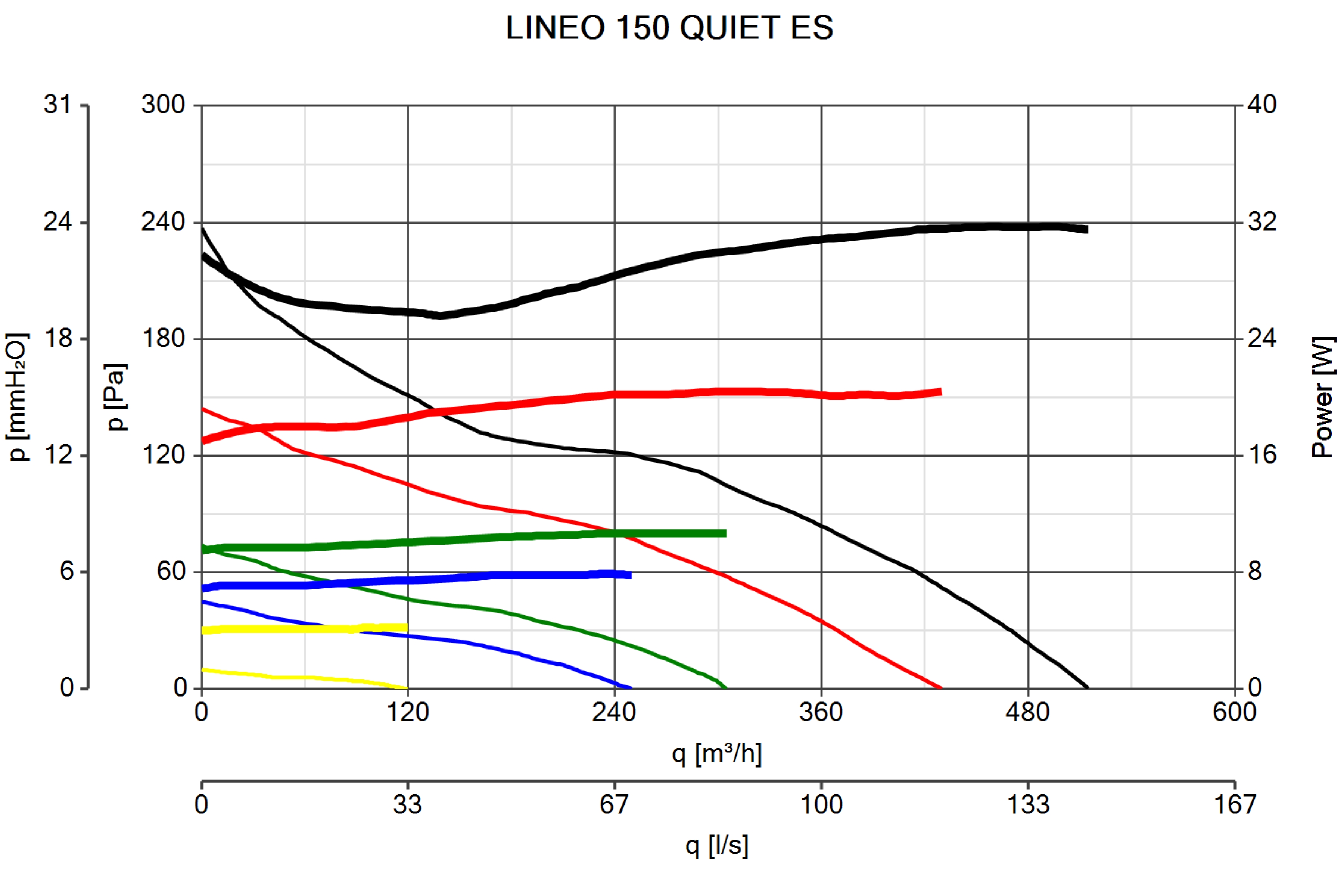

  • Portata max a 10V (l/s)
    143,1
  • Portata max a 10V (m³/h)
    515
  • Portata max a 4V (l/s)
    69,4
  • Portata max a 4V (m³/h)
    250
  • Portata max a 6V (l/s)
    84,7
  • Portata max a 6V (m³/h)
    305
  • Portata max a 8V (l/s)
    119,4
  • Portata max a 8V (m³/h)
    430
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    76,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    65,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    72,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    75
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    76,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    66
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    72,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    75,6
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    50,8
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    40,7
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    45,8
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    49,6
  • Pressione max a 10V (mmH2O)
    24,2
  • Pressione max a 10V (Pa)
    237,3
  • Pressione max a 4V (mmH2O)
    4,6
  • Pressione max a 4V (Pa)
    45,1
  • Pressione max a 6V (mmH2O)
    7,5
  • Pressione max a 6V (Pa)
    73,6
  • Pressione max a 8V (mmH2O)
    14,7
  • Pressione max a 8V (Pa)
    144,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    59,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    48
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    54,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    57,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    59,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    49
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    55,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    58,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    30,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    20,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    25,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    29,1
  • RPM 10V
    2030
  • RPM 4V
    1015
  • RPM 6V
    1240
  • RPM 8V
    1700

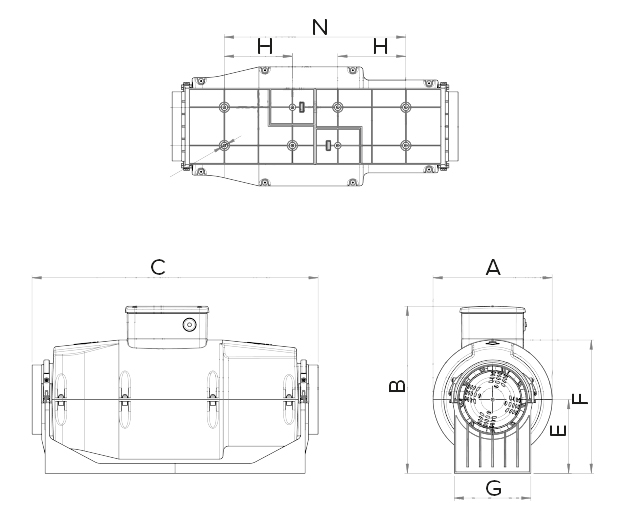

  • Dimensione A (mm)
    232
  • Dimensione B (mm)
    320,6
  • Dimensione C (mm)
    685
  • Dimensione D (mm)
    Ø 147
  • Dimensione E (mm)
    145
  • Dimensione F (mm)
    261,5
  • Dimensione G (mm)
    170
  • Dimensione H (mm)
    132
  • Dimensione L (mm)
    85
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    360
