Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 160 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,34
  • Corrente max assorbita a 2V (A)
    0,09
  • Corrente max assorbita a 4V (A)
    0,11
  • Corrente max assorbita a 6V (A)
    0,14
  • Corrente max assorbita a 8V (A)
    0,23
  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    5,2
  • Potenza max assorbita a 10V (W)
    31
  • Potenza max assorbita a 2V (W)
    4,2
  • Potenza max assorbita a 4V (W)
    7,7
  • Potenza max assorbita a 6V (W)
    10,6
  • Potenza max assorbita a 8V (W)
    19,7
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    145,8
  • Portata max a 10V (m³/h)
    525
  • Portata max a 2V (l/s)
    34,7
  • Portata max a 2V (m3/h)
    125
  • Portata max a 4V (l/s)
    69,4
  • Portata max a 4V (m³/h)
    250
  • Portata max a 6V (l/s)
    87,5
  • Portata max a 6V (m³/h)
    315
  • Portata max a 8V (l/s)
    120,8
  • Portata max a 8V (m³/h)
    435
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    59,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V
    45,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    40,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    45,7
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    54,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    58,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 2V
    44,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    41,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    46,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    54
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    49,7
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 2V
    28,9
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    33
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    37,9
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    45,2
  • Pressione max a 10V (mmH2O)
    23,9
  • Pressione max a 10V (Pa)
    234,4
  • Pressione max a 2V (mmH2O)
    1
  • Pressione max a 2V (Pa)
    9,8
  • Pressione max a 4V (mmH2O)
    4,5
  • Pressione max a 4V (Pa)
    44,1
  • Pressione max a 6V (mmH2O)
    7,5
  • Pressione max a 6V (Pa)
    73,6
  • Pressione max a 8V (mmH2O)
    14,4
  • Pressione max a 8V (Pa)
    141,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    42
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V
    28,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    23,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    28,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    36,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    41,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V
    27,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    23,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    28,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    36,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    29,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V
    8,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    12,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    17,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    24,7
  • RPM 10V
    2035
  • RPM 2V
    505
  • RPM 4V
    1010
  • RPM 6V
    1245
  • RPM 8V
    1685


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    232
  • Dimensione B (mm)
    320,6
  • Dimensione C (mm)
    570
  • Dimensione D (mm)
    Ø 156,5
  • Dimensione E (mm)
    145
  • Dimensione F (mm)
    261,5
  • Dimensione G (mm)
    170
  • Dimensione H (mm)
    135
  • Dimensione L (mm)
    85
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    360
quota

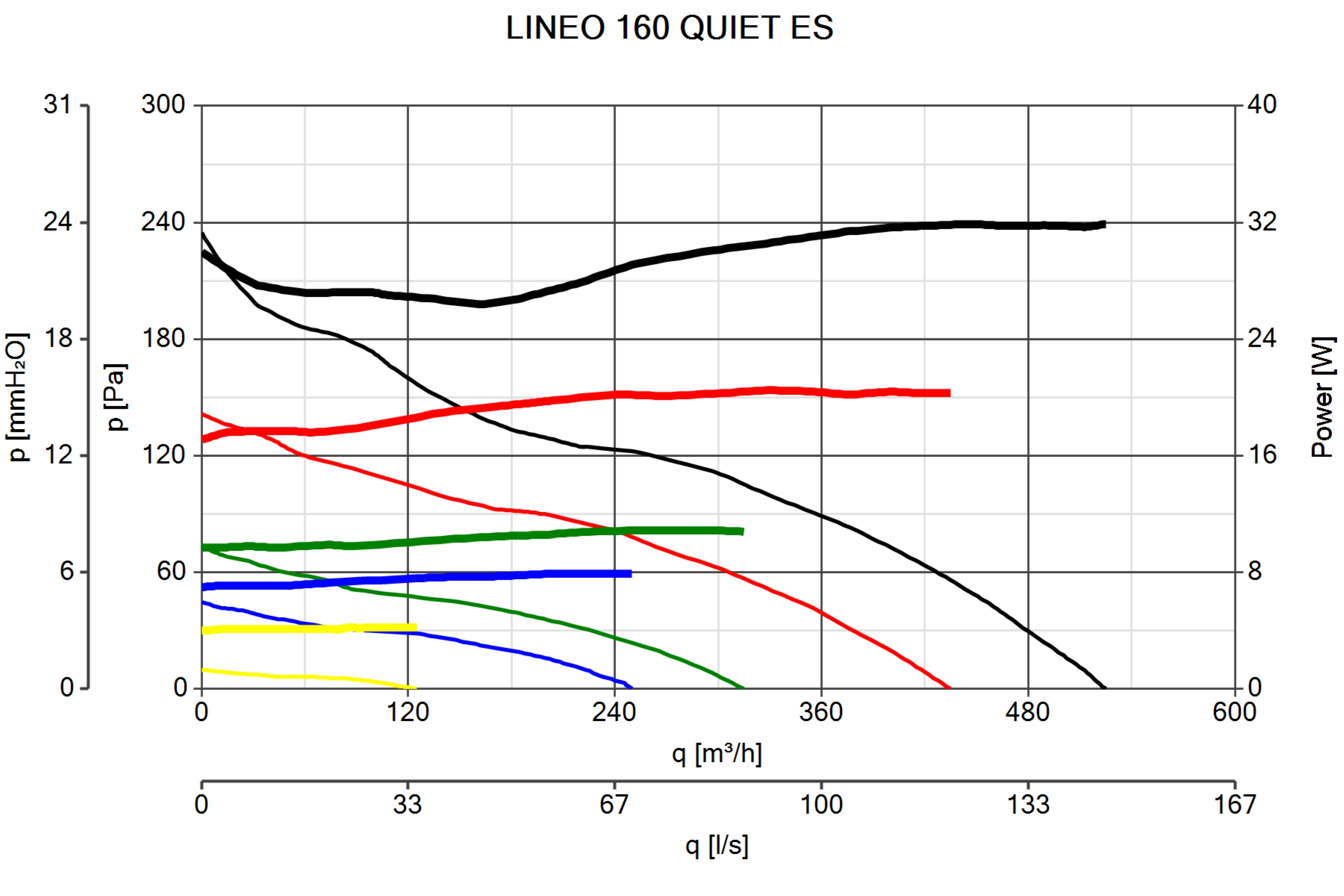

Curva_JPG_17173-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...

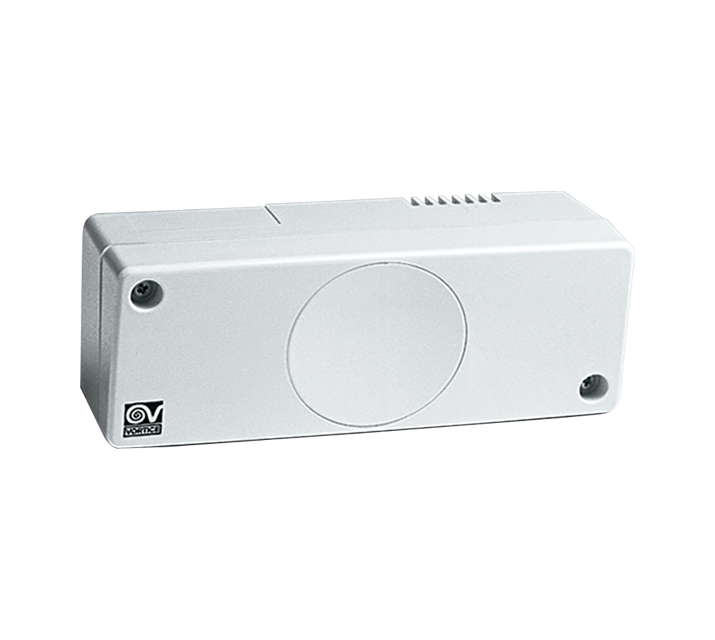

C TIMER
