Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 250 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita a 10V (A)
    0,97
  • Corrente max assorbita a 2V (A)
    0,10
  • Corrente max assorbita a 4V (A)
    0,19
  • Corrente max assorbita a 6V (A)
    0,28
  • Corrente max assorbita a 8V (A)
    0,60
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    13,4
  • Potenza max assorbita a 10V (W)
    125
  • Potenza max assorbita a 2V (W)
    9
  • Potenza max assorbita a 4V (W)
    20
  • Potenza max assorbita a 6V (W)
    35
  • Potenza max assorbita a 8V (W)
    75
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max a 10V (l/s)
    412,5
  • Portata max a 10V (m³/h)
    1485
  • Portata max a 2V (l/s)
    138,9
  • Portata max a 2V (m3/h)
    500
  • Portata max a 4V (l/s)
    208,3
  • Portata max a 4V (m³/h)
    750
  • Portata max a 6V (l/s)
    261,1
  • Portata max a 6V (m³/h)
    940
  • Portata max a 8V (l/s)
    347,2
  • Portata max a 8V (m³/h)
    1250
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V
    70,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V
    61,8
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V
    54,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V
    59,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V
    65,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 10V
    70,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 2V
    62
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 4V
    54,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 6V
    59,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - a 8V
    66,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 10V
    61,5
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 2V
    40,3
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 4V
    45,2
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 6V
    50,3
  • Potenza sonora Lw [dB (A)] IRRADIATO – a 8V
    57,8
  • Pressione max a 10V (mmH2O)
    37,5
  • Pressione max a 10V (Pa)
    367,8
  • Pressione max a 2V (mmH2O)
    4,7
  • Pressione max a 2V (Pa)
    46,1
  • Pressione max a 4V (mmH2O)
    10,1
  • Pressione max a 4V (Pa)
    99,1
  • Pressione max a 6V (mmH2O)
    15,6
  • Pressione max a 6V (Pa)
    153
  • Pressione max a 8V (mmH2O)
    26,6
  • Pressione max a 8V (Pa)
    260,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V
    52,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V
    44,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V
    36,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V
    42
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V
    48,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V
    53,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V
    44,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V
    37,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V
    42,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V
    48,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V
    41
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V
    19,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V
    24,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V
    29,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V
    37,3
  • RPM 10V
    2680
  • RPM 2V
    920
  • RPM 4V
    1365
  • RPM 6V
    1680
  • RPM 8V
    2250


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Dimensione A (mm)
    318
  • Dimensione B (mm)
    411,9
  • Dimensione C (mm)
    751,5
  • Dimensione D (mm)
    Ø 243
  • Dimensione E (mm)
    189,5
  • Dimensione F (mm)
    363,5
  • Dimensione G (mm)
    200
  • Dimensione H (mm)
    70
  • Dimensione L (mm)
    170
  • Dimensione M (mm)
    Ø 6,5
  • Dimensione N (mm)
    604,5
quota

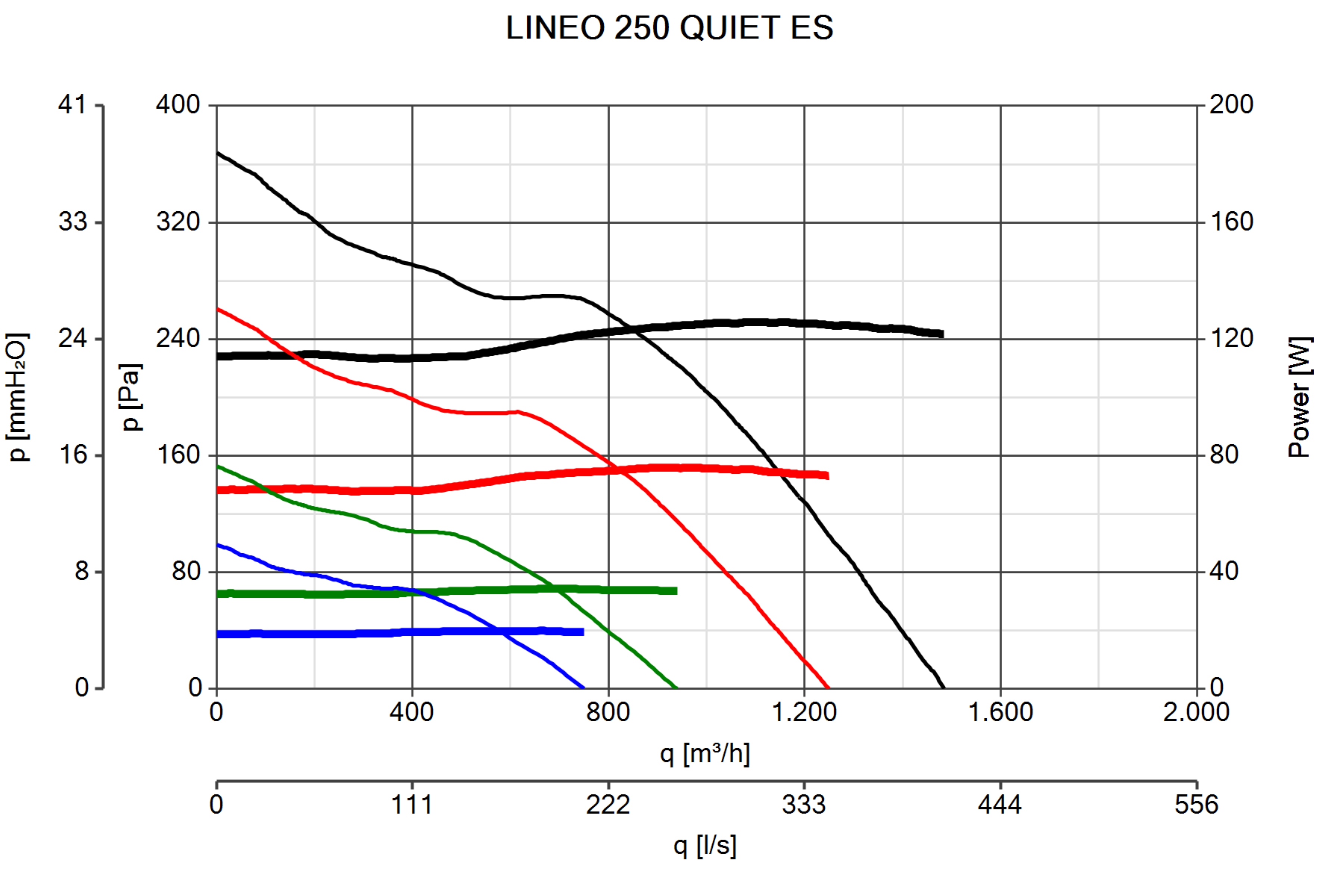

Curva_JPG_17175-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

C TEMP
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
C SMOKE
C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
C HCS
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
C PIR
C PIR
Rilevatore di presenza.
Controlla la presenza di persone nell’ambiente: l’aspiratore si attiva automaticamente per un tempo prefissato, regolabile con trimmer interno da...
C TIMER
C TIMER
Temporizzatore.
Controlla il tempo di funzionamento del prodotto al quale è collegato: l’aspiratore si attiva automaticamente alcuni secondi dopo l’accensione della luce...
POT-IT
POT-IT
Potenziometro da parete e da incasso dotato di interruttore On/Off, per installazione in scatola Standard 503.
POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
