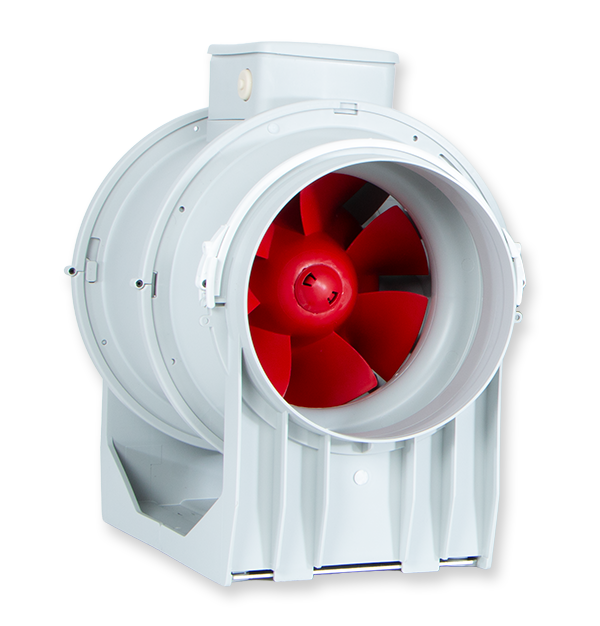

LINEO 200 T

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 200 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Equipaggiato di un timer elettronico per il funzionamento automatico alla massima velocità, impostabile, in fase di installazione, nell’intervallo 3’- 20’ (settaggio di default 3’).
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

CE
Download
UKCA
CB TEST CERTIFICATE

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,49
Corrente max assorbita alla max vel. a 60Hz (A)

0,70
Corrente max assorbita alla med vel. (A)

0,42
Corrente max assorbita alla med vel. a 60Hz (A)

0,50
Corrente max assorbita alla min vel. (A)

0,34
Corrente max assorbita alla min vel. a 60Hz (A)

0,35
Diametro Nominale Condotto (mm)

200
Frequenza (Hz)

50-60
Grado Protezione IP

X5
Isolamento

II° classe
Peso (Kg)

4,9
Potenza max assorbita alla max vel. (W)

110
Potenza max assorbita alla max vel. a 60Hz (W)

155
Potenza max assorbita alla med vel. (W)

95
Potenza max assorbita alla med vel. a 60Hz (W)

115
Potenza max assorbita alla min vel. (W)

80
Potenza max assorbita alla min vel. a 60Hz (W)

85
Temp. ambiente max funzionamento continuativo (°C)

50
Temp. ambiente max funzionamento continuativo a 60Hz (°C)

45
Tensione (V)

220-240
Portata max alla max vel. (l/s)

315,3
Portata max alla max vel. (m³/h)

1135
Portata max alla max vel. a 60Hz (l/s)

325
Portata max alla max vel. a 60Hz (m³/h)

1170
Portata max alla med vel. (l/s)

284,7
Portata max alla med vel. (m³/h)

1025
Portata max alla med vel. a 60Hz (l/s)

243,1
Portata max alla med vel. a 60Hz (m³/h)

875
Portata max alla min vel. (l/s)

226,4
Portata max alla min vel. (m³/h)

815
Portata max alla min vel. a 60Hz (l/s)

37,2
Portata max alla min vel. a 60Hz (m³/h)

640
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

89,5
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz

89,9
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel

86,4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz

82,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

80
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz

74,9
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

88,2
Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz

88,9
Potenza sonora Lw [dB (A)] IN MANDATA - med vel

74,9
Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz

81,7
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

78,6

Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz

73,5
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

67,5
Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz

65,9
Potenza sonora Lw [dB (A)] IRRADIATO - med vel

63,7
Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz

59,2
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

57,4
Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz

52,1
Pressione max alla max vel. (mmH2O)

30
Pressione max alla max vel. (Pa)

294,2
Pressione max alla max vel. a 60Hz (mmH2O)

37,2
Pressione max alla max vel. a 60Hz (Pa)

364,8
Pressione max alla med vel. (mmH2O)

27,3
Pressione max alla med vel. (Pa)

267,7
Pressione max alla med vel. a 60Hz (mmH2O)

25,2
Pressione max alla med vel. a 60Hz (Pa)

247,1
Pressione max alla min vel. (mmH2O)

21,5
Pressione max alla min vel. (Pa)

210,9
Pressione max alla min vel. a 60Hz (mmH2O)

14,4
Pressione max alla min vel. a 60Hz (Pa)

141,2
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

72
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz

72,4
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel

68,8
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz

65,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

62,5
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz

57,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

70,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz

71,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel

67,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz

64,2
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

61,1
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz

55,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

46,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz

45,4
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel

43,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz

38,7
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

36,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz

31,6
RPM max

2710
RPM max a 60Hz

2780
RPM med

2450
RPM med a 60Hz

2080
RPM min

1925
RPM min a 60Hz

1540

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

270
Dimensione B (mm)

373
Dimensione C (mm)

396
Dimensione D (mm)

Ø 194,5
Dimensione E (mm)

195
Dimensione F (mm)

330
Dimensione G (mm)

190
Dimensione H (mm)

120
Dimensione L (mm)

155
Dimensione M (mm)

Ø 5,5
Dimensione N (mm)

280
