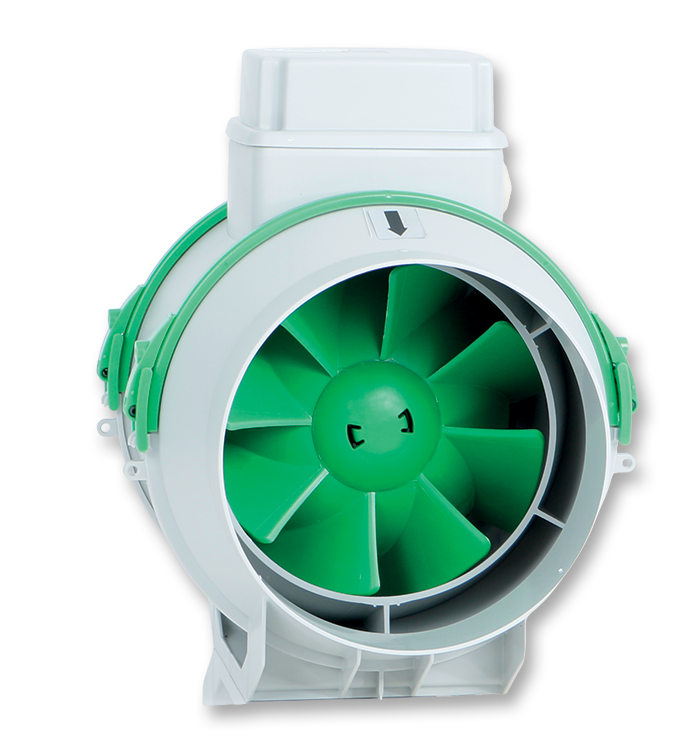

LINEO 150 ES

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 150 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

IMQ
CE
Download
IMQ Performance
UKCA

Scheda Tecnica

Corrente max assorbita a 10V (A)

0,50
Corrente max assorbita a 2V (A)

0,07
Corrente max assorbita a 4V (A)

0,10
Corrente max assorbita a 6V (A)

0,16
Corrente max assorbita a 8V (A)

0,30
Diametro Nominale Condotto (mm)

150
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

2,6
Potenza max assorbita a 10V (W)

55
Potenza max assorbita a 2V (W)

4,7
Potenza max assorbita a 4V (W)

11
Potenza max assorbita a 6V (W)

17
Potenza max assorbita a 8V (W)

34
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max a 10V (l/s)

163,9
Portata max a 10V (m³/h)

590
Portata max a 2V (l/s)

40,3
Portata max a 2V (m3/h)

145
Portata max a 4V (l/s)

80,6
Portata max a 4V (m³/h)

290
Portata max a 6V (l/s)

102,8
Portata max a 6V (m³/h)

370
Portata max a 8V (l/s)

138,9
Portata max a 8V (m³/h)

500
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

87,9
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V

55,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

67,9
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

74,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

82,1
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

86,4
Potenza sonora Lw [dB (A)] IN MANDATA - a 2V

55,7
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

69,6
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

75,2

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

82,1
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

62,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 2V

36,7
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

41,5
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

47,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

56,1

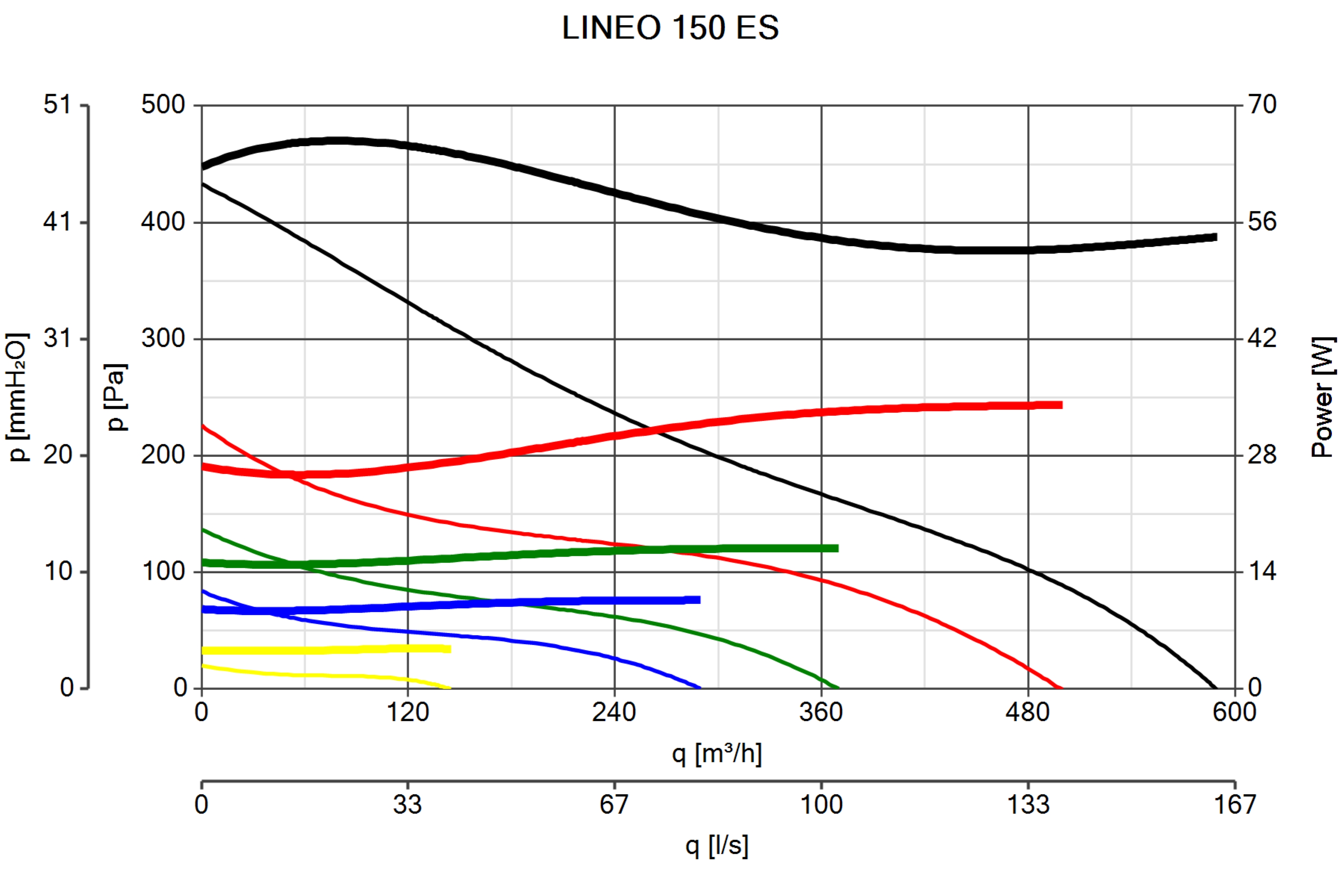

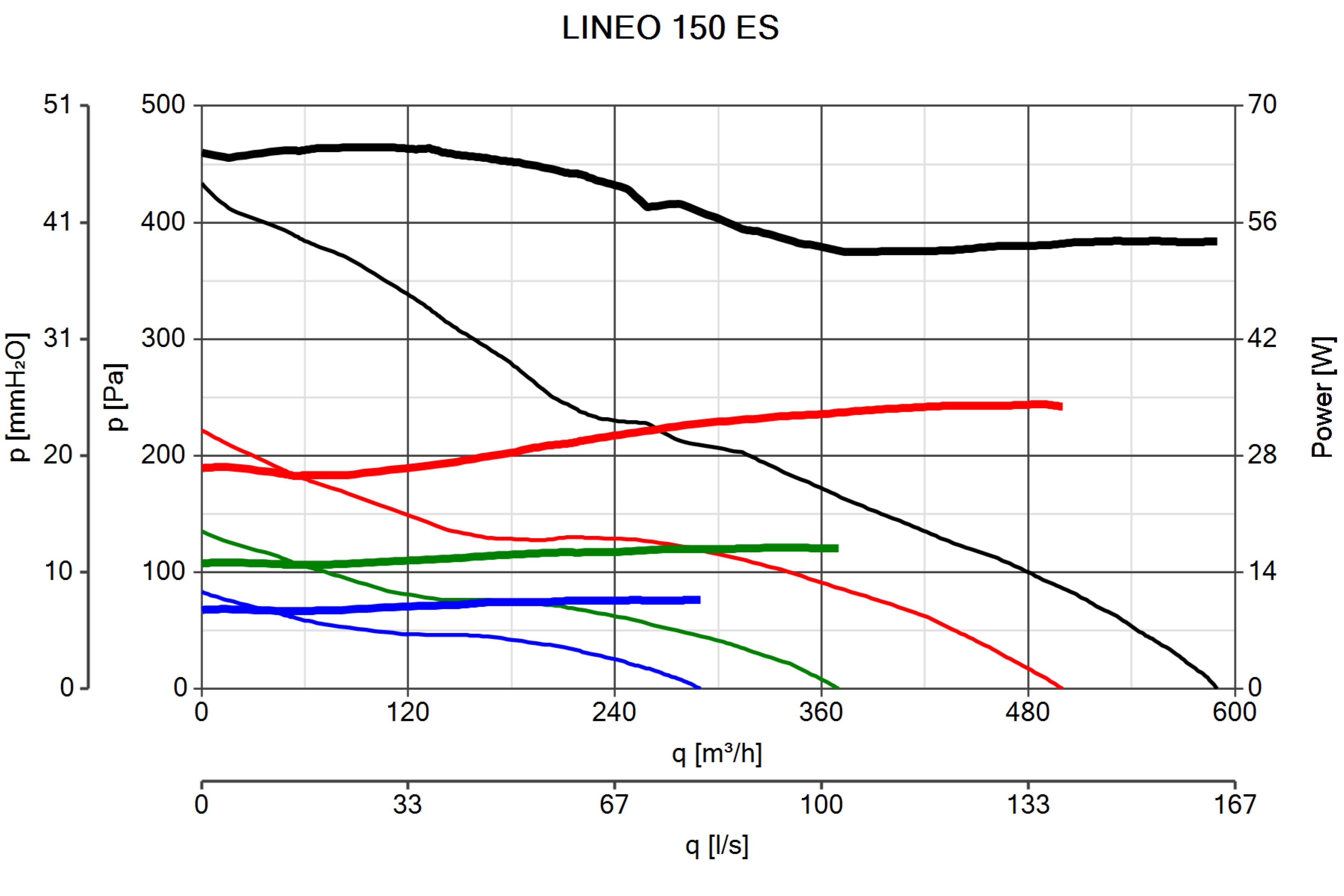

Pressione max a 10V (mmH2O)

44,2
Pressione max a 10V (Pa)

433,5
Pressione max a 2V (mmH2O)

2,2
Pressione max a 2V (Pa)

21,6
Pressione max a 4V (mmH2O)

8,5
Pressione max a 4V (Pa)

83,4
Pressione max a 6V (mmH2O)

13,8
Pressione max a 6V (Pa)

135,3
Pressione max a 8V (mmH2O)

22,7
Pressione max a 8V (Pa)

222,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

70,3
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V

37,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

50,4
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

57,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

64,6
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

68,9
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V

38,2
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

52,1
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

57,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

64,5
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

41,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V

16,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

21
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

27,2
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

35,5
RPM 10V

2480
RPM 2V

695
RPM 4V

1260
RPM 6V

1595
RPM 8V

2125

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

214,5
Dimensione B (mm)

265
Dimensione C (mm)

294
Dimensione D (mm)

146
Dimensione E (mm)

112,5
Dimensione F (mm)

212
Dimensione G (mm)

110
Dimensione H (mm)

80
Dimensione L (mm)

60
Dimensione M (mm)

5,5
