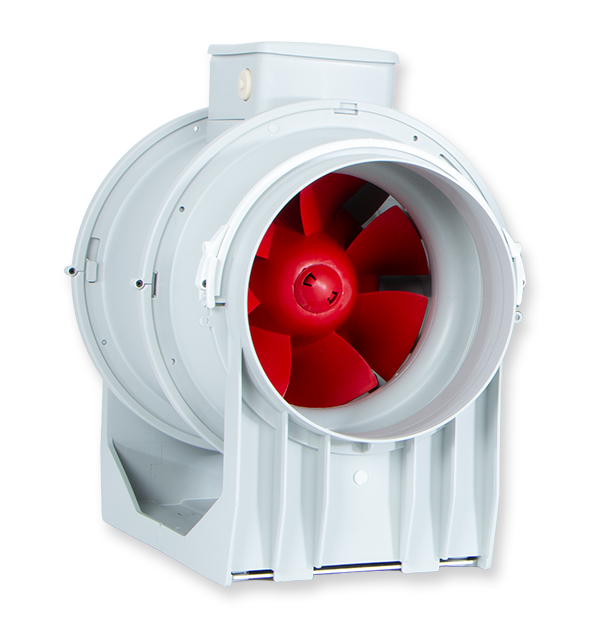

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 200 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,49
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,70
  • Corrente max assorbita alla med vel. (A)
    0,42
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,50
  • Corrente max assorbita alla min vel. (A)
    0,34
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,35
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X5
  • Isolamento
    II° classe
  • Peso (Kg)
    4,9
  • Potenza max assorbita alla max vel. (W)
    110
  • Potenza max assorbita alla max vel. a 60Hz (W)
    155
  • Potenza max assorbita alla med vel. (W)
    95
  • Potenza max assorbita alla med vel. a 60Hz (W)
    115
  • Potenza max assorbita alla min vel. (W)
    80
  • Potenza max assorbita alla min vel. a 60Hz (W)
    85
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    45
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    315,3
  • Portata max alla max vel. (m³/h)
    1135
  • Portata max alla max vel. a 60Hz (l/s)
    325
  • Portata max alla max vel. a 60Hz (m³/h)
    1170
  • Portata max alla med vel. (l/s)
    284,7
  • Portata max alla med vel. (m³/h)
    1025
  • Portata max alla med vel. a 60Hz (l/s)
    243,1
  • Portata max alla med vel. a 60Hz (m³/h)
    875
  • Portata max alla min vel. (l/s)
    226,4
  • Portata max alla min vel. (m³/h)
    815
  • Portata max alla min vel. a 60Hz (l/s)
    37,2
  • Portata max alla min vel. a 60Hz (m³/h)
    640
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    89,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    89,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    86,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    82,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    80
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    74,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    88,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    88,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    84,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    81,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    78,6
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    73,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    67,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    65,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    63,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    59,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    57,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    52,1

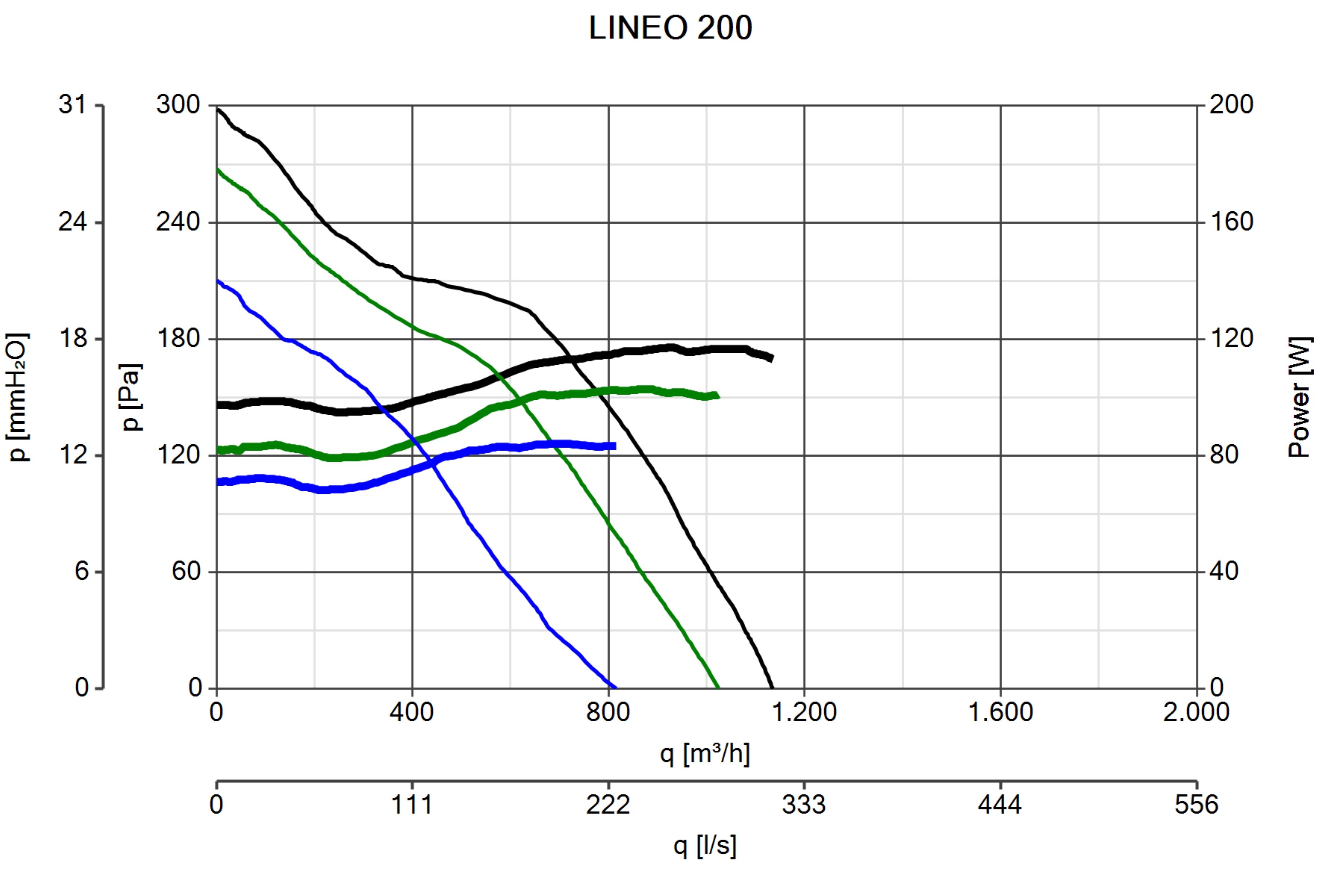

  • Pressione max alla max vel. (mmH2O)
    30
  • Pressione max alla max vel. (Pa)
    294,2
  • Pressione max alla max vel. a 60Hz (mmH2O)
    37,2
  • Pressione max alla max vel. a 60Hz (Pa)
    364,8
  • Pressione max alla med vel. (mmH2O)
    27,3
  • Pressione max alla med vel. (Pa)
    267,7
  • Pressione max alla med vel. a 60Hz (mmH2O)
    25,2
  • Pressione max alla med vel. a 60Hz (Pa)
    247,1
  • Pressione max alla min vel. (mmH2O)
    21,5
  • Pressione max alla min vel. (Pa)
    210,9
  • Pressione max alla min vel. a 60Hz (mmH2O)
    14,4
  • Pressione max alla min vel. a 60Hz (Pa)
    141,2
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    72
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    72,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    68,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    65,1
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    62,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    57,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    70,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    71,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    67,4
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    64,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    61,1
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    55,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    46,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    45,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    43,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    38,7
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    36,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    31,6
  • RPM max
    2710
  • RPM max a 60Hz
    2780
  • RPM med
    2450
  • RPM med a 60Hz
    2080
  • RPM min
    1925
  • RPM min a 60Hz
    1540
  • Dimensione A (mm)
    270
  • Dimensione B (mm)
    373
  • Dimensione C (mm)
    396
  • Dimensione D (mm)
    Ø 194,5
  • Dimensione E (mm)
    195
  • Dimensione F (mm)
    330
  • Dimensione G (mm)
    190
  • Dimensione H (mm)
    120
  • Dimensione L (mm)
    155
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    280
