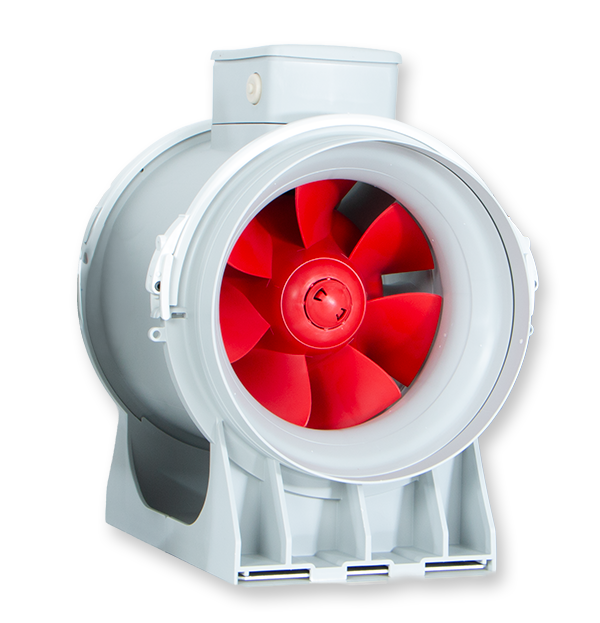

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 250 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,65
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,95
  • Corrente max assorbita alla med vel. (A)
    0,55
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,70
  • Corrente max assorbita alla min vel. (A)
    0,42
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,45
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X5
  • Isolamento
    II° classe
  • Peso (Kg)
    5,3
  • Potenza max assorbita alla max vel. (W)
    150
  • Potenza max assorbita alla max vel. a 60Hz (W)
    215
  • Potenza max assorbita alla med vel. (W)
    125
  • Potenza max assorbita alla med vel. a 60Hz (W)
    160
  • Potenza max assorbita alla min vel. (W)
    95
  • Potenza max assorbita alla min vel. a 60Hz (W)
    100
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    40
  • Tensione (V)
    220-240

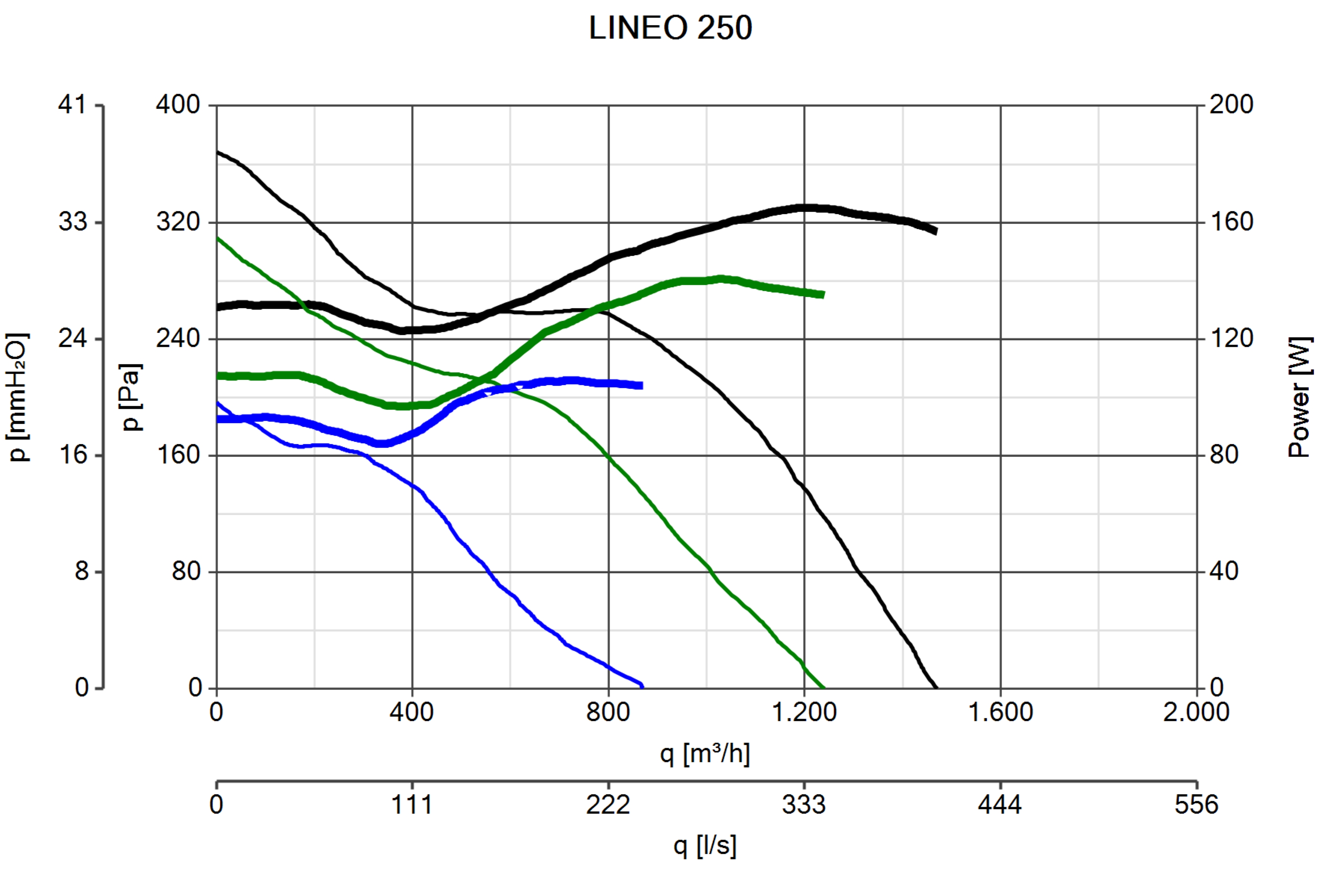

  • Portata max alla max vel. (l/s)
    408,3
  • Portata max alla max vel. (m³/h)
    1470
  • Portata max alla max vel. a 60Hz (l/s)
    452,8
  • Portata max alla max vel. a 60Hz (m³/h)
    1630
  • Portata max alla med vel. (l/s)
    344,4
  • Portata max alla med vel. (m³/h)
    1240
  • Portata max alla med vel. a 60Hz (l/s)
    294,4
  • Portata max alla med vel. a 60Hz (m³/h)
    1060
  • Portata max alla min vel. (l/s)
    241,7
  • Portata max alla min vel. (m³/h)
    870
  • Portata max alla min vel. a 60Hz (l/s)
    187,5
  • Portata max alla min vel. a 60Hz (m³/h)
    675
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    90
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    92,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    86,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    83,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    78
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    72,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    88,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    91,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    85,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    80,8
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    70,9
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    70,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    64,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    67,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    61,3
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    58
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    56
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    50,9
  • Pressione max alla max vel. (mmH2O)
    37,6
  • Pressione max alla max vel. (Pa)
    368,7
  • Pressione max alla max vel. a 60Hz (mmH2O)
    49,3
  • Pressione max alla max vel. a 60Hz (Pa)
    483,5
  • Pressione max alla med vel. (mmH2O)
    31,6
  • Pressione max alla med vel. (Pa)
    309,9
  • Pressione max alla med vel. a 60Hz (mmH2O)
    28
  • Pressione max alla med vel. a 60Hz (Pa)
    274,6
  • Pressione max alla min vel. (mmH2O)
    20,1
  • Pressione max alla min vel. (Pa)
    197,1
  • Pressione max alla min vel. a 60Hz (mmH2O)
    11,9
  • Pressione max alla min vel. a 60Hz (Pa)
    116,7
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    72,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    75
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    68,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    65,6
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    60,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    54,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    70,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    73,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    67,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    63,3
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    58,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    53,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    44,1
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    46,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    40,8
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    37,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    35,5
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    30,4
  • RPM max
    2760
  • RPM max a 60Hz
    3050
  • RPM med
    2280
  • RPM med a 60Hz
    2000
  • RPM min
    1610
  • RPM min a 60Hz
    1320
  • Dimensione A (mm)
    300
  • Dimensione B (mm)
    378
  • Dimensione C (mm)
    322
  • Dimensione D (mm)
    Ø 243
  • Dimensione E (mm)
    190
  • Dimensione F (mm)
    329
  • Dimensione G (mm)
    200
  • Dimensione H (mm)
    70
  • Dimensione L (mm)
    170
  • Dimensione M (mm)
    Ø 6,5
  • Dimensione N (mm)
    174,5
