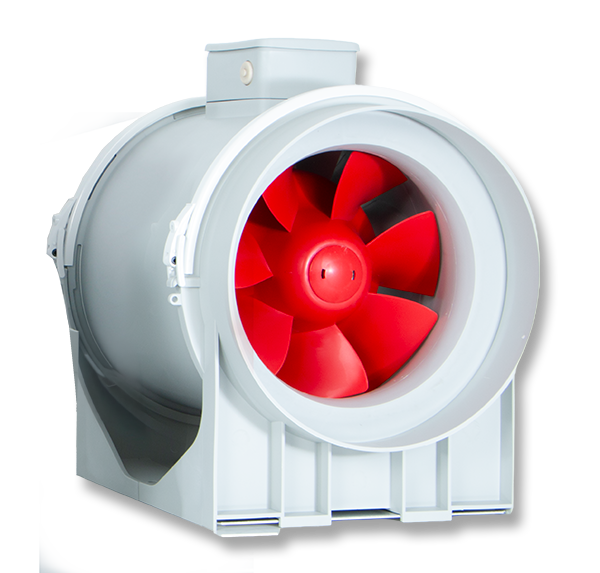

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 315 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    1,55
  • Corrente max assorbita alla max vel. a 60Hz (A)
    2,30
  • Corrente max assorbita alla med vel. (A)
    1,15
  • Corrente max assorbita alla med vel. a 60Hz (A)
    1,60
  • Corrente max assorbita alla min vel. (A)
    0,95
  • Corrente max assorbita alla min vel. a 60Hz (A)
    1,10
  • Diametro Nominale Condotto (mm)
    315
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X5
  • Isolamento
    II° classe
  • Peso (Kg)
    9,5
  • Potenza max assorbita alla max vel. (W)
    360
  • Potenza max assorbita alla max vel. a 60Hz (W)
    520
  • Potenza max assorbita alla med vel. (W)
    270
  • Potenza max assorbita alla med vel. a 60Hz (W)
    360
  • Potenza max assorbita alla min vel. (W)
    210
  • Potenza max assorbita alla min vel. a 60Hz (W)
    250
  • Temp. ambiente max funzionam. continuativo 60Hz (°C)
    50
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    761,1
  • Portata max alla max vel. (m³/h)
    2740
  • Portata max alla max vel. a 60Hz (l/s)
    838,9
  • Portata max alla max vel. a 60Hz (m³/h)
    3020
  • Portata max alla med vel. (l/s)
    647,2
  • Portata max alla med vel. (m³/h)
    2330
  • Portata max alla med vel. a 60Hz (l/s)
    611,1
  • Portata max alla med vel. a 60Hz (m³/h)
    2200
  • Portata max alla min vel. (l/s)
    512,5
  • Portata max alla min vel. (m³/h)
    1845
  • Portata max alla min vel. a 60Hz (l/s)
    454,2
  • Portata max alla min vel. a 60Hz (m³/h)
    1635
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    95,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    97,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    91,6
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    90,5
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    86,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    83,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    95,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    97,2
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    91,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    90,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    86,4
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    83,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    72,1
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    73,8
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    68,2
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    68,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    63,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    60,5

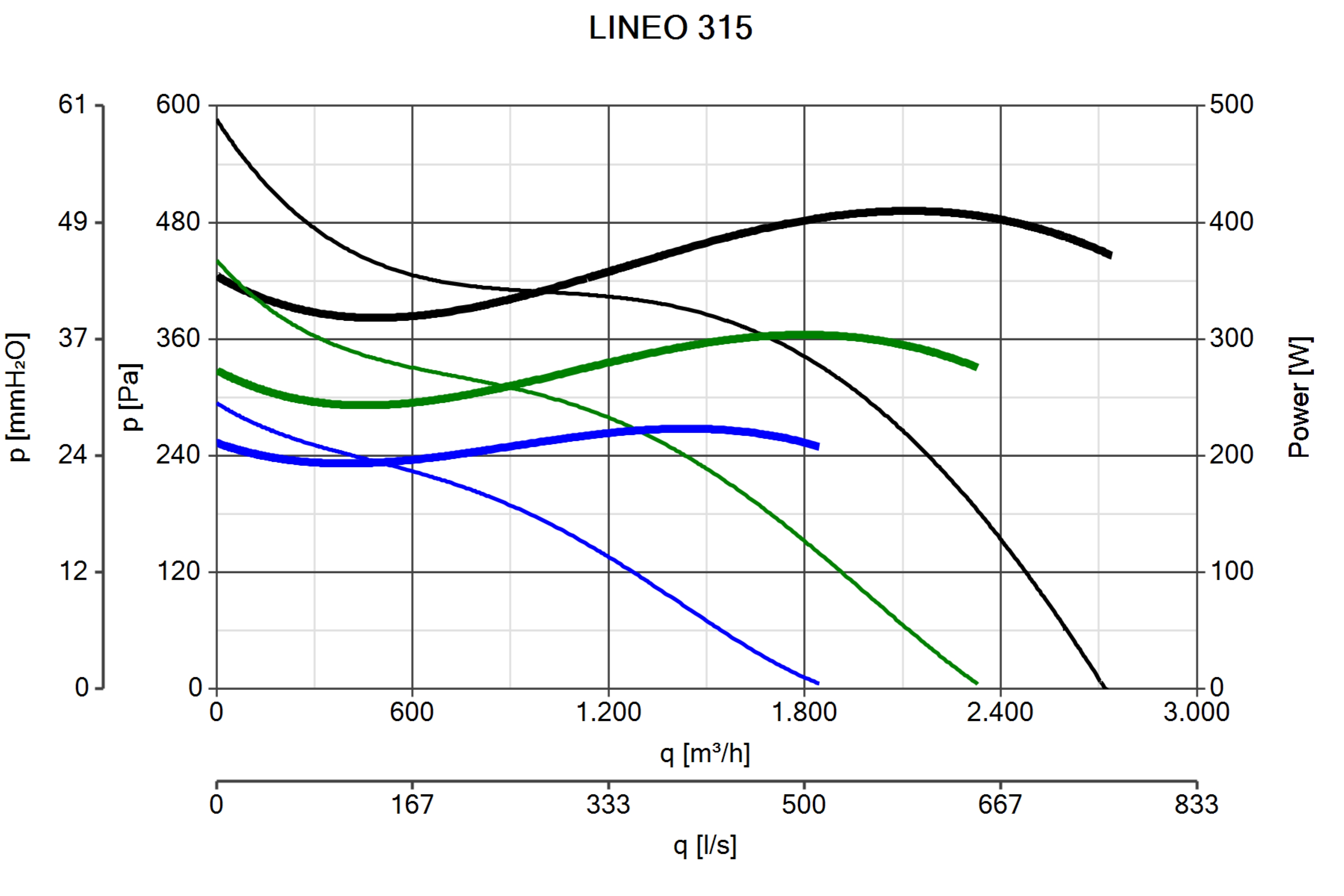

  • Pressione max alla max vel. (mmH2O)
    57
  • Pressione max alla max vel. (Pa)
    559
  • Pressione max alla max vel. a 60Hz (mmH2O)
    66,9
  • Pressione max alla max vel. a 60Hz (Pa)
    656,1
  • Pressione max alla med vel. (mmH2O)
    44,4
  • Pressione max alla med vel. (Pa)
    435.4
  • Pressione max alla med vel. a 60Hz (mmH2O)
    41,5
  • Pressione max alla med vel. a 60Hz (Pa)
    407
  • Pressione max alla min vel. (mmH2O)
    29,9
  • Pressione max alla min vel. (Pa)
    293,2
  • Pressione max alla min vel. a 60Hz (mmH2O)
    24,3
  • Pressione max alla min vel. a 60Hz (Pa)
    238,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    77,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    79,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    74
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    73
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    68,9
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    65,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    77,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    79,7
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    73,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    72,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    68,9
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    65,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    51,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    53,3
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    47,6
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    48
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    42,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    40
  • RPM max
    2710
  • RPM max a 60Hz
    3000
  • RPM med
    2370
  • RPM med a 60Hz
    2290
  • RPM min
    1900
  • RPM min a 60Hz
    1680
  • Dimensione A (mm)
    373
  • Dimensione B (mm)
    446
  • Dimensione C (mm)
    420
  • Dimensione D (mm)
    Ø 307
  • Dimensione E (mm)
    224
  • Dimensione F (mm)
    398
  • Dimensione G (mm)
    309
  • Dimensione H (mm)
    110
  • Dimensione L (mm)
    255
  • Dimensione M (mm)
    Ø 8,5
  • Dimensione N (mm)
    259,5
