Codice 17183

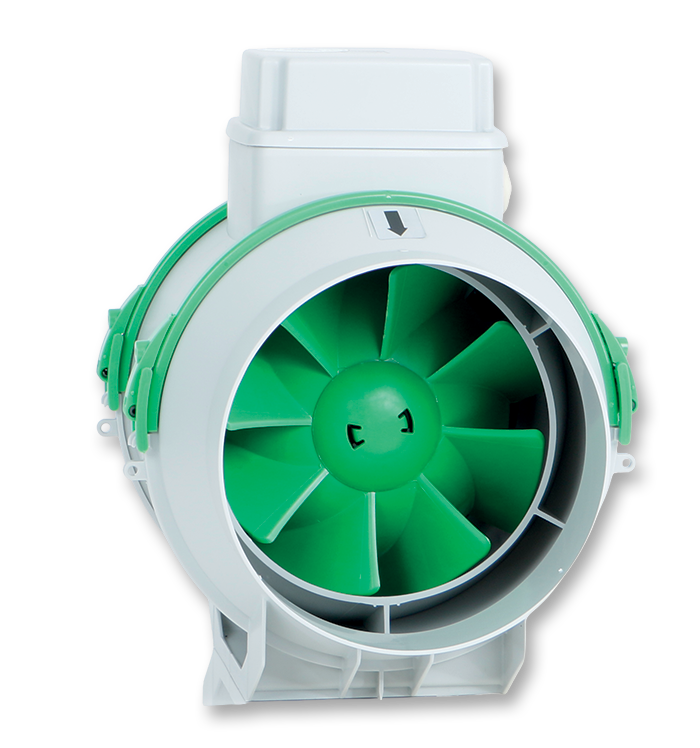

LINEO 160 ES

Aspiratori elicocentrifughi da condotto a risparmio energetico

Descrizione
Certificazioni
Scheda Tecnica
Accessori

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Diametro nominale 160 mm.
• Motore EC Brushless, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Dotato di un dispositivo di sicurezza per sovratemperatura a termofusibile.
• Regolazione della velocità tramite potenziometro (segnale 0 – 10 V) o interruttore a 2 velocità (le due velocità sono impostabili all’installazione in un range predefinito).

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

IMQ
CE
Download
IMQ Performance
UKCA

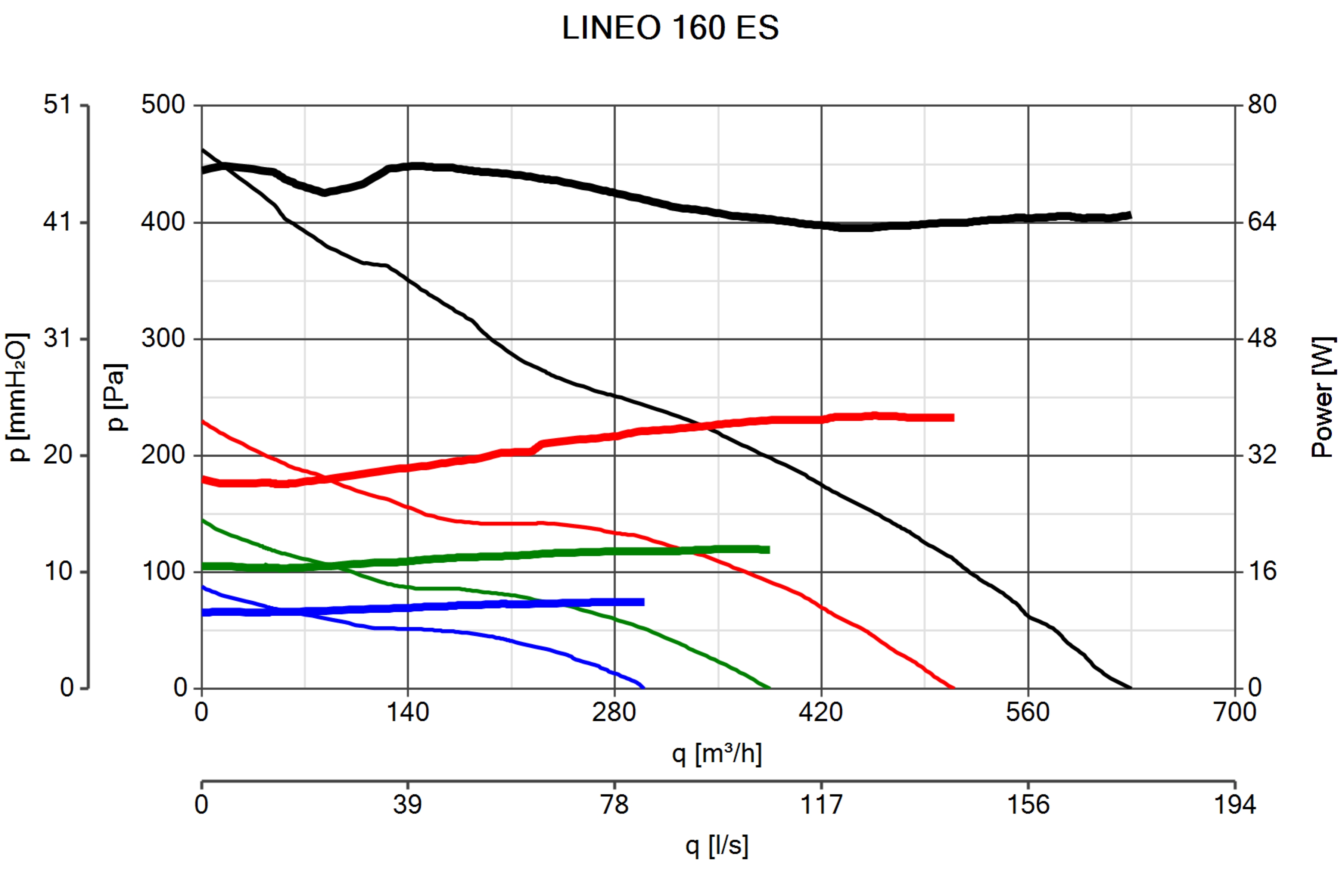

Scheda Tecnica

Corrente max assorbita a 10V (A)

0,55
Corrente max assorbita a 2V (A)

0,08
Corrente max assorbita a 4V (A)

0,11
Corrente max assorbita a 6V (A)

0,17
Corrente max assorbita a 8V (A)

0,33
Diametro Nominale Condotto (mm)

160
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

2,7
Potenza max assorbita a 10V (W)

60
Potenza max assorbita a 2V (W)

5,4
Potenza max assorbita a 4V (W)

12
Potenza max assorbita a 6V (W)

19
Potenza max assorbita a 8V (W)

37
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max a 10V (l/s)

175
Portata max a 10V (m³/h)

630
Portata max a 2V (l/s)

41,7
Portata max a 2V (m3/h)

150
Portata max a 4V (l/s)

83,3
Portata max a 4V (m³/h)

300
Portata max a 6V (l/s)

106,9
Portata max a 6V (m³/h)

385
Portata max a 8V (l/s)

141,7
Portata max a 8V (m³/h)

510
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

87,5
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 2V

55,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

68.4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

76,4
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

83,1
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

86,9
Potenza sonora Lw [dB (A)] IN MANDATA - a 2V

55,7
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

69,1
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

76

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

82,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

62,3
Potenza sonora Lw [dB (A)] IRRADIATO – a 2V

36,7
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

42,4
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

49,4
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

57
Pressione max a 10V (mmH2O)

47,2
Pressione max a 10V (Pa)

462,9
Pressione max a 2V (mmH2O)

3
Pressione max a 2V (Pa)

29,4
Pressione max a 4V (mmH2O)

9
Pressione max a 4V (Pa)

88,3
Pressione max a 6V (mmH2O)

14,8
Pressione max a 6V (Pa)

145.1
Pressione max a 8V (mmH2O)

23,5
Pressione max a 8V (Pa)

230,5
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

70
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 2V

37,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

50,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

58,9
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

65,6
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

69,3
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 2V

38,2
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

51,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

58,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

65,3
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

41,8
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 2V

16,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

21,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

28,9
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

36,5
RPM 10V

2625
RPM 2V

730
RPM 4V

1305
RPM 6V

1645
RPM 8V

2165

* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

Dimensione A (mm)

214,5
Dimensione B (mm)

265
Dimensione C (mm)

272,5
Dimensione D (mm)

156
Dimensione E (mm)

112,5
Dimensione F (mm)

212
Dimensione G (mm)

110
Dimensione H (mm)

80
Dimensione L (mm)

60
Dimensione M (mm)

5,5
