Codice 17194

LINEO 200 T QUIET

Aspiratori elicocentrifughi insonorizzati da condotto

Trova agenzia prodotto

Descrizione

• Costruzione in resina plastica resistente al fuoco, classe E2, secondo la norma ISO EN 11925-2:2010, nelle aree prospicienti il motore ed i componenti elettrici.
• Involucro integrante un rivestimento fonoassorbente, ottimizzato per minimizzare le emissioni sonore irradiate in ambiente e trasmesse attraverso i condotti di aspirazione e mandata.
• Diametro nominale 200 mm.
• Motore ad induzione, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante elico-centrifuga.
• Equipaggiato di un timer elettronico per il funzionamento automatico alla massima velocità, impostabile, in fase di installazione, nell’intervallo 3’- 20’ (settaggio di default 3’).
• Elevato grado di resistenza all’acqua: IPX5 (qualora installato in condotto).
• Controllabile in velocità mediante dispositivi di regolazione Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,49
  • Corrente max assorbita alla max vel. a 60Hz (A)
    0,70
  • Corrente max assorbita alla med vel. (A)
    0,42
  • Corrente max assorbita alla med vel. a 60Hz (A)
    0,50
  • Corrente max assorbita alla min vel. (A)
    0,34
  • Corrente max assorbita alla min vel. a 60Hz (A)
    0,35
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    X5
  • Isolamento
    II° classe
  • Peso (Kg)
    8,6
  • Potenza max assorbita alla max vel. (W)
    110
  • Potenza max assorbita alla max vel. a 60Hz (W)
    155
  • Potenza max assorbita alla med vel. (W)
    95
  • Potenza max assorbita alla med vel. a 60Hz (W)
    115
  • Potenza max assorbita alla min vel. (W)
    80
  • Potenza max assorbita alla min vel. a 60Hz (W)
    85
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Temp. ambiente max funzionamento continuativo a 60Hz (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    322,2
  • Portata max alla max vel. (m³/h)
    1160
  • Portata max alla max vel. a 60Hz (l/s)
    336,1
  • Portata max alla max vel. a 60Hz (m³/h)
    1210
  • Portata max alla med vel. (l/s)
    290,3
  • Portata max alla med vel. (m³/h)
    1045
  • Portata max alla med vel. a 60Hz (l/s)
    255,6
  • Portata max alla med vel. a 60Hz (m³/h)
    920
  • Portata max alla min vel. (l/s)
    223,6
  • Portata max alla min vel. (m³/h)
    805
  • Portata max alla min vel. a 60Hz (l/s)
    188,9
  • Portata max alla min vel. a 60Hz (m³/h)
    680
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel
    86,4
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz
    86,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel
    83,3
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz
    80,1
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel
    76,9
  • Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz
    72,3
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel
    85
  • Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz
    84,7
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel
    81,5
  • Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz
    78
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel
    75,1
  • Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz
    70,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel
    60,7
  • Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz
    61,9
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel
    57,4
  • Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz
    55,5
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel
    51,6
  • Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz
    48

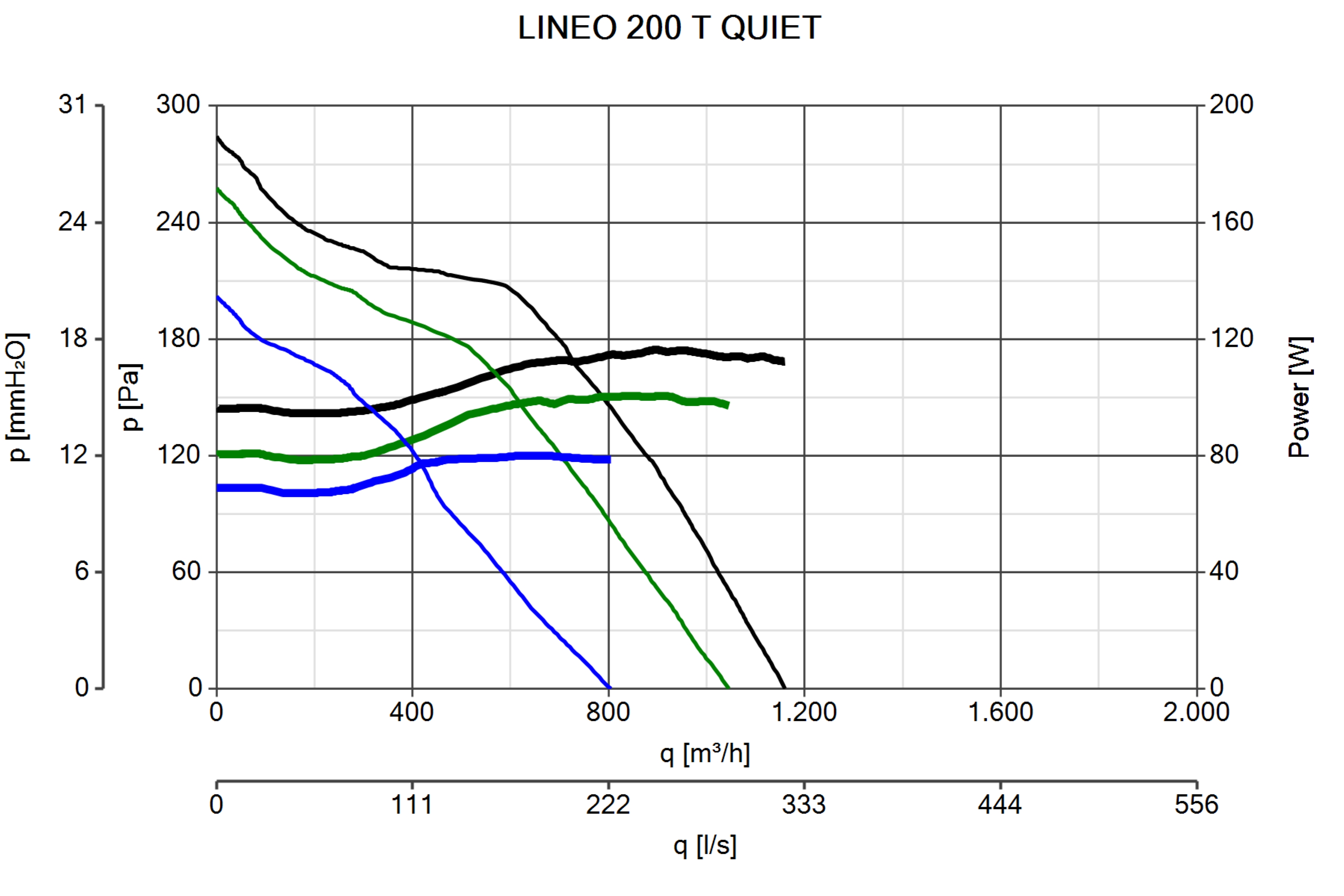

  • Pressione max alla max vel. (mmH2O)
    29
  • Pressione max alla max vel. (Pa)
    284,4
  • Pressione max alla max vel. a 60Hz (mmH2O)
    37,5
  • Pressione max alla max vel. a 60Hz (Pa)
    367,8
  • Pressione max alla med vel. (mmH2O)
    26,3
  • Pressione max alla med vel. (Pa)
    257,9
  • Pressione max alla med vel. a 60Hz (mmH2O)
    26,9
  • Pressione max alla med vel. a 60Hz (Pa)
    263,8
  • Pressione max alla min vel. (mmH2O)
    20,6
  • Pressione max alla min vel. (Pa)
    202
  • Pressione max alla min vel. a 60Hz (mmH2O)
    15,6
  • Pressione max alla min vel. a 60Hz (Pa)
    153
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel
    68,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz
    69,4
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel
    65,8
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz
    62,5
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel
    59,3
  • Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz
    54,8
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel
    67,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz
    67,2
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel
    64
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz
    60,5
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel
    57,6
  • Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz
    52,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel
    40,2
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz
    41,4
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel
    36,9
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz
    35
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel
    31
  • Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz
    27,5
  • RPM max
    2690
  • RPM max a 60Hz
    2795
  • RPM med
    2380
  • RPM med a 60Hz
    2130
  • RPM min
    1880
  • RPM min a 60Hz
    1580
  • Dimensione A (mm)
    322,5
  • Dimensione B (mm)
    417,5
  • Dimensione C (mm)
    625,5
  • Dimensione D (mm)
    Ø 194,5
  • Dimensione E (mm)
    195
  • Dimensione F (mm)
    363,5
  • Dimensione G (mm)
    190
  • Dimensione H (mm)
    120
  • Dimensione L (mm)
    155
  • Dimensione M (mm)
    Ø 5,5
  • Dimensione N (mm)
    510
