Descrizione

• Struttura portante interna in profilati d’acciaio zincati a caldo Z140; costruzione conforme alla norma EN1886, classe di resistenza meccanica D1.
• Involucro esterno in pannelli sandwich, spessore 25 mm, in lamiera d’acciaio spessore 6/10; lamiere interne zincate a caldo Z140, lamiere esterne preverniciate RAL 9010 rivestite da pellicola protettiva in PVC. Isolamento interno mediante poliuretano espanso ad alta densità (40 kg/m3).
• Tenuta all'aria garantita da una guarnizione in neoprene particolarmente adattabile e resiliente.
• Pannelli apribili, serrati da viti a spinta che assicurano una pressione adeguata e costante sulle guarnizioni di tenuta.
• Vasca raccolta condensa in acciaio inossidabile AISI 304 (EURONORM 1.4301), internamente inclinata per facilitare il drenaggio, in corrispondenza delle aree soggette a condensazione.
• Scambiatore di calore a flussi incrociati in controcorrente in alluminio, la cui efficienza, certificata Eurovent, eccede i requisiti fissati dal regolamento Ecodesign N° 1253/2014/UE.
• Serranda di by-pass (100% della portata d’aria) a controllo automatico per realizzare le funzioni di free-cooling e free-heating previste secondo il regolamento Ecodesign.
• 1 filtro ePM10 60% (M5) in estrazione e 1 filtro ePM1 55% (F7) in mandata, entrambi montati su guide con guarnizioni per un’efficace tenuta e posti a monte dei componenti interni per garantirne un’adeguata protezione.
Filtri ePM1 55% (F7) di estrazione, ePM1 80% (F9) di mandata, ISO Coarse 45% (G4) di ripresa e ISO Coarse 40% (G2) di ripresa, disponibili come accessori.
• Ventilatori controllabili indipendentemente, costituiti da giranti centrifughe in acciaio zincato, del tipo a pale avanti con profilo aerodinamico, bilanciate staticamente e dinamicamente, direttamente accoppiate a motori a commutazione elettronica (EC brushless), termicamente protetti e regolati mediante segnale modulante 0-10V.
• Suite elettronica, comprensiva di sonde di temperatura in corrispondenza della presa d'aria esterna e della ripresa dell'aria ambiente, che sovrintende al funzionamento della macchina. L’interfaccia utente è costituita da un panello comandi remoto con display LCD. Il microcontrollore installato permette l’impostazione indipendente delle velocità dei due ventilatori, l’apertura / chiusura automatica della serranda motorizzata di by-pass montata in corrispondenza dello scambiatore di calore, il cambio stagionale estate / inverno, la programmazione del funzionamento per fasce orarie nonché, attraverso una coppia di pressostati differenziali montati di serie, il monitoraggio costante dello stato dei filtri e l’attivazione dell’eventuale segnale di allarme in caso di mancata loro manutenzione.
• Possibilità di gestione di una batteria (opzionale) di post trattamento ad acqua calda o fredda, comandata da una valvola modulante a 3 vie (opzionale), gestita da sonda di ripresa aria ambiente.
• Possibilità di integrazione nei più moderni sistemi domotici tramite porta seriale RS485, fornita di serie, protocollo di comunicazione Modbus.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Classe filtri aria di rinnovo
    F7
  • Classe filtri aria di ripresa
    M5
  • Frequenza (Hz)
    50
  • Numero Fasi (Ph)
    3
  • Peso (Kg)
    325
  • Potenza assorbita max (W)
    2060
  • Potenza nominale (W)
    1470
  • Tensione (V)
    400
  • Portata max (m³/h)
    3040
  • Potenza sonora Lw [dB(A)]
    82,3
  • Pressione Sonora Lp [dB (A)] 1m
    66,8
  • Tipo scambiatore di calore HRS
    altro
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-B
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFP LIMIT [W/(m3/s)]
    1132
  • Pressione esterna nominale MANDATA (?ps,ext) [Pa]
    150
  • Pressione esterna nominale RIPRESA (?ps,ext) [Pa]
    150
  • Caduta di pressione interna dei componenti della ventilazione MANDATA (?ps,int) [Pa]
    207
  • Caduta di pressione interna dei componenti della ventilazione RIPRESA (?ps,int) [Pa]
    186
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    2060
  • SFPint [W/m3/s]
    881
  • Efficienza termica del recupero di calore [%]
    78,3
  • Portata nominale [m3/s]
    3040
  • Velocità frontale alla portata nominale [m/s]
    2,21
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    43,0
  • Percentuale massima di trafilamento interno della cassa [%]
    max 3,5 % at - 400 Pa
  • Percentuale massima di trafilamento esterno della cassa [%]
    max 5,0 % at +250 Pa
  • Descrizione del segnale visivo per i filtri
    vedi libretto istruzioni

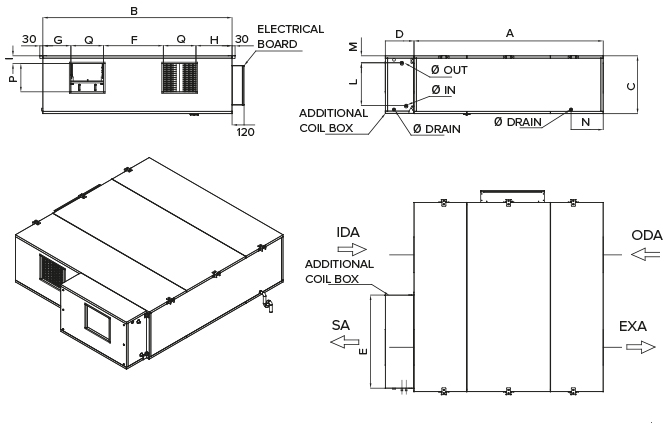

  • Dimensione A (mm)
    1900
  • Dimensione B (mm)
    1650
  • Dimensione C (mm)
    580
  • Dimensione D (mm)
    288
  • Dimensione E (mm)
    735
  • Dimensione F (mm)
    540
  • Dimensione G (mm)
    190
  • Dimensione H (mm)
    396
  • Dimensione I (mm)
    79
  • Dimensione L (mm)
    430
  • Dimensione M (mm)
    70
  • Dimensione N (mm)
    323
  • PXQ = (mm)
    262 X 282
quota

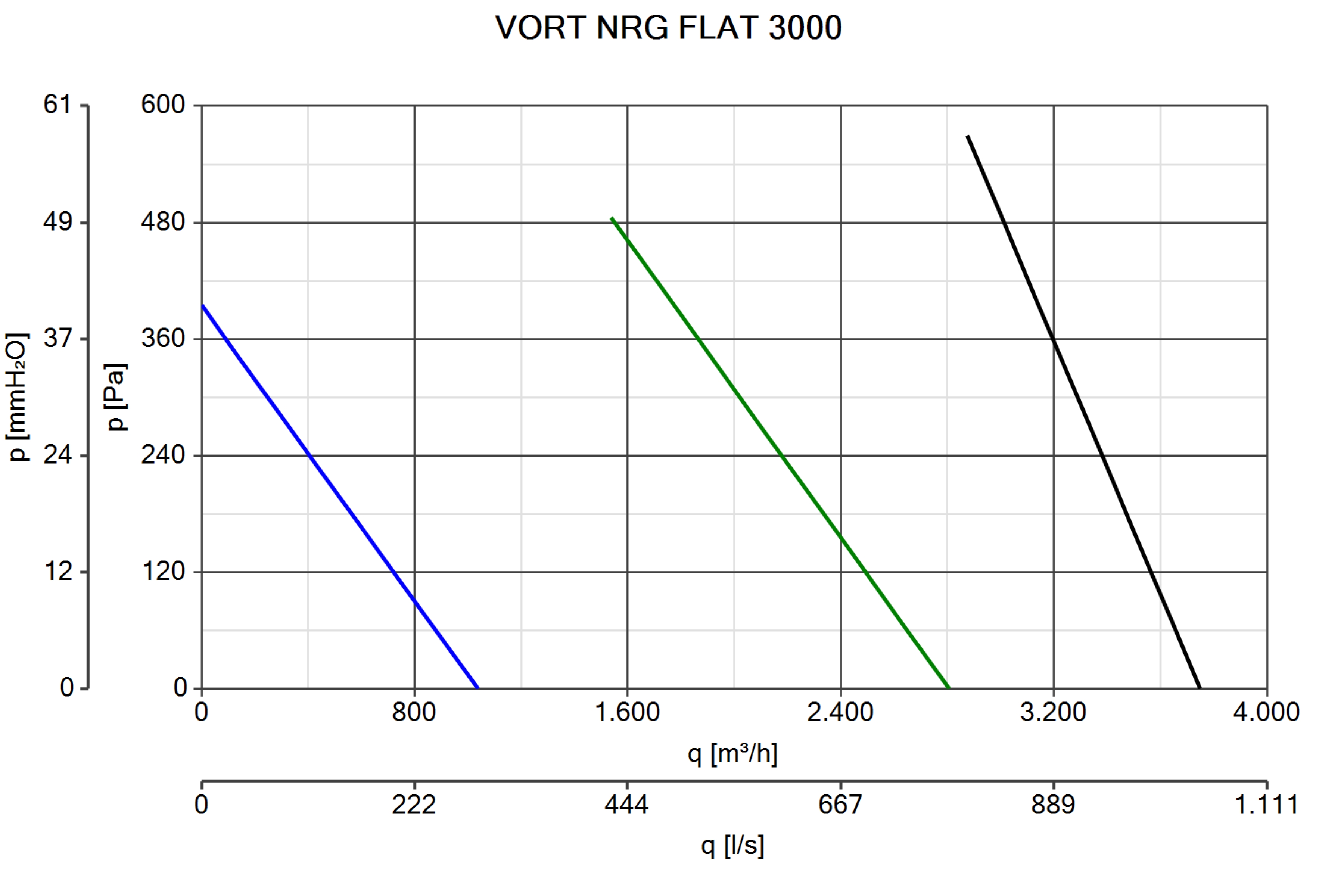

Curva_JPG_45665-Curve_per_Catalogo
