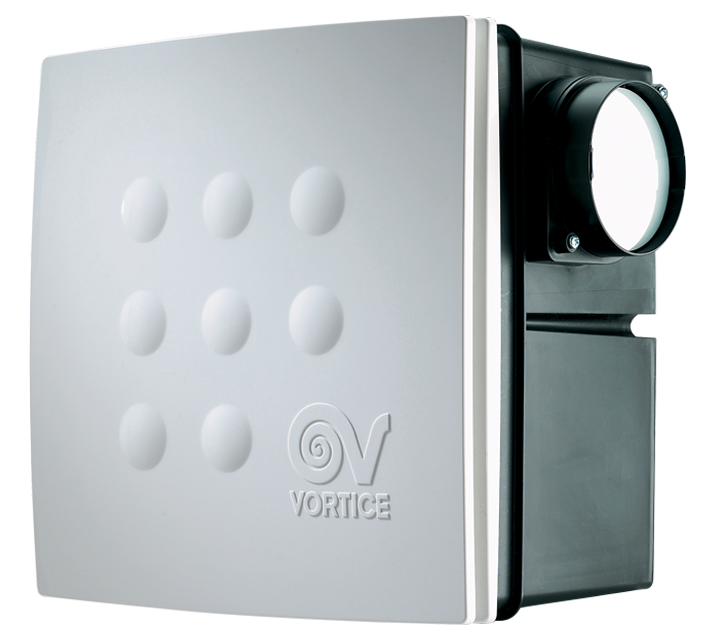

Descrizione

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti con termofusibile di protezione e bronzine autolubrificanti.
• Portata minima 75 m3/h
Portata massima 110 m3/h
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,12
  • Corrente max assorbita alla min vel. (A)
    0,10
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    92,5/97
  • Peso (Kg)
    1,93
  • Potenza max assorbita alla max vel. (W)
    27
  • Potenza max assorbita alla min vel. (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    31
  • Portata max alla max vel. (m³/h)
    110
  • Portata max alla min vel. (l/s)
    21
  • Portata max alla min vel. (m³/h)
    75
  • Pressione max alla max vel. (mmH2O)
    25
  • Pressione max alla max vel. (Pa)
    245
  • Pressione max alla min vel. (mmH2O)
    20
  • Pressione max alla min vel. (Pa)
    196
  • Pressione sonora asp. laterale [dB(A)] 3m - max vel
    33,5
  • Pressione sonora asp. laterale [dB(A)] 3m - min vel
    25,9
  • Pressione sonora Lp [dB (A)] 3m - max vel
    34,3
  • Pressione sonora Lp [dB (A)] 3m - min vel
    26,3
  • RPM max
    1450
  • RPM min
    1010
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -1,7
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -15,0
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    6,0
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    100
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    27,0
  • Livello di potenza sonora LWA [dB(A)]
    54
  • Portata di riferimento [m3/s]
    0,0194
  • Differenza di pressione di riferimento [Pa]
    95
  • SPI [W/(m3/h)]
    0,35714
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    492
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632

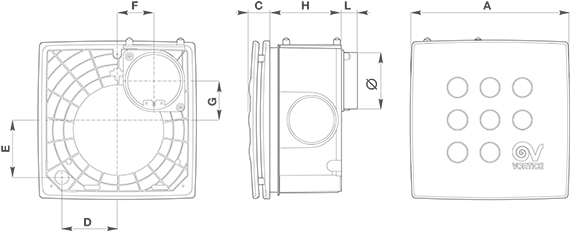

  • Dimensione A (mm)
    258
  • Dimensione C (mm)
    34
  • Dimensione D (mm)
    92
  • Dimensione E (mm)
    90
  • Dimensione F (mm)
    64
  • Dimensione G (mm)
    60
  • Dimensione H (mm)
    118
  • Dimensione L (mm)
    26
