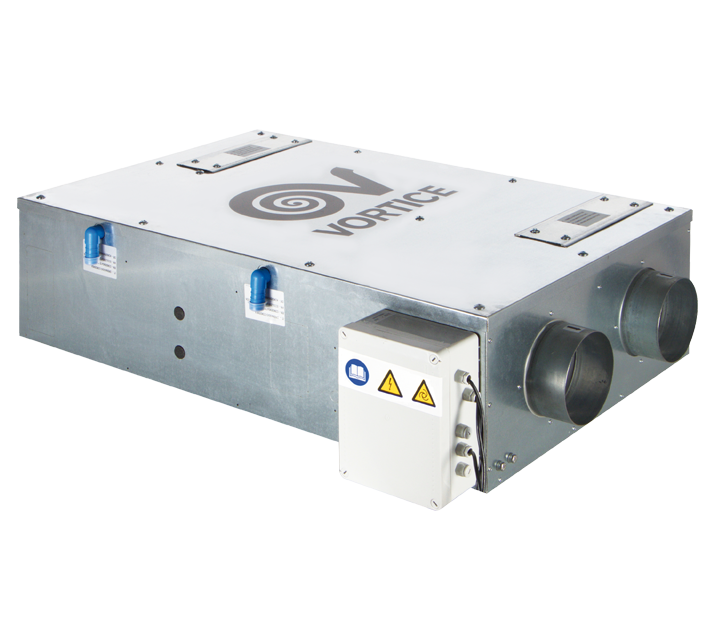

Descrizione
• Involucro in lamiera d’acciaio zincata rivestita internamente di materiale fonoassorbente resistente al fuoco (DIN EN 13501).
• Ventilatori ad alta efficienza equipaggiati di ventole centrifughe a pale rovesce azionate da motori EC (brushless) a 3 velocità.
• Scambiatore di calore ad alta efficienza di tipo a flussi incrociati in controcorrente in materiale plastico.
• By-pass termodinamico ad azionamento automatico.
• Protezione antigelo integrata.
• Attacchi di diametro nominale pari a 150 mm.
• 2 Filtri classe ePM10 50% (M5) facilmente accessibili per gli interventi di manutenzione. Filtro classe ePM1 70% (F7) opzionale per il condotto di mandata.
• Gruppo comandi remoto, a connessione filare, fornito a corredo e alloggiabile in scatola standard 503, per:
• l’accensione e lo spegnimento,
• la selezione della velocità di funzionamento desiderata tra le 3 disponibili,
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Staffe per l’installazione sospesa.
• Ventilatori ad alta efficienza equipaggiati di ventole centrifughe a pale rovesce azionate da motori EC (brushless) a 3 velocità.
• Scambiatore di calore ad alta efficienza di tipo a flussi incrociati in controcorrente in materiale plastico.
• By-pass termodinamico ad azionamento automatico.
• Protezione antigelo integrata.
• Attacchi di diametro nominale pari a 150 mm.
• 2 Filtri classe ePM10 50% (M5) facilmente accessibili per gli interventi di manutenzione. Filtro classe ePM1 70% (F7) opzionale per il condotto di mandata.
• Gruppo comandi remoto, a connessione filare, fornito a corredo e alloggiabile in scatola standard 503, per:
• l’accensione e lo spegnimento,
• la selezione della velocità di funzionamento desiderata tra le 3 disponibili,
• la segnalazione, mediante spia luminosa, della condizione di filtri saturi.
• Staffe per l’installazione sospesa.
Etichetta energetica
Scheda Tecnica
-
Corrente assorbita max (A)2,0
-
Diametro Nominale Condotto (mm)150
-
Frequenza (Hz)50
-
Peso (Kg)33
-
Potenza assorbita max (W)240
-
Tensione (V)230
-
Portata max (l/s)105
-
Portata max (m³/h)380
-
Potenza sonora IN ASPIRAZIONE Lw [dB(A)]37,8
-
Potenza sonora IN MANDATA Lw [dB(A)]37,2
-
Potenza sonora IRRADIATA Lw [dB(A)]51,0
-
Pressione max (mmH2O)56,0
-
Pressione max (Pa)550
-
Pressione Sonora in ASPIRAZIONE Lp in campo libero [dB(A)] 3m max vel.17,3
-
Pressione Sonora in MANDATA Lp in campo libero [dB(A)] 3m max vel.16,7
-
Pressione sonora IRRADIATA Lp in campo libero [dB(A)] 3m max vel.30,5
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoA
-
Tipologia dichiarata dell'unità di ventilazioneUVR-B: bidirezionale
-
Tipo azionamentovelocità multiple: VM
-
Tipo Scambiatore di calore HRSa recupero
-
Fattore di controllo CTRL0,85
-
Tipologia di controlloamb. centralizzato
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]-38,0
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-77,0
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]-13,0
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]90,4
-
Portata massima [m3/h]280
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]165,0
-
Livello di potenza sonora LWA [dB(A)]51
-
Portata di riferimento [m3/s]0,0544
-
Differenza di pressione di riferimento [Pa]70
-
SPI [W/(m3/h)]0,35204
-
Percentuale massima di trafilamento interno [%]3,2
-
Percentuale massima di trafilamento esterno [%]5,3
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriVedi libretto istruzioni
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]364
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]4641
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]9078
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2098
-
Diametro Ø (mm)150
-
Dimensione A (mm)1183
-
Dimensione B (mm)740
-
Dimensione C (mm)288
-
Dimensione D (mm)1287
-
Dimensione E (mm)650
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto
ELECTRIC HEATER 750
Riscaldatore elettrico da canale, destinato all’installazione in spazi coperti, con temperatura ambiente tra -30°C +50°C, in aria libera, senza polveri, lanuggine ed impurità chimi...
C TEMP
Sensore per il controllo della temperatura dell'aria nell'ambiente.
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...
L'’aspiratore si attiva automaticamente quando rileva una temperatura regolabile con trimmer esterno ...

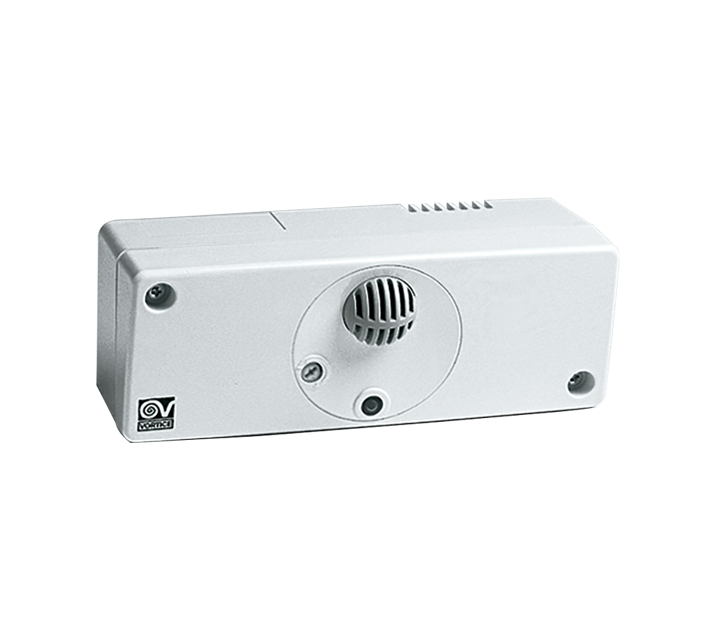

C SMOKE
Rilevatore aria inquinata
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
Controlla la qualità dell’aria in presenza di fumo di sigaretta, odori, altri inquinanti: l’aspiratore si attiva automaticamente quando rileva...
C HCS
Sensore per il controllo del tasso di umidità relativa (UR) nell'aria.
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...
L’aspiratore si attiva automaticamente quando la percentuale dell’umidità relativa supera il 65%. ...

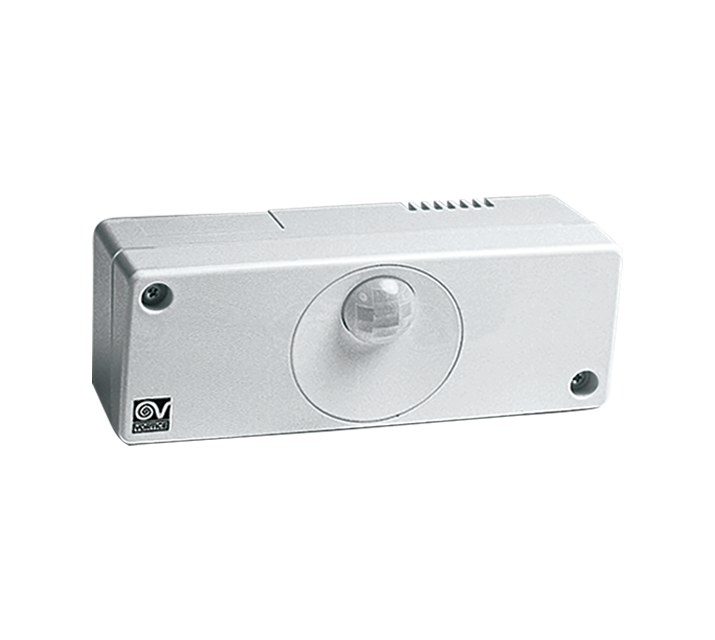

C PIR
