Descrizione

• Involucro in lamiera d’acciaio verniciata di colore bianco, comprensivo degli attacchi per il fissaggio delle staffe, in lamiera d’acciaio zincata, fornite di serie e necessarie all’installazione sospesa dell’apparecchio; particolari interni in polipropilene espanso (PPE).
• Bocche di connessione alle tubazioni di aspirazione e mandata compatibili con diametri nominali pari a 100 mm e 125 mm.
• 2 motori EC brushless, ciascuno abbinato ad una girante centrifuga a pale avanti; 3 velocità indipendentemente regolabili, gestite da un’elettronica di controllo in grado altresì di monitorare eventuali malfunzionamenti che vengono registrati nel microcontrollore presente a bordo macchina.
• Scambiatore di calore ad elevata efficienza del tipo a flussi in controcorrente realizzato in materiale plastico (PS).
• By-pass meccanico, 100% filtrato, ad azionamento automatico.
• Sensore di Umidità Relativa, per la gestione automatica della velocità di funzionamento.
• Sistema ad attivazione automatica per prevenire la formazione di ghiaccio sullo scambiatore di calore.
• Coppia di filtri ISO COARSE 45% (G3), posti in corrispondenza dei condotti di estrazione e mandata; in opzione sono disponibili filtri ISO COARSE 65% (G4) per il canale di estrazione, ePM10 50% (M5), ePM1 55% (F7) ed ePM1 80% (F9) per quello di mandata.
• Gruppo comandi remoto a connessione filare, completo di display LCD, per:
• il settaggio iniziale del prodotto.
• l’avvio / l’arresto del prodotto.
• la selezione manuale della velocità di funzionamento, tra quelle precedentemente impostate.
• l’impostazione della funzione “BOOST ROOM LIGHT”: il prodotto passa automaticamente a Vmax, se collegato all’accensione della luce nel bagno.
• la visualizzazione della velocità di funzionamento selezionata.
• la visualizzazione dell’attivazione automatica del by-pass.
• la visualizzazione dell’attivazione della procedura di defrosting.
• la visualizzazione dell’attivazione automatica del pre-heater (opzionale) eventualmente installato.
• l’impostazione del passaggio del funzionamento a Vmax, qualora abbinato ad un sensore di presenza (PIR).
• la visualizzazione della condizione di filtri saturi
• la visualizzazione di eventuali codici di errore.
• Vaschetta di recupero condensa in resina plastica con sensore anti-tracimazione.


VIDEO
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

Etichetta energetica Etichetta energetica

Scheda Tecnica

  • Classe filtri aria di rinnovo
    ISO COARSE 45% (G3)
  • Classe filtri aria di ripresa
    ISO COARSE 45% (G3)
  • Classe Motore
    B
  • Corrente max assorbita alla max vel. (A)
    0,65
  • Corrente max assorbita alla min vel. (A)
    0,30
  • Diametro nominale (m)
    100/125
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X2
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Peso (Kg)
    14
  • Potenza nominale max vel. (W)
    64
  • Potenza nominale min vel. (W)
    16
  • Tensione (V)
    220-240
  • Efficienza recupero max (%)
    87,0
  • Portata max alla max vel. (l/s)
    33,3
  • Portata max alla max vel. (m³/h)
    120
  • Portata max alla min vel. (l/s)
    13,9
  • Portata max alla min vel. (m³/h)
    50
  • Potenza sonora IN ASPIRAZIONE Lw [dB(A)]
    53
  • Potenza sonora IN MANDATA Lw [dB(A)]
    69
  • Potenza sonora IRRADIATA Lw [dB(A)]
    53
  • Pressione max (mmH2O)
    38,2
  • Pressione max (Pa)
    375
  • Pressione sonora IN ASPIRAZIONE Lp [dB (A)] 3m - max vel
    35
  • Pressione sonora IN MANDATA Lp [dB (A)] 3m - max vel
    52
  • Pressione sonora IRRADIATA Lp [dB (A)] 3m - max vel
    36
  • RPM max
    3900
  • RPM min
    1830
  • Dimensione A (mm)
    484
  • Dimensione B (mm)
    440,5
  • Dimensione C (mm)
    218
  • Dimensione D (mm)
    40
  • Dimensione E (mm)
    5
  • Dimensione F (mm)
    250
  • Dimensione G (mm)
    158
  • Dimensione H (mm)
    69
  • Dimensione I (mm)
    69
  • Dimensione J (mm)
    92
  • Dimensione K (mm)
    333
  • Dimensione L (mm)
    513
  • Dimensione M (mm)
    361
quota

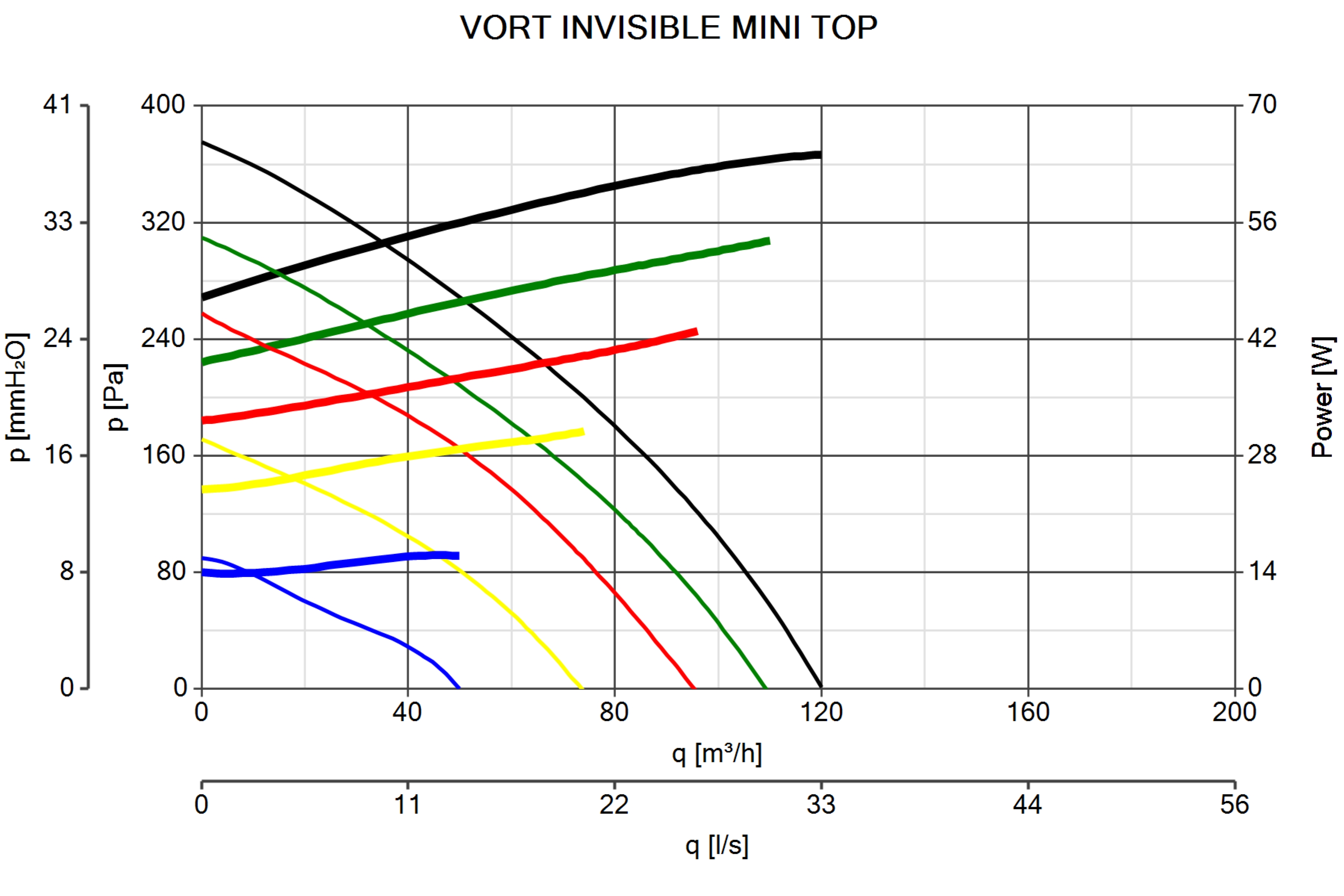

Curva_JPG_12214-Curve_per_Catalogo
