Descrizione

• Struttura e pannello frontale in lamiera d’acciaio, spessore 10/10, verniciata con polvere poliestere bianca (RAL 9016) in finitura liscia. Ganci per installazione a parete compresi nella dotazione di serie.
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro nominale pari a 125 mm.
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno, con alberi montati su cuscinetti a sfere per assicurare un funzionamento virtualmente “maintenance free”, direttamente accoppiati a giranti centrifughe a pale avanti. 3 velocità di funzionamento, indipendentemente impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente, realizzato in resina plastica (PS).
• By-pass termodinamico ad attivazione automatica, a garanzia del comfort degli occupanti gli ambienti asserviti nelle mezze stagioni, o comunque quando la temperatura esterna non richieda l’azione dello scambiatore di calore.
• Gruppo comandi remoto, del tipo a connessione filare, con display LCD, per:
• l’accensione e lo spegnimento del prodotto.
• La configurazione iniziale del prodotto.
• La scelta della velocità di funzionamento.
• La programmazione del funzionamento.
• La visualizzazione dell’ora e della temperatura ambiente.
• Il monitoraggio del corretto funzionamento del prodotto (eventuali malfunzionamenti sono evidenziati attraverso messaggi di errore visualizzati sul display)
• La segnalazione sul display della condizione di filtri saturi.
• Coppia di filtri Classe ISO Coarse 30% (G3) (filtro M5 disponibile in opzione per il condotto di mandata), facilmente accessibili per gli interventi di manutenzione periodica.
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in corrispondenza dello scambiatore di calore.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Predisposizione per collegamento ad un pre-heater.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente Assorbita a 230 V (A)
    0,82
  • Diametro Nominale Condotto (mm)
    125
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X2
  • Isolamento
    I° classe
  • Peso (Kg)
    16,6
  • Potenza assorbita max (W)
    110
  • Tensione (V)
    230
  • Portata max (l/s)
    64
  • Portata max (m³/h)
    230
  • Potenza sonora IN ASPIRAZIONE Lw [dB(A)]
    49,2
  • Potenza sonora IN MANDATA Lw [dB(A)]
    68,3
  • Potenza sonora IRRADIATA Lw [dB(A)]
    53,2
  • Pressione max (mmH2O)
    27
  • Pressione max (Pa)
    265
  • Pressione Sonora in ASPIRAZIONE Lp in campo libero [dB(A)] 3m max vel.
    28,6
  • Pressione Sonora in MANDATA Lp in campo libero [dB(A)] 3m max vel.
    47,7
  • Pressione sonora IRRADIATA Lp in campo libero [dB(A)] 3m max vel.
    32,6
  • RPM
    2800
  • Dimensione A (mm)
    595
  • Dimensione B (mm)
    480
  • Dimensione C (mm)
    292
  • Dimensione D (mm)
    69
  • Dimensione E (mm)
    74
  • Dimensione F (mm)
    155
  • Dimensione G (mm)
    127
  • Dimensione L (mm)
    Ø 125
  • Dimensione M (mm)
    86,5
  • Dimensione N (mm)
    79,5
quota

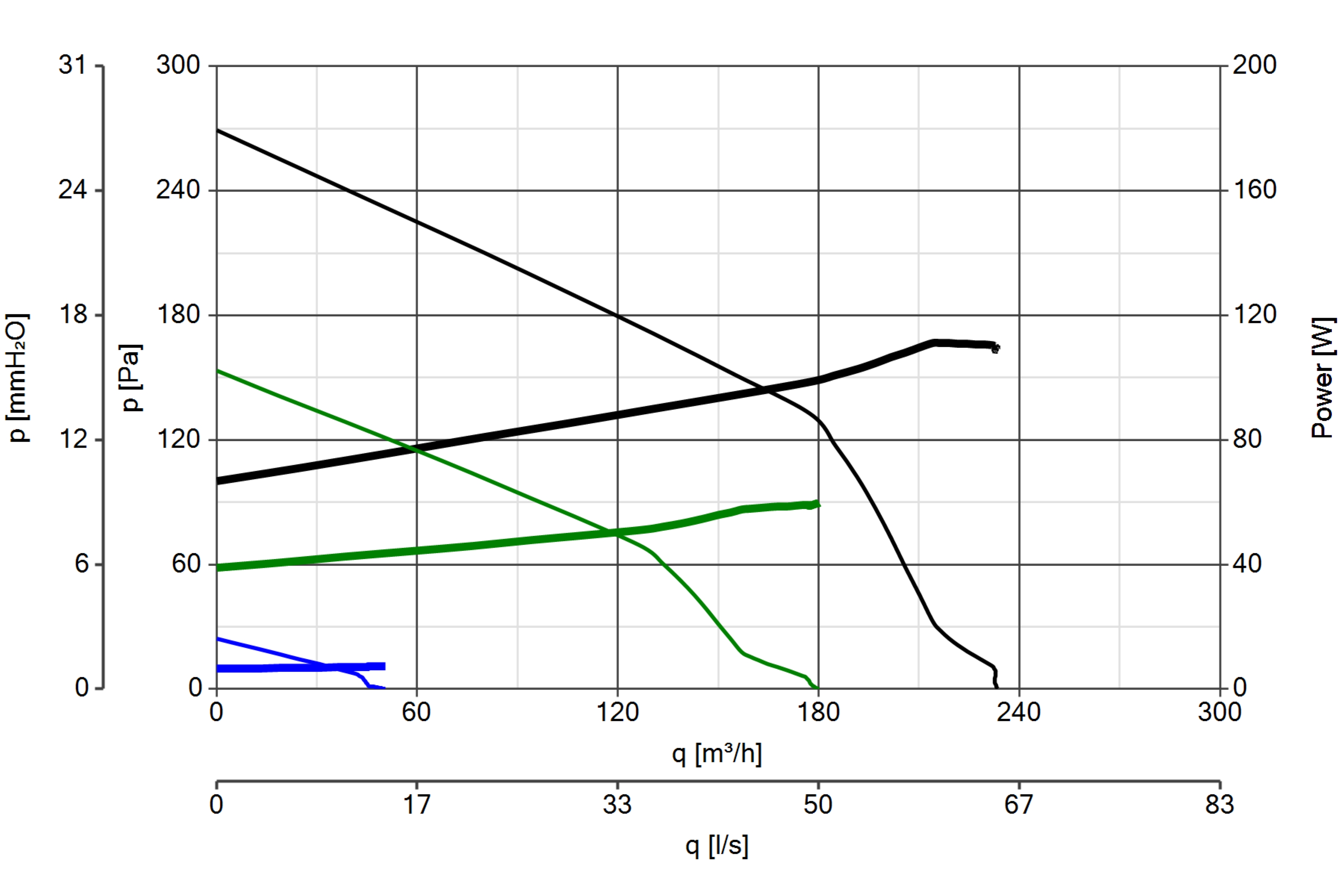

Curva_JPG_12116-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

KIT INSTALLAZIONE ORIZZONT. VORT HR 200
KIT INSTALLAZIONE ORIZZONT. VORT HR 200

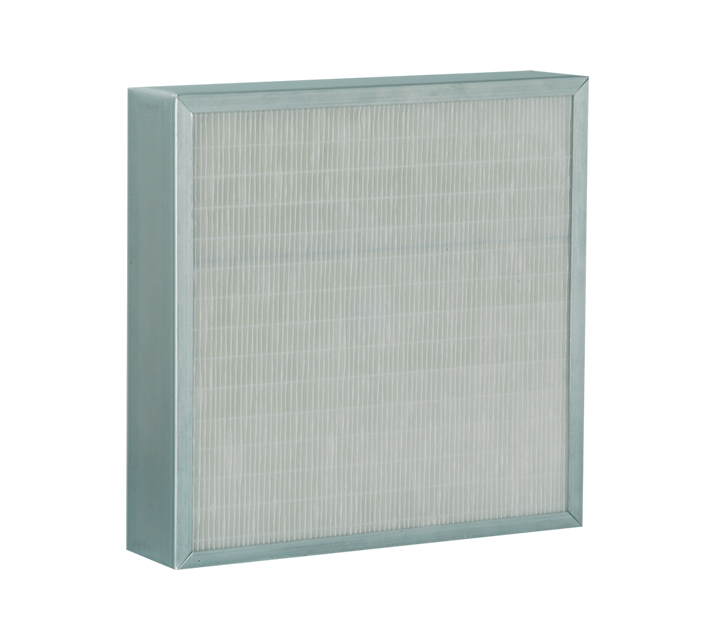

FTR G3 200X270X4
