Descrizione

• Struttura interna con doppia pannellatura (sandwich) in lamiera d’acciaio zincata; isolamento interno di spessore 20 mm, densità 42kg/m3.
• Pannellatura estetica in lamiera d’acciaio verniciata di colore bianco (RAL9003).
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro nominale pari a 160 mm.
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno, con alberi montati su cuscinetti a sfere per assicurare un funzionamento virtualmente “maintenance free”, direttamente accoppiati a giranti centrifughe a pale rovesce a garanzia di elevata efficienza aeraulica. 3 velocità di funzionamento, indipendentemente impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente, realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in corrispondenza dello scambiatore di calore.
• Serranda motorizzata di by-pass ad attivazione automatica, a garanzia del comfort degli occupanti gli ambienti asserviti nelle mezze stagioni, o comunque quando la temperatura esterna non richieda l’azione dello scambiatore di calore.
• Pannello comandi, posto sul coperchio superiore del quadro elettrico dell’unità, per:
• l’accensione e lo spegnimento del prodotto.
• La configurazione iniziale del prodotto.
• L’impostazione manuale della modalità di funzionamento.
• La programmazione del funzionamento.
• La visualizzazione dell’ora e della temperatura ambiente.
• La gestione automatica del prodotto e la sorveglianza del suo corretto funzionamento (eventuali malfunzionamenti sono evidenziati attraverso messaggi di errore visualizzati sul display)
• La segnalazione sul display della condizione di filtri saturi.
• La diagnostica di sistema.
• L’aggiornamento della release di firmware installata.
• Coppia di filtri Classe ePM1 70% (F7), facilmente accessibili per gli interventi di manutenzione periodica. Lo stato di occlusione dei filtri viene segnalato visivamente sul pannello comandi.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Staffa per installazione a parete fornita a corredo; possibilità di installazione a pavimento mediante appositi piedini antivibranti forniti in opzione.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Diametro Nominale Condotto (mm)
    160
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    44
  • Peso (Kg)
    65
  • Potenza assorbita max (W)
    340
  • Tensione (V)
    230
  • Portata max alla max vel. (l/s)
    147
  • Portata max alla max vel. (m³/h)
    530
  • Portata max alla min vel. (l/s)
    38
  • Portata max alla min vel. (m³/h)
    140
  • Potenza sonora Lw [dB(A)]
    66
  • Pressione max alla max vel. (mmH2O)
    97.9
  • Pressione max alla max vel. (Pa)
    960
  • Pressione max alla min vel. (mmH2O)
    12.7
  • Pressione max alla min vel. (Pa)
    125
  • Dimensione A (mm)
    786
  • Dimensione B (mm)
    747
  • Dimensione C (mm)
    668
  • Dimensione D (mm)
    Ø 160
quota

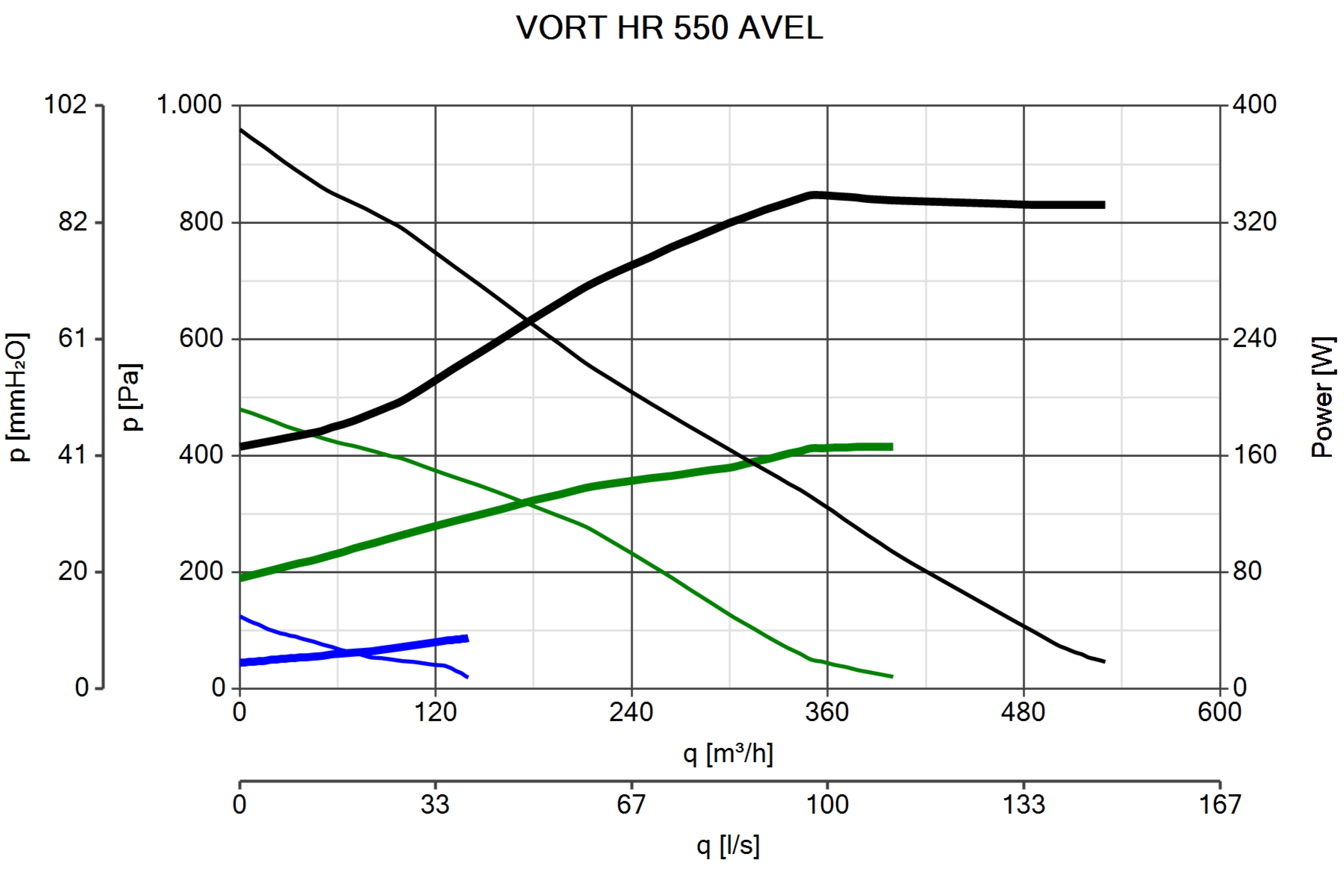

Curva_JPG_12210-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

TAL
TAL
Gruppo comandi remoto a connessione filare (distanza massima dall’unità 50 m) con display LCD per recuperatore di calore VORT HR 550 AVEL. Installazione ad incasso verticale in sca...

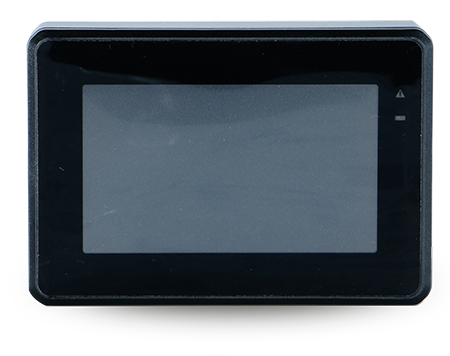

TNF
TNF
Gruppo comandi remoto a connessione filare (distanza massima dall’unità 150 m) con display LCD touch a colori per recuperatore di calore VORT HR 550 AVEL. L’interfaccia è struttura...
SI TNF
SI TNF
Scatola da incasso, completa di staffe per il fissaggio su pareti in cartongesso, per l’allogiamento del pannello comandi remoto TNF.
MP
MP
Set di 4 piedini antivibranti isolati.
FDR4 F7 465X175X25
FDR4 F7 465X175X25
2 filtri classe ePM1 70% (F7) per recuperatori di calore. Dimensioni: 465x175x25 mm.
