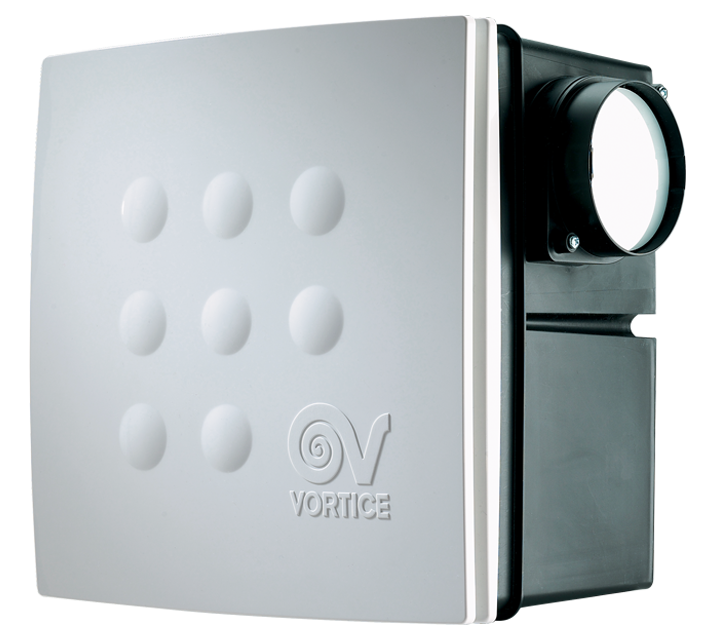

Descrizione

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.
• Equipaggiato di timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).

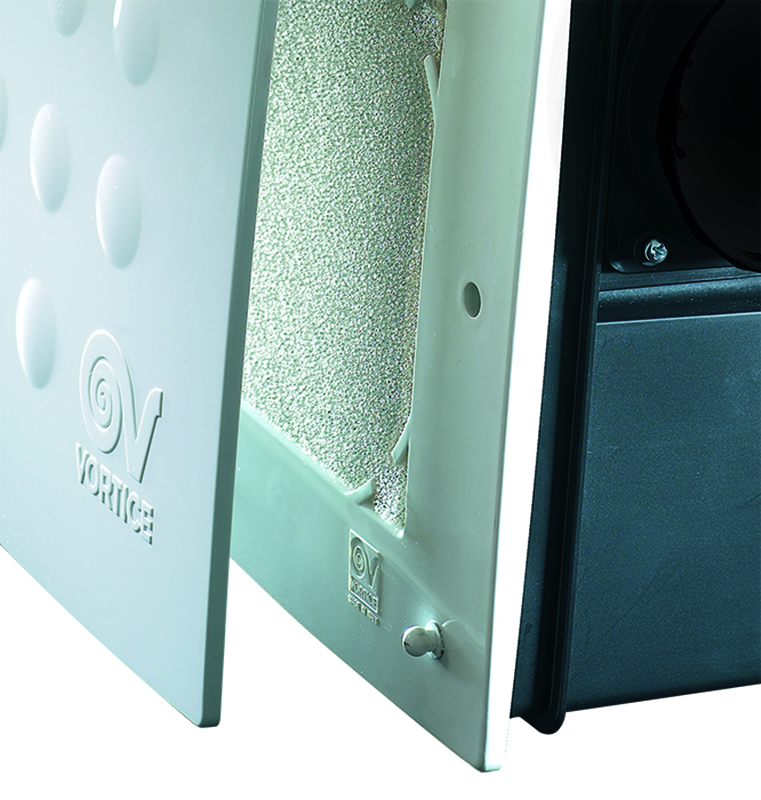

• Dispositivo di segnalazione filtro saturo.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • IMQ Performance IMQ Performance

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,5
  • Corrente max assorbita alla min vel. (A)
    0,36
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    4,27
  • Potenza max assorbita alla max vel. (W)
    115
  • Potenza max assorbita alla min vel. (W)
    50
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240

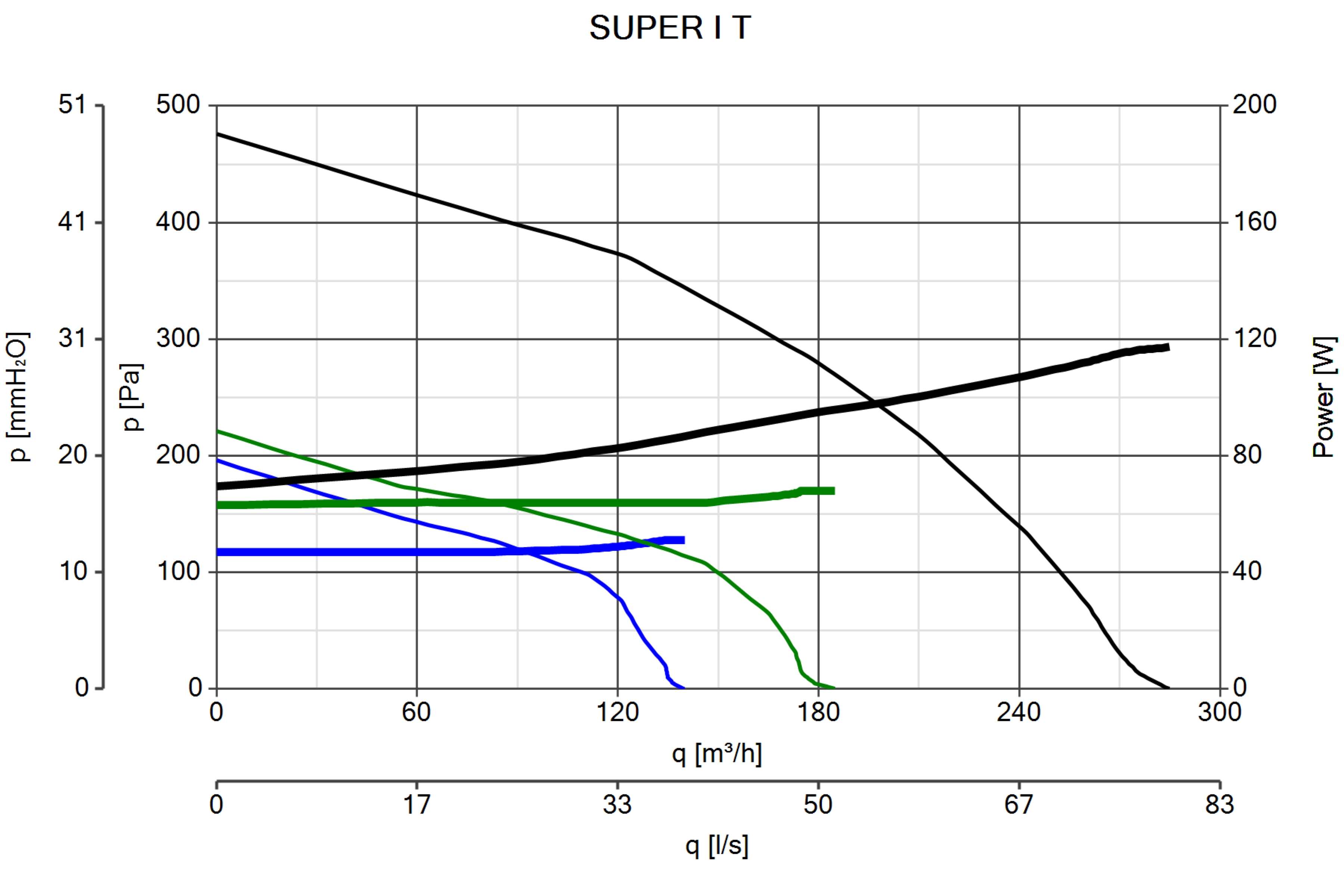

  • Portata max alla max vel. (l/s)
    79
  • Portata max alla max vel. (m³/h)
    285
  • Portata max alla min vel. (l/s)
    38
  • Portata max alla min vel. (m³/h)
    140
  • Pressione max alla max vel. (mmH2O)
    48
  • Pressione max alla max vel. (Pa)
    476
  • Pressione max alla min vel. (mmH2O)
    20
  • Pressione max alla min vel. (Pa)
    196
  • Pressione sonora asp. laterale [dB(A)] 3m - max vel
    44,6
  • Pressione sonora asp. laterale [dB(A)] 3m - min vel
    30
  • Pressione sonora Lp [dB (A)] 3m - max vel
    46,7
  • Pressione sonora Lp [dB (A)] 3m - min vel
    33,6
  • RPM max
    2160
  • RPM min
    1300
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,05833
  • Potenza elettrica assorbita effettiva [KW]
    0,095
  • Velocità frontale alla portata nominale [m/s]
    7,894
  • Pressione esterna nominale (?ps, ext) [Pa]
    205
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    245
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27,6
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    67
  • Dimensione A (mm)
    314
  • Dimensione B (mm)
    314
  • Dimensione C (mm)
    190
  • Dimensione D (mm)
    ø 97
  • Dimensione E (mm)
    37
  • Dimensione F (mm)
    76
  • Dimensione G (mm)
    79
  • Dimensione H (mm)
    37
  • Dimensione I (mm)
    120
  • Dimensione L (mm)
    120
