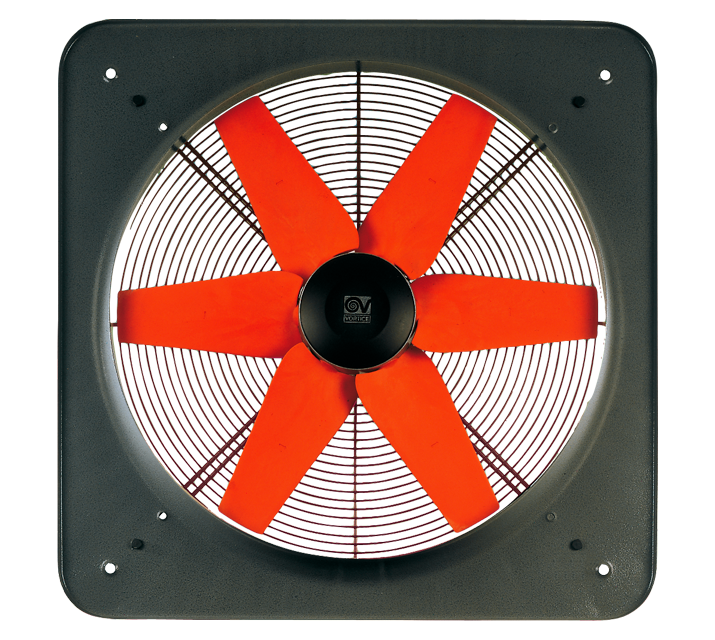

Descrizione

• Diametro nominale 350 mm
• Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici.
• Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria.
• Griglia di protezione (conforme alla norma UNI ISO 13857) integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La facilità di rimozione semplifica la manutenzione e pulizia del ventilatore.
• Motore AC asincrono trifase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F.
• Portata massima 1.900 m3/h.
• Girante a 6 pale a profilo alare calettate su un mozzo in alluminio pressofuso, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), ottimizzata per massimizzare le prestazioni ed i livelli sonori, stampata in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
  • EAC EAC

Scheda Tecnica

  • Corrente Assorbita a 220 V (A)
    0,34
  • Corrente Assorbita a 240 V (A)
    0,38
  • Corrente Assorbita a 380 V (A)
    0,20
  • Corrente Assorbita a 415 V (A)
    0,22
  • Corrente assorbita max (A)
    0,38
  • Diametro Nominale Condotto (mm)
    355
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    44
  • Isolamento
    I° classe
  • Numero Poli
    4
  • Peso (Kg)
    4
  • Potenza Assorbita a 220-380 V (W)
    90
  • Potenza Assorbita a 240-415 V (W)
    100
  • Potenza assorbita max (W)
    100
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Temperatura aria aspirata max (°C)
    60
  • Tensione (V)
    220/380 240/415

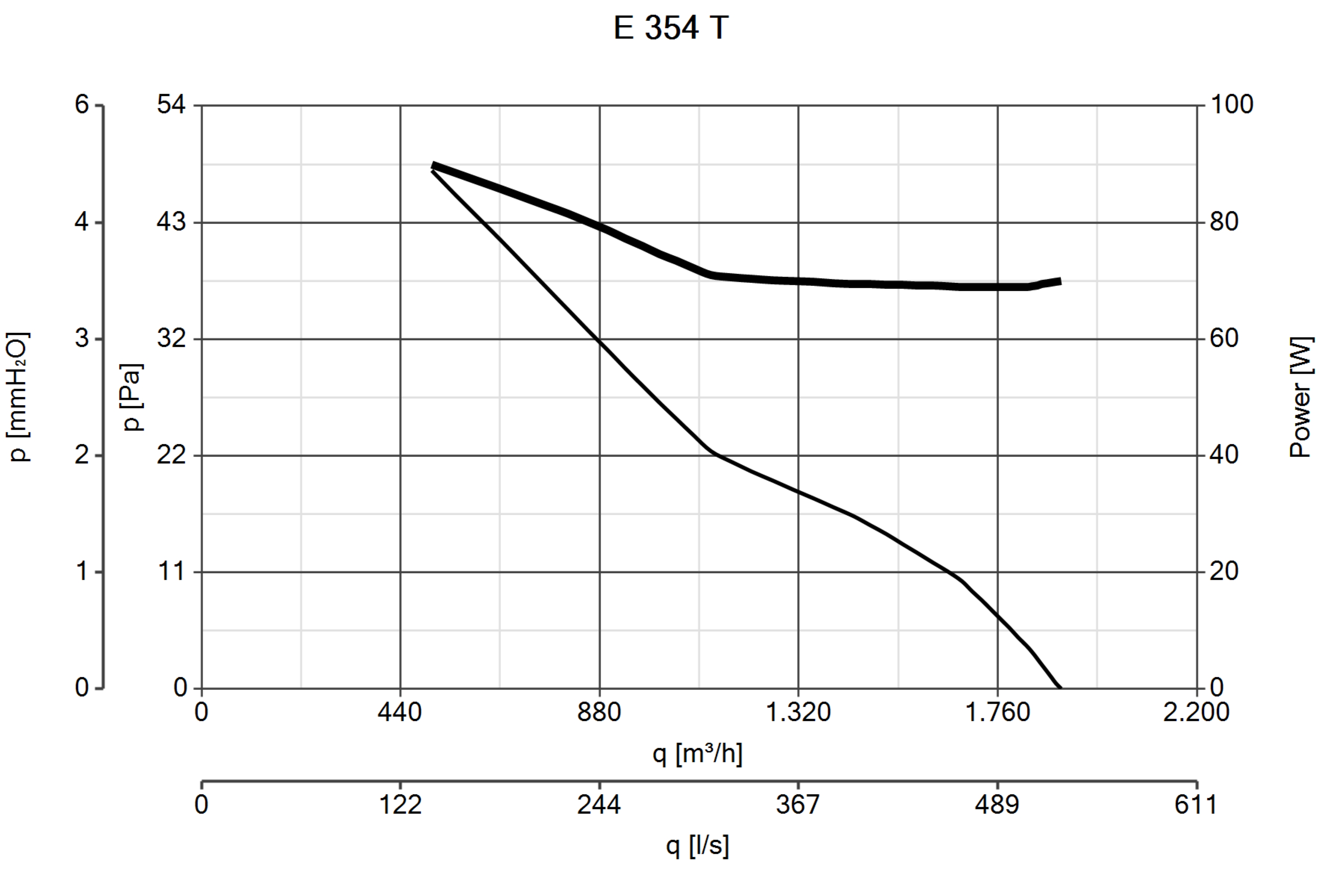

  • Portata max (l/s)
    528
  • Portata max (m³/h)
    1900
  • Pressione max (mmH2O)
    7,1
  • Pressione max (Pa)
    70
  • Pressione Sonora Lp [dB (A)] 3m
    61
  • RPM
    1400

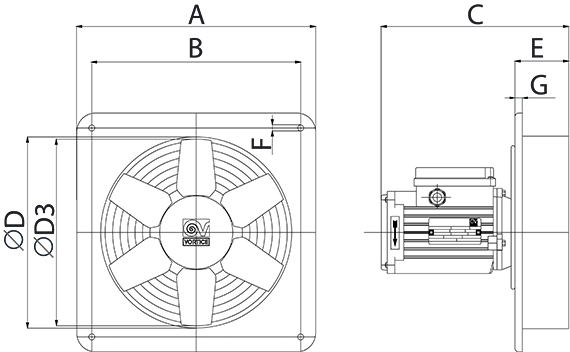

  • Diametro Ø (mm)
    355
  • Dimensione A (mm)
    450
  • Dimensione B (mm)
    380
  • Dimensione C (mm)
    203
  • Dimensione D (mm)
    Ø 360
  • Dimensione D3 (mm)
    Ø 350
  • Dimensione E (mm)
    70
  • Dimensione F (mm)
    8
  • Dimensione G (mm)
    10
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

PGR 350  (PERSIANA GRAVITA')
PGR 350 (PERSIANA GRAVITA')
Persiana gravità
TRA 350  (TELAIO CON RETE ANTINF.)
TRA 350 (TELAIO CON RETE ANTINF.)
Telaio con rete antinfortunistica
DPU 350 (DISTANZIATORE)
DPU 350 (DISTANZIATORE)
Distanziatore per installazione a pannello
IRT 15
IRT 15
Regolatore di velocità ad autotrasformatore ad alimentazione trifase (380 - 415 V / 50 Hz) destinato al controllo di uno o più motori AC trifase fino al raggiungimento del carico massimo (le protezioni di tutti i motori devono essere collegate in serie). Colore grigio chiaro. Carico massimo ammissibile: 1.5 A. Involucro per installazione a parete caratterizzato da protezione IP56. 3 velocità alternativamente impostabili mediante selettore rotativo.
IRET INVERTER 2,5 M
IRET INVERTER 2,5 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione trifase destinato al controllo di uno o più motori AC trifase anche non specificamente progettati per la regolazione in variazione di frequenza. Carico massimo ammissibile: 2.5 A. Involucro per installazione a parete caratterizzato da protezione IP54. Lunghezza massima dei cavi potenza al ventilatore asservito non limitata, anche nel caso di utilizzo di cavi non schermati. Lunghezza massima del cavo di segnale pari a 30 m nel caso di conduttori schermati (20 m utilizzando cavi non schermati); per lunghezze superiori ricorrere ad amplificatori di segnale. Input analogico per la selezione della velocità (segnale 0-10 V; 0-20 mA o PWM). Input digitale (24 V) per la connessione di dispositivi esterni, quali potenziometri di regolazione. Protezione motore integrata; possibilità di connessione a termostati “TB” o termistori “TP”; nel caso di regolazione contemporanea di più ventilatori, termostati o termistori devono essere collegati in serie. Frequenza di switching pari a 16 kHz (a garanzia di funzionamenti regolari e silenziosi del motore asservito). Filtro EMC e Filtro Sinusoidale onnipolare (fase-fase e fase-terra) integrati. Umidità Relativa (UR) massima dell’ambiente di destinazione: fino a 85%, in assenza di condensazione. Altitudine massima: 4.000 m (oltre i 1.000 m la corrente nominale va ridotta del 5% ogni 1.000 m).
