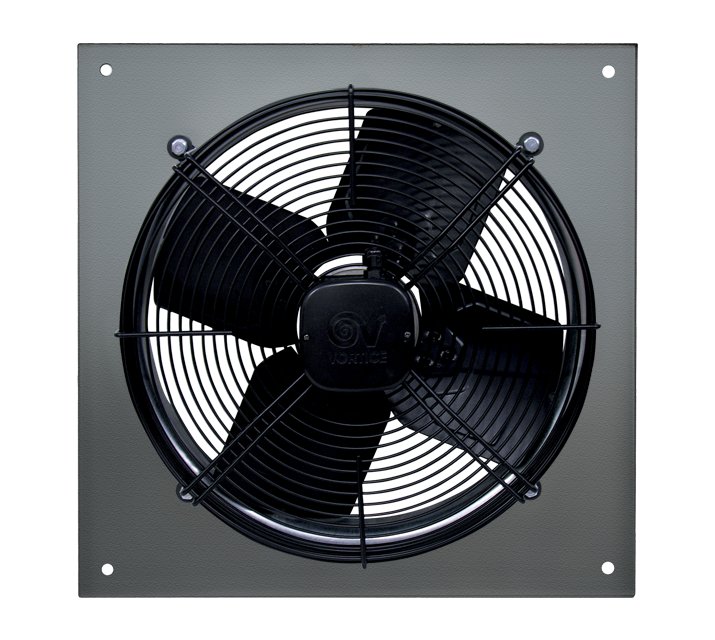

Descrizione

• Diametro nominale 400 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Portata massima 3832 m3/h
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 4 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,65
  • Diametro Nominale Condotto (mm)
    400
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    6,3
  • Potenza assorbita max (W)
    318
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    380-415

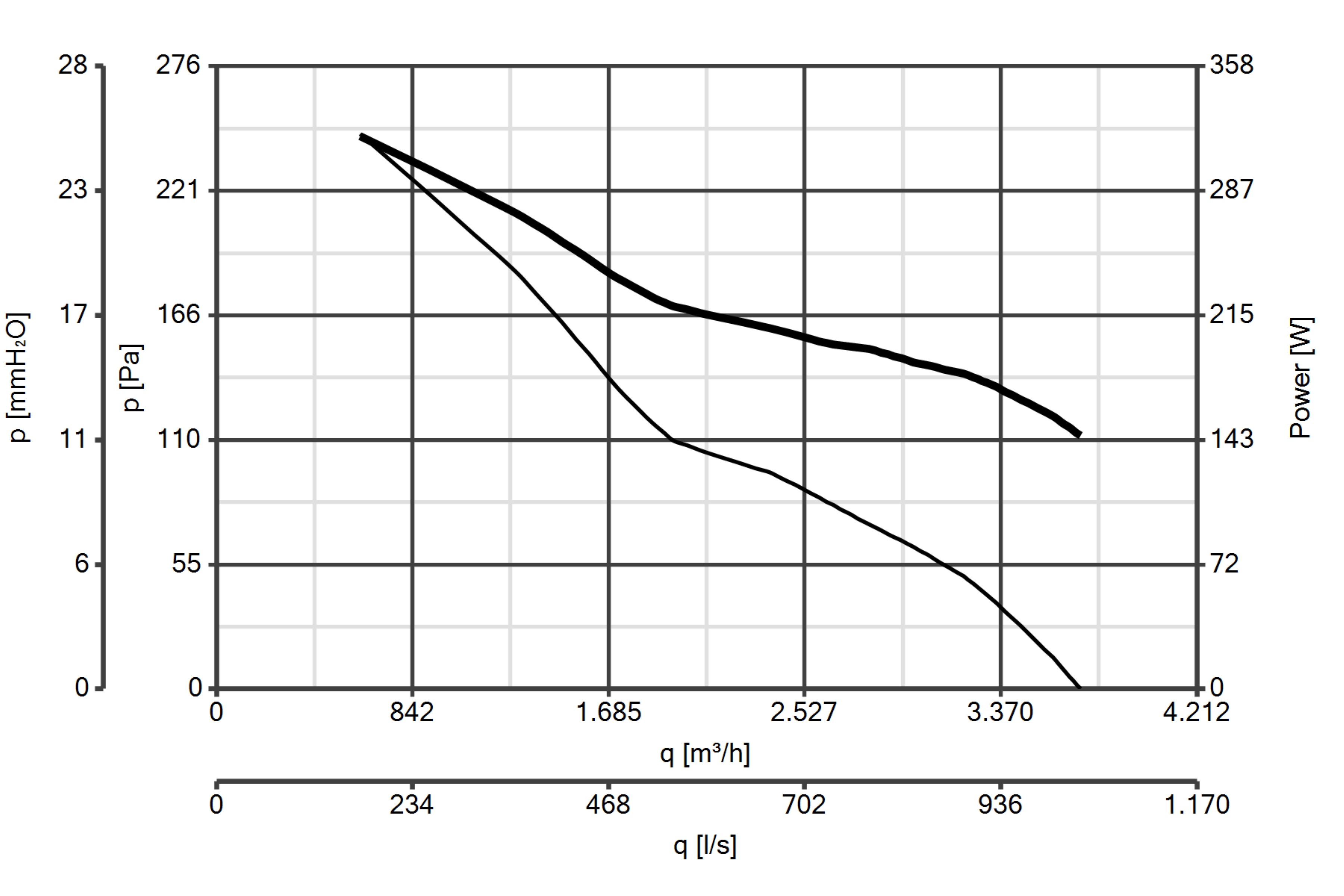

  • Portata max (l/s)
    1064
  • Portata max (m³/h)
    3832
  • Potenza sonora Lw [dB(A)]
    73,5
  • Pressione max (Pa)
    246
  • Pressione max alla max vel. (mmH2O)
    25,0
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    53,0
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    62,5
  • RPM
    1400
  • Dimensione A (mm)
    510
  • Dimensione B (mm)
    406
  • Dimensione C (mm)
    207
  • Dimensione D (mm)
    15
  • Dimensione E (mm)
    67
  • Dimensione F (mm)
    30
  • Dimensione G (mm)
    12
  • Dimensione H (mm)
    430
  • Etichetta Energetica
    NO
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

IRT 15
IRT 15
Regolatore di velocità ad autotrasformatore ad alimentazione trifase (380 - 415 V / 50 Hz) destinato al controllo di uno o più motori AC trifase fino al raggiungimento del carico massimo (le protezioni di tutti i motori devono essere collegate in serie). Colore grigio chiaro. Carico massimo ammissibile: 1.5 A. Involucro per installazione a parete caratterizzato da protezione IP56. 3 velocità alternativamente impostabili mediante selettore rotativo.
DPU 400 (DISTANZIATORE)
DPU 400 (DISTANZIATORE)
Distanziatore per installazione a pannello
PGR 400  (PERSIANA GRAVITA')
PGR 400 (PERSIANA GRAVITA')
Persiana gravità
TRA 400  (TELAIO CON RETE ANTINF.)
TRA 400 (TELAIO CON RETE ANTINF.)
Telaio con rete antinfortunistica
IRET INVERTER 2,5 M
IRET INVERTER 2,5 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione trifase destinato al controllo di uno o più motori AC trifase anche non specificamente progettati per la regolazione in variazione di frequenza. Carico massimo ammissibile: 2.5 A. Involucro per installazione a parete caratterizzato da protezione IP54. Lunghezza massima dei cavi potenza al ventilatore asservito non limitata, anche nel caso di utilizzo di cavi non schermati. Lunghezza massima del cavo di segnale pari a 30 m nel caso di conduttori schermati (20 m utilizzando cavi non schermati); per lunghezze superiori ricorrere ad amplificatori di segnale. Input analogico per la selezione della velocità (segnale 0-10 V; 0-20 mA o PWM). Input digitale (24 V) per la connessione di dispositivi esterni, quali potenziometri di regolazione. Protezione motore integrata; possibilità di connessione a termostati “TB” o termistori “TP”; nel caso di regolazione contemporanea di più ventilatori, termostati o termistori devono essere collegati in serie. Frequenza di switching pari a 16 kHz (a garanzia di funzionamenti regolari e silenziosi del motore asservito). Filtro EMC e Filtro Sinusoidale onnipolare (fase-fase e fase-terra) integrati. Umidità Relativa (UR) massima dell’ambiente di destinazione: fino a 85%, in assenza di condensazione. Altitudine massima: 4.000 m (oltre i 1.000 m la corrente nominale va ridotta del 5% ogni 1.000 m).
IRT 35
IRT 35
Regolatore di velocità ad autotrasformatore ad alimentazione trifase (380 - 415 V / 50 Hz) destinato al controllo di uno o più motori AC trifase fino al raggiungimento del carico massimo (le protezioni di tutti i motori devono essere collegate in serie). Colore grigio chiaro. Carico massimo ammissibile: 3.5 A. Involucro per installazione a parete caratterizzato da protezione IP56. 3 velocità alternativamente impostabili mediante selettore rotativo.
