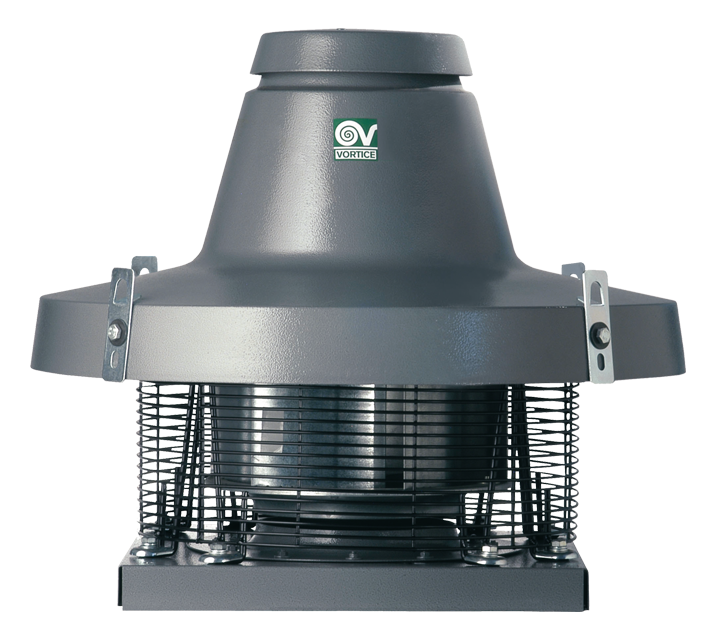

Descrizione

• Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Piastra porta-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Girante centrifuga a pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) realizzate in lamiera d’acciaio elettrozincata.
• Motore AC monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe isolamento motore H, con ventola di raffreddamento e pressacavo per connessione, in metallo.
• Portata massima 4500 m3/h.
• Equipaggiata con un condensatore di avviamento che deve essere montato lontano dal ventilatore in modo che non possa essere danneggiato dal calore.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    3,30
  • Diametro Nominale Condotto (mm)
    300
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Numero Poli
    4
  • Peso (Kg)
    40
  • Potenza assorbita max (W)
    720
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Tensione (V)
    220-240

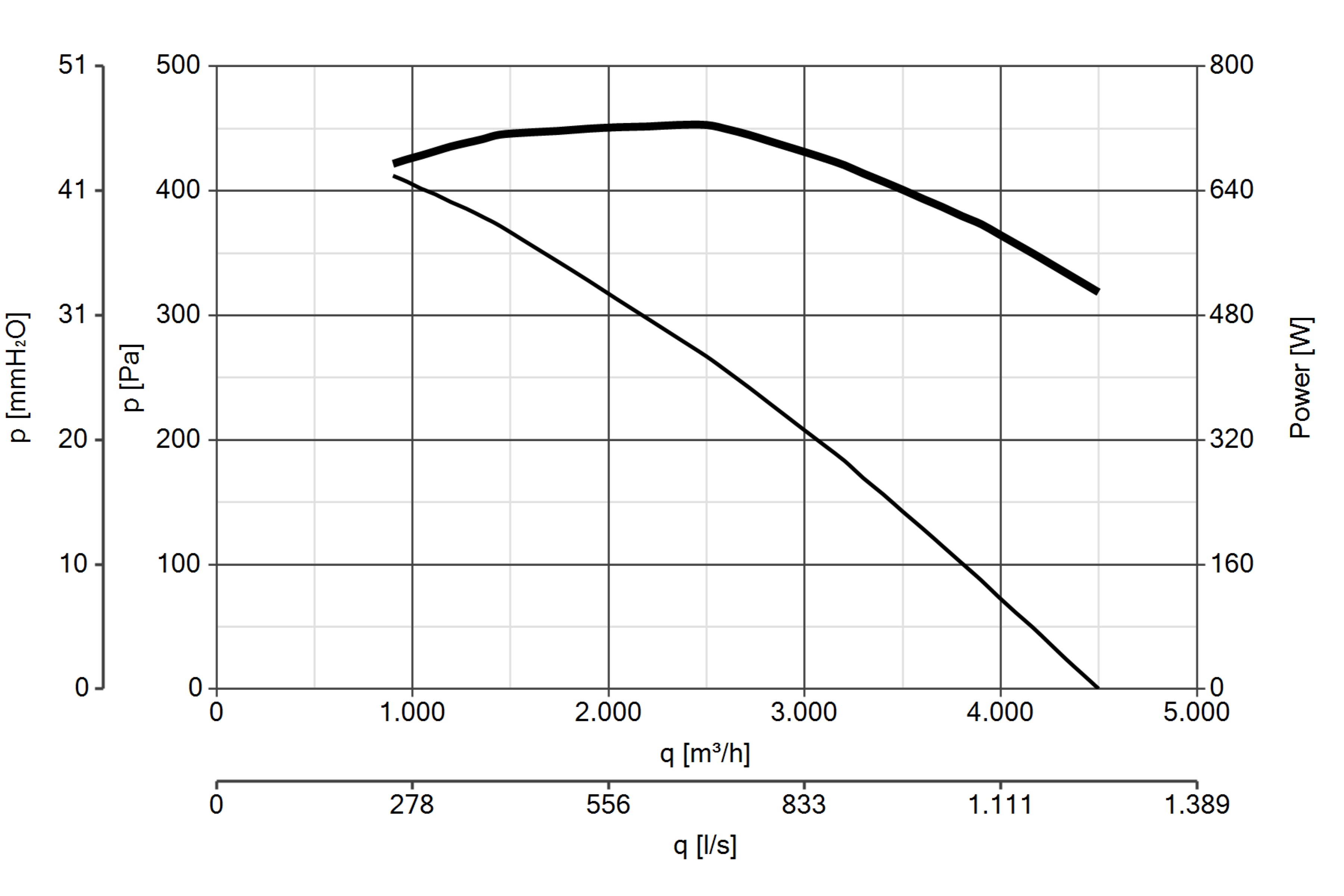

  • Portata max (l/s)
    1250
  • Portata max (m³/h)
    4500
  • Pressione max (mmH2O)
    52
  • Pressione max (Pa)
    510
  • Pressione Sonora Lp [dB (A)] 3m
    72,5
  • RPM
    1290
  • Dimensione A (mm)
    780
  • Dimensione B (mm)
    550
  • Dimensione C (mm)
    500
  • Dimensione D (mm)
    397
  • Dimensione E (mm)
    243
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    25
  • Dimensione H (mm)
    678
  • Dimensione L (mm)
    292
  • Dimensione M (mm)
    298
  • Dimensione N (mm)
    454
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

IREM 5                       CD 99250081
IREM 5 CD 99250081
Regolatore elettronico di velocità ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di motori AC monofase. Colore grigio chiaro. Carico massimo ammissibile: 5 A. Involucro per installazione a parete caratterizzato da protezione IP54. Potenziometro integrato.
IREM INVERTER 4 M
IREM INVERTER 4 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione monofase destinato al controllo di uno o più motori AC monofase anche non specificamente progettati per la regolazione in variazione di frequenza. Carico massimo ammissibile: 4 A. Involucro per installazione a parete caratterizzato da protezione IP54. Lunghezza massima dei cavi potenza al ventilatore asservito non limitata, anche nel caso di utilizzo di cavi non schermati. Lunghezza massima del cavo di segnale pari a 30 m nel caso di conduttori schermati (20 m utilizzando cavi non schermati); per lunghezze superiori ricorrere ad amplificatori di segnale. Input analogico per la selezione della velocità (segnale 0-10 V; 0-20 mA o PWM). Input digitale (24 V) per la connessione di dispositivi esterni, quali potenziometri di regolazione. Protezione motore integrata; possibilità di connessione a termostati “TB” o termistori “TP”; nel caso di regolazione contemporanea di più ventilatori, termostati o termistori devono essere collegati in serie. Frequenza di switching pari a 16 kHz (a garanzia di funzionamenti regolari e silenziosi del motore asservito). Filtro EMC e Filtro Sinusoidale onnipolare (fase-fase e fase-terra) integrati. Umidità Relativa (UR) massima dell’ambiente di destinazione: fino a 85%, in assenza di condensazione. Altitudine massima: 4.000 m (oltre i 1.000 m la corrente nominale va ridotta del 5% ogni 1.000 m).
IRM 50
IRM 50
Regolatore di velocità ad autotrasformatore ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di uno o più motori AC monofase fino al raggiungimento del carico massimo (le protezioni di tutti i motori devono essere collegate in serie). Colore grigio chiaro. Carico massimo ammissibile: 5 A. Involucro per installazione a parete caratterizzato da protezione IP56. 3 velocità alternativamente impostabili mediante selettore rotativo.
TR-CU 20/30/50 (CONTROTELAIO DI BASE U)
TR-CU 20/30/50 (CONTROTELAIO DI BASE U)
Controtelaio di base per fissare l’apparecchio al muro
TR-G 20/30/50 (GRIGLIA DI PROTEZIONE)
TR-G 20/30/50 (GRIGLIA DI PROTEZIONE)
Grigia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile
